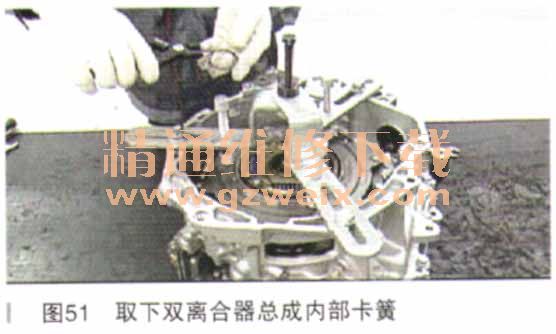

第七步：取下DT-50548-2，使用卡簧钳取下双离合器总成内部卡簧（如图51所示）。

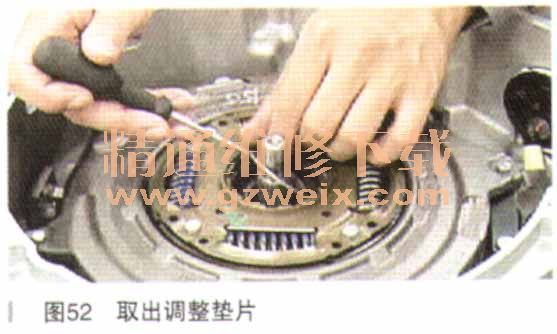

    第八步：取出调整垫片（如图52所示）。

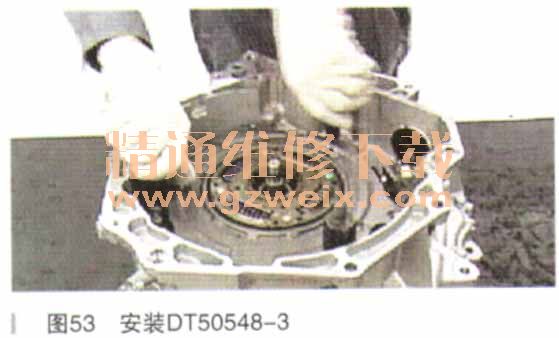

    第九步：将3个安装在双离合器总成上（如图53所示）.

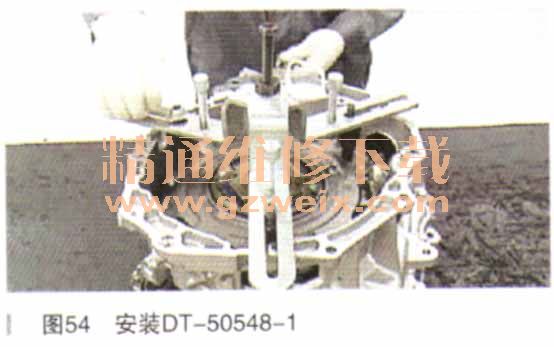

    第十步，将DT-50548-1安装在DT-50548-5上（如图54所示）。

    第十一步：安装DT-50548-4，拧紧DT-50548-1中心螺栓，将双离合器总成拉下（如图55所示）。

    （2）拆卸控制阀体

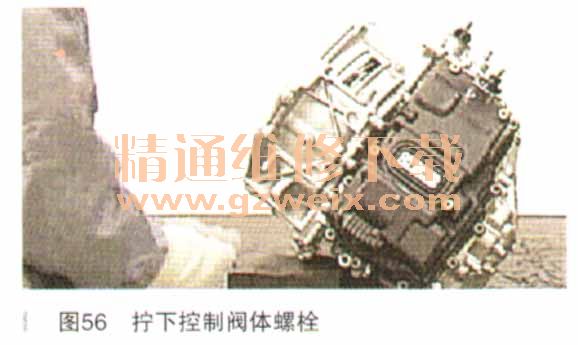

    第一步：拧下控制阀的固定螺栓（如图56所示）。

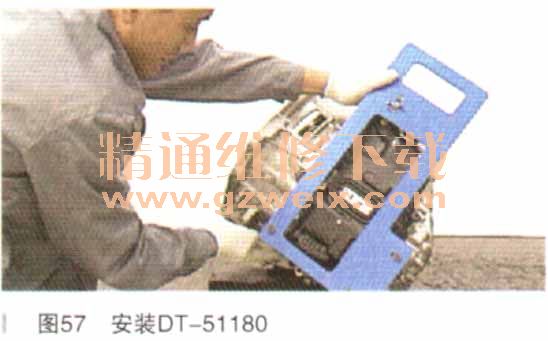

    第二步：安装DT-51180，将固定接脚固定在控制阀体上，拧紧活动接脚螺母（如图57所示）。

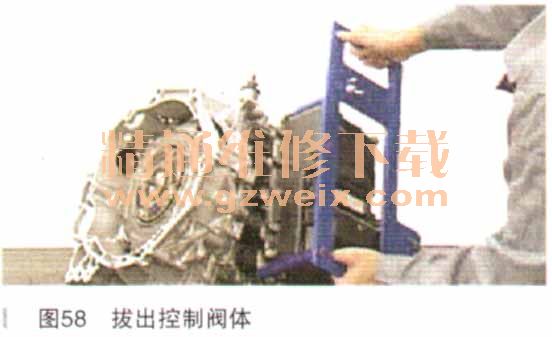

    第三步：使用DT-51180垂直地拔出控制阀体（如图58所示）。

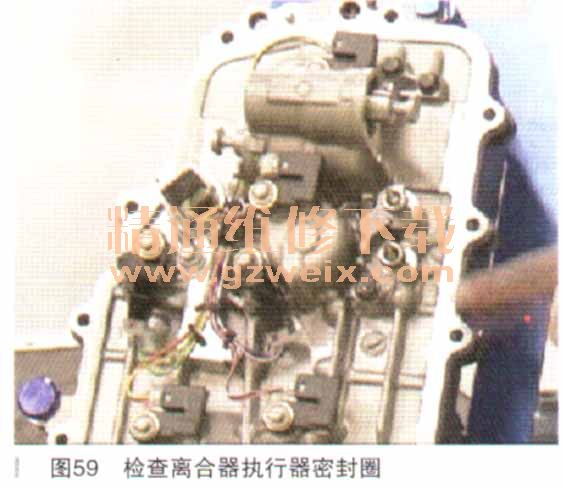

    第四步：检查离合器执行器密封圈是否造成损伤（如图59所示）。
