2．检修要点
    （1）空调制冷系统的检修要点

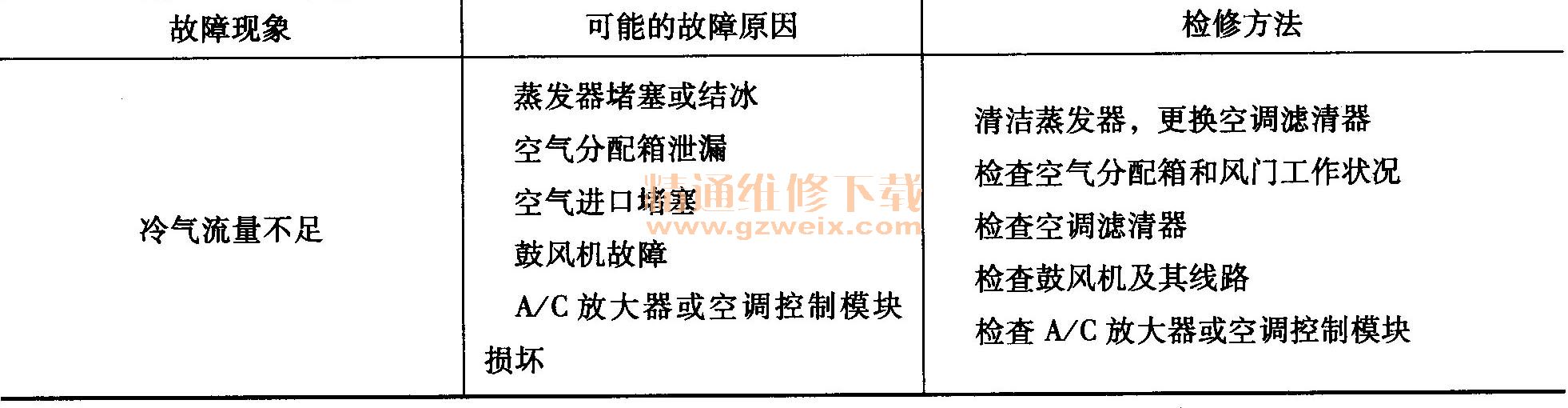

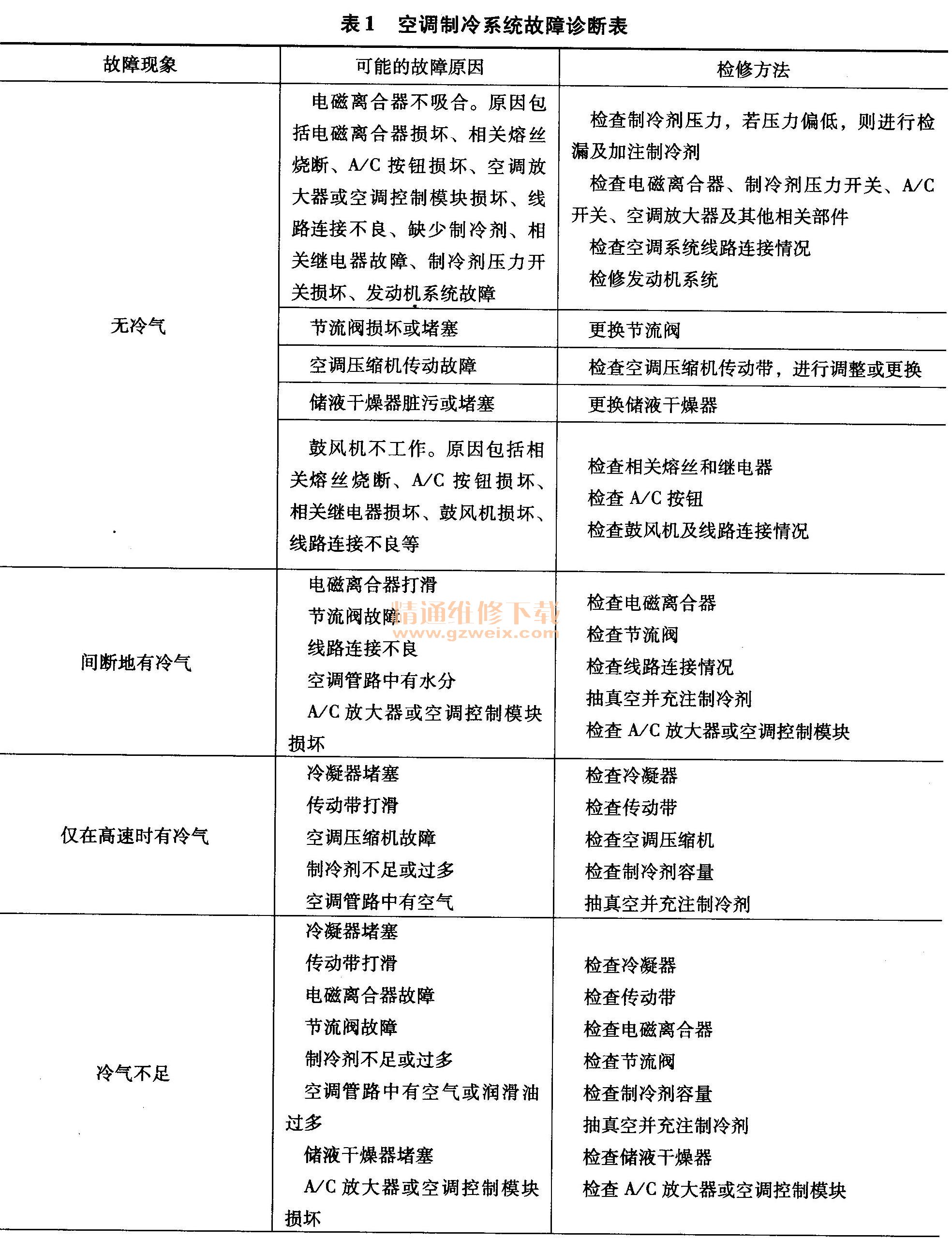

    空调压缩机的结构型式及控制方式不同，空调制冷系统的故障诊断和检查也不同，但基本检修方法是相同的。下面结合电磁离合器空调压缩机的空调制冷系统说明检修要点。空调制冷系统故障诊断表见表1。


    （2）制冷剂检查要点
    对于早期的轿车型汽车，不带后空调器的空调系统，制冷剂充注量为（950±50） g;带后空调器的空调系统，制冷剂充注量为（1200±50） g。对于面包车型汽车，带后空调器的空调系统，制冷剂充注量为（950±50） g;带后空调器的空调系统，制冷剂充注量为（1150±50） g。

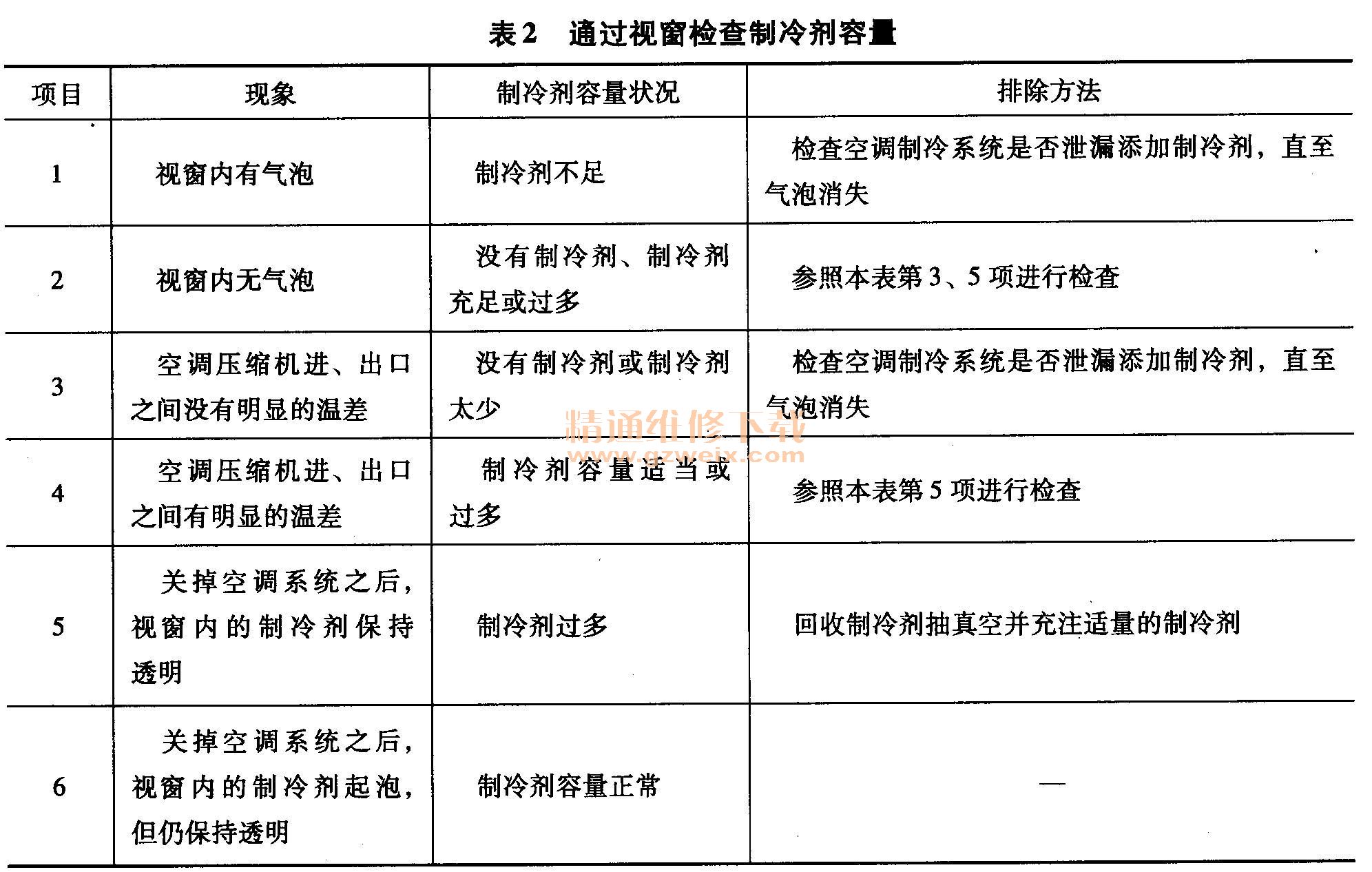

    对于已使用中的空调制冷系统，可以通过观察视窗（通常在储液干燥器上）检查制冷剂容量，具体方法如下：启动发动机，保持发动机转速为1500r/min左右，将温度控制按钮置于冷气最足的位置，将鼓风机按钮置于高速挡位置，将进气控制按钮置于内循环位置，接通空调制冷开关，打开所有车门，观察视窗并对照表2分析原因。

    （3）空调压力表使用要点
    利用空调压力表查找故障原因是一种常规的检查方法，在操作时应注意，正确的制冷剂压力数值与环境温度、相对湿度有关，因此在满足下列条件的情况下再读取空调压力表的数值：
    1）进气温度为30～35℃，空气循环模式为内循环工作模式。
    2）发动机转速保持为1500r/min左右。
    3）鼓风机高速运转。

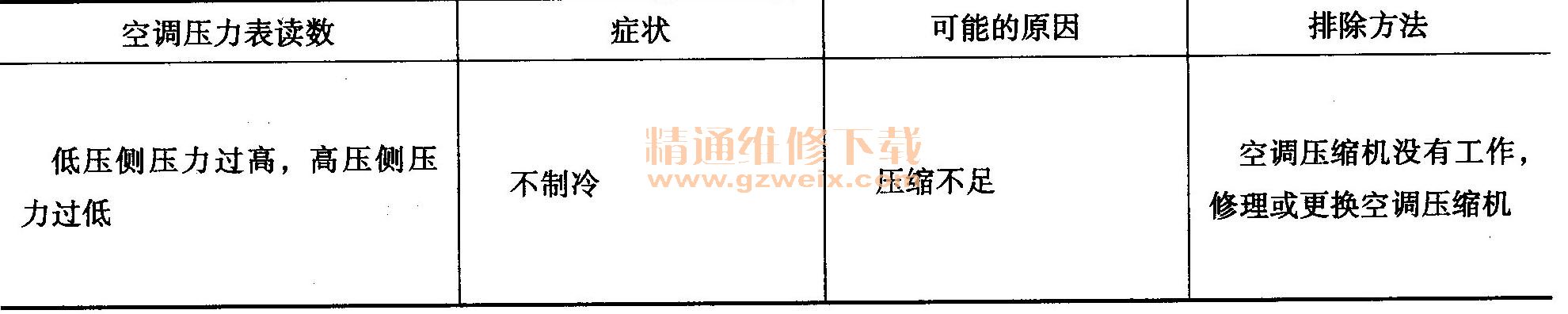

    4）温度控制开关置于冷气最足位置。读取空调压力表读数并根据表3进行相应的检修工作。


    （4）自动空调系统自诊断要点
    通常情况下，配置空调控制模块的空调系统称为自动空调系统。当空调系统在制冷过程中出现空调压缩机不同步或制冷剂异常等现象时，空调控制模块有可能储存故障码，空调控制面板的A/C按钮指示灯闪烁。在这种情况下，应对空调系统进行自诊断，根据故障码和相关检测结果查找故障原因。
    有两种空调系统自诊断方法，一种是通过操作空调控制面板进行自诊断（人工自诊断方法，如早期的雷克萨斯400车型），另一种是使用诊断仪进行自诊断（仪器自诊断方法）。诊断仪的自诊断方法比较简单，通常读取自动空调系统的故障码和数据流就可以找到故障原因，这里不做重点介绍。下面结合雷克萨斯L5400自动空调系统介绍人工自诊断方法。雷克萨斯LS400自动空调系统人工自诊断操作流程见图7。

    1）打开点火开关，同时按下空调控制面板的AUTO按钮和REC按钮。
    2）检查空调控制面板的所有指示灯，应在1s间隔内连续亮、熄4次。
    3）在指示灯点亮时，检查蜂鸣器声音。若要取消检查状态，则按下空调控制面板的OFF按钮。指示器检测程序结束后，故障码诊断检查程序自动开始。

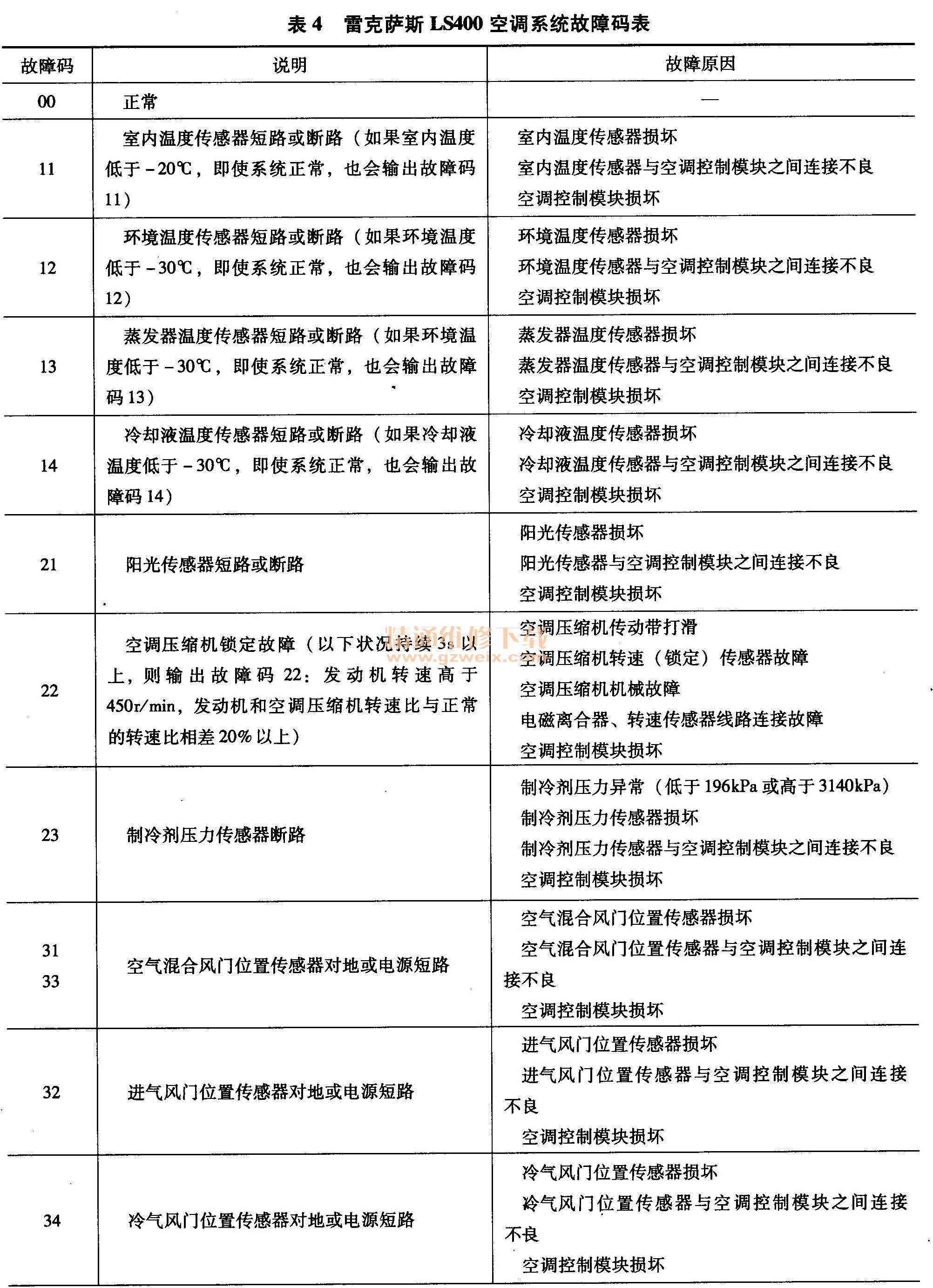

    4）通过空调控制面板的显示器读取故障码。多个故障码将按代码从小到大依次自动显示。若想慢慢显示，则可通过按下温度升高按钮来改变显示方式。若某个故障码显示时蜂鸣器鸣响，则说明该故障码的相关故障一直存在；若某个故障码显示时蜂鸣器不鸣响，则说明该故障码的相关故障目前不存在。雷克萨斯LS400空调系统故障码表见表4。
