3.2测试流程

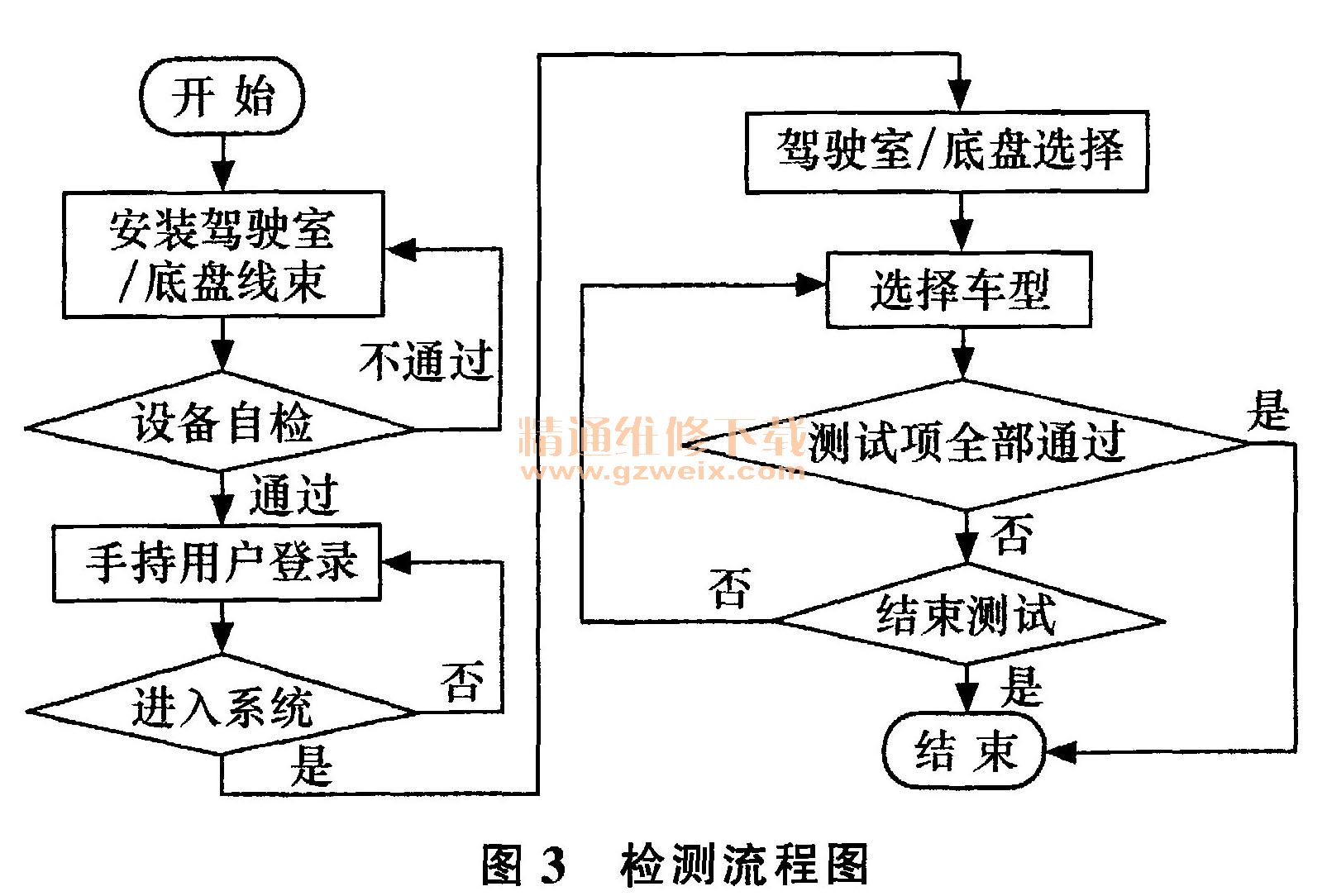

    为了确认操作人员将每一项都检测到，避免漏检的情况发生，该测试过程采用逐项测试进行的方式。操作流程如图3所示。

    1）将电检仪放置到待测车辆前，连接好检测线束和电源线。
    2）启动设备，操作手持终端开始检测。
    3）测试过程中，按照手持终端提示进行相关操作，手持终端同时显示测试结果。
    4）检测结束，显示屏显示所有故障项情况，电气系统检测设备前面板指示灯提示测试状态，并发出声音提示。

    4 软件功能
    该测试系统软件分手持终端软件和服务器软件两部分。
    4.1手持终端软件
    手持终端软件是主要的测试执行控制软件，安装在手持终端中，主要用于调用具体车型测试指令、控制激励信号的产生、控制执行工作的软硬件、采集测试数据、下载或上传测试数据等。
    4.2服务器软件
    该方案中，服务器软件安装在笔记本电脑中，在需要时可以单独使用。
    1）配置管理主要用于已有车型测试列表的维护和新车型测试列表的添加，可增加、删减测试项目，修改测试项目名称及参数等详细配置信息等。
    2）维修指导可以对已经测试的模块进行分类查询和统计，并根据制定的故障项提供图表资料，辅助工人进行电气故障维修。
    3）统计分析主要用于统计各个测试设备的测试数据，形成各种报表形式方便管理人员对车间生产和产品品质进行有效的管理。

    5 结束语
    便携式电气系统检测设备已经成功开发，并在一汽解放商用车生产线的某车型上应用，满足了驾驶室和底盘电气件的检测需求，通过机检和人检的有机结合，减少人为因素引起的错检、漏检等问题。此检测设备在生产线上的广泛应用表明，其可作为车辆下线时电气件是否正常工作的判断依据。运用本设备提高了生产线检测电气件合格的准确率，提高了整车的装配品质和生产效率。
