5．加装照明登车护板线束，如图6～图10所示。









      （1）将照明登车护板线束置于前排乘客脚部位置。
    注意：稍后将照明登车护板线束的黑色18针连接器与照明登车护板控制单元相连。

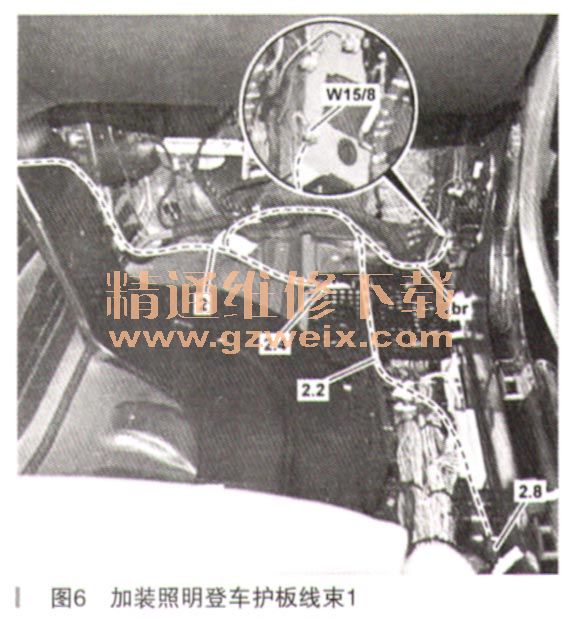

      （2）将棕色线（BN ）铺设到右前脚部位置接地点（CAN）（W15/8）并用电缆扎带固定就位。
      （3）将棕色线（BN）与右前脚部位置接地点（CAN）（W15/8）相连。
    注意：接地点最多可连接5个插座。如果出现分配过多情况，就应选择其他接地点。
      （4）沿现有线路使右侧照明登车护板分支线穿过电缆管道并使用电缆扎带固定就位。
    注意：右侧照明登车护板分支线贴有标签。铺设右侧照明登车护板分支线时，确保稍后可将黑色2针插头卡入指定的切口中。

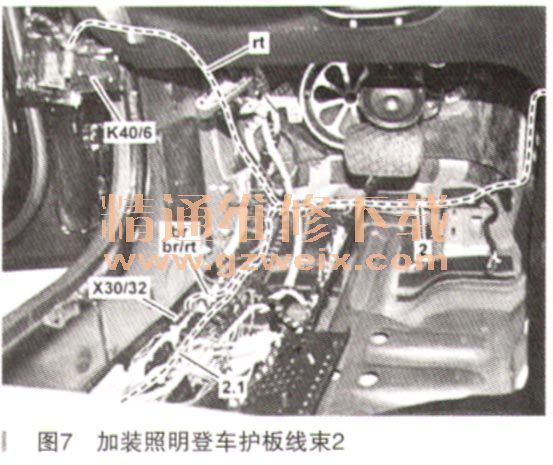

      （5）将照明登车护板线束铺设到驾驶员脚部位置。
      （6）将照明登车护板线束铺设到A柱并用电缆扎带固定就位。
      （7）沿现有线路使左侧照明登车护板分支线穿过电缆管道并使用电缆扎带固定就位。
      注意：铺设左侧照明登车护板分支时，确保稍后可以将黑色2针插头卡入指定的切口中。
      （8）将红色线（RD）铺设到左侧保险丝和继电器模块（K40/6）上，然后用电缆扎带固定就位。
      （9）使双绞棕色线（BN）和棕色／红色线（BN/RD）穿过电缆管道铺设到左侧车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）并用电缆扎带固定就位。
      （10）将双绞棕色线（BN）和棕色／红色线（BN/RD）的黑色2针连接器固定到左侧车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）的任意空闲插槽中。
    如果插槽不再可用：
    将所有黑色2针连接器从左侧车内控制器区域网络（CAN）电位分配器电气连接器（CAN B ）（X30/32）上拆下并通过适配器线连接电位分配器加长件。将双绞棕色线（BN）和棕色／红色线（BN/RD）上分开的黑色2针连接器和黑色2针连接器与电位分配器加长件相连。

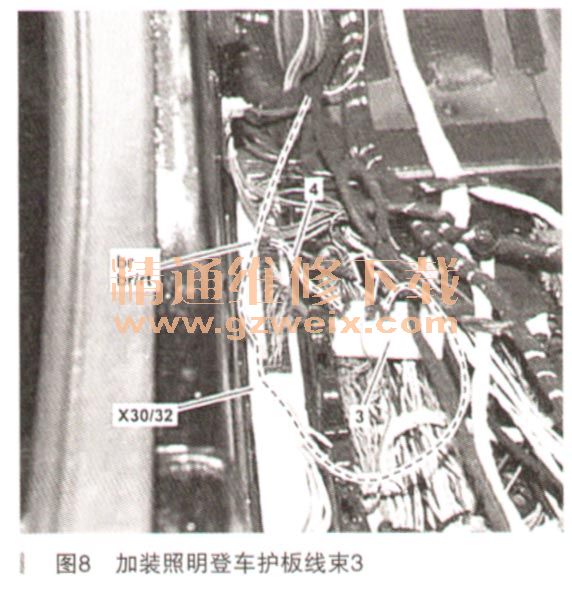

    图8为电位分配器加长件的使用。
      （11）释放左侧保险丝和继电器模块（K40/6）。
      （12）拆一下锁。

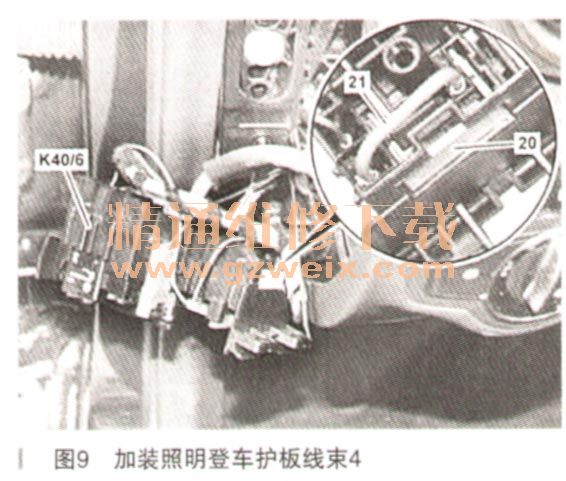

      （13）将线桥安装在左侧保险丝和继电器模块（K40/6 ）插槽“S7”和触点空腔“9”中。
    注意：给左侧保险丝和继电器模块（K40/6）的插槽“S7”和触点空腔“9”贴上标签。
      （14）安装锁。

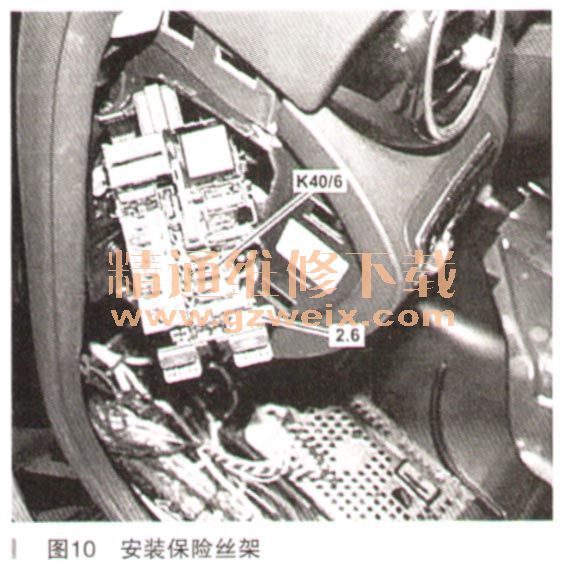

      （15）将红色保险丝架固定到左侧保险丝和继电器模块（K40/6）的插槽“S7”中。
    注意：给左侧保险丝和继电器模块（K40/6）的插槽“S7”贴上标签。
      （16）固定左侧保险丝和继电器模块（K40/6）。

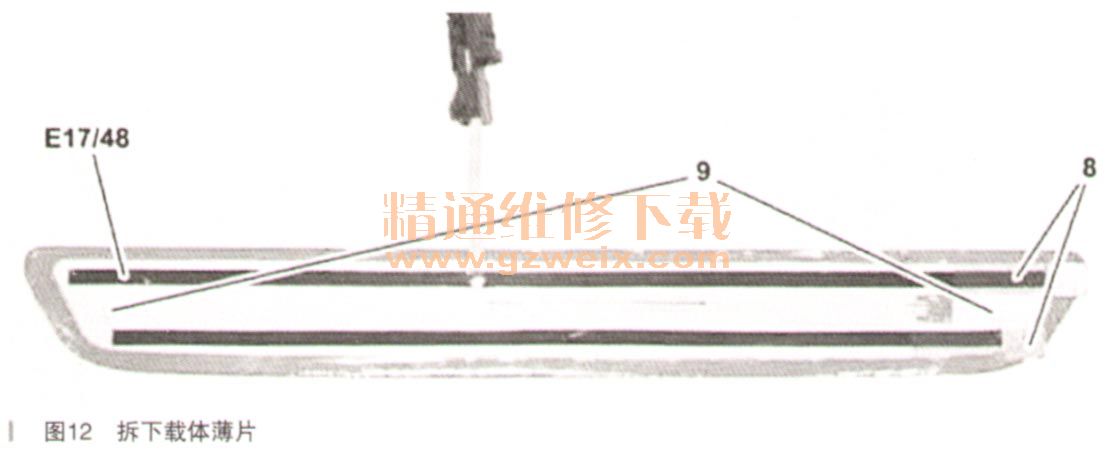

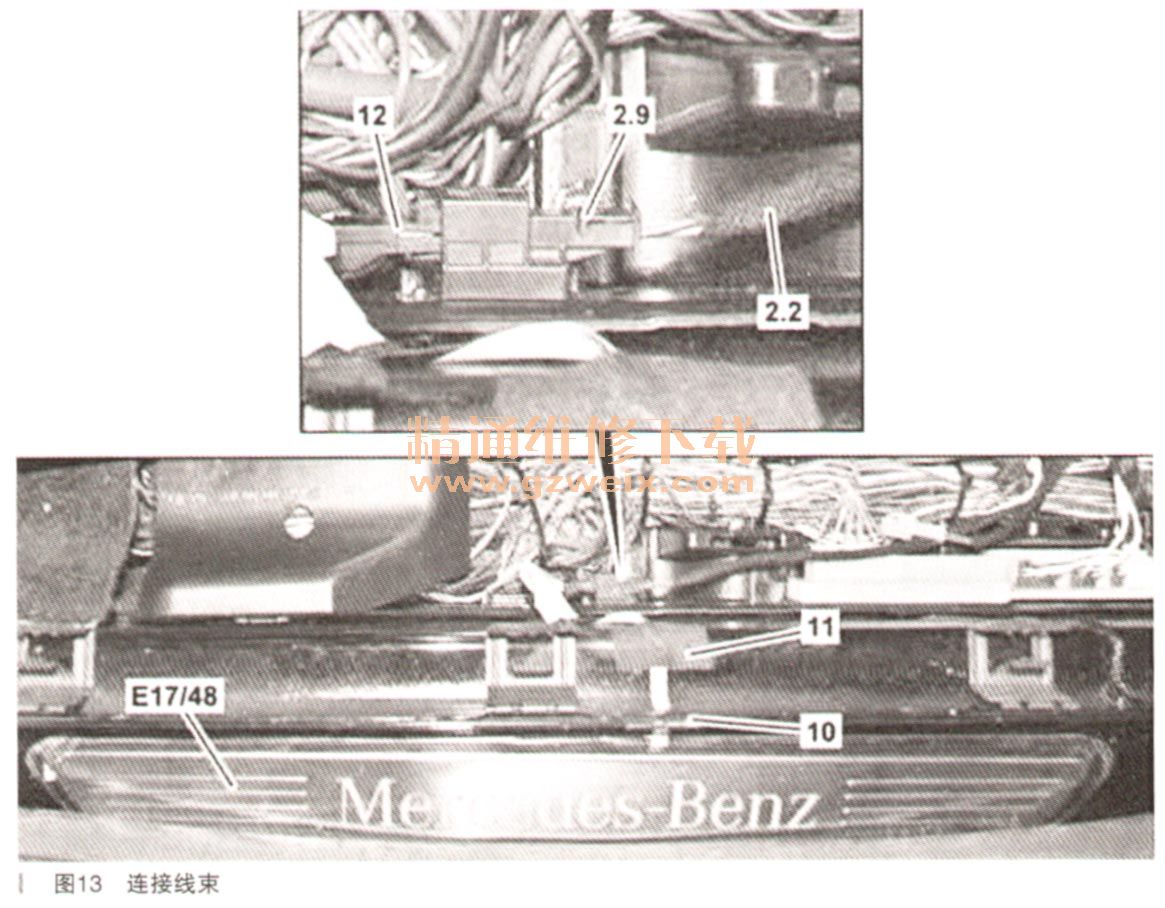

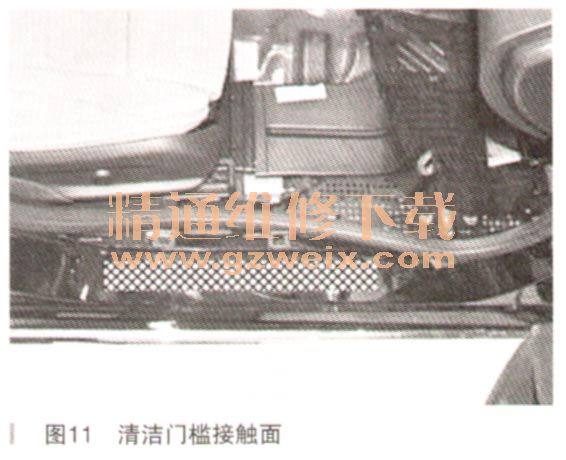

    6．加装左前照明登车护板（E17/47）和右前照明登车护板（E17/48）。
    以如图11～图13所示的安装操作为例，车辆左侧的安装操作与此类似。
