大众/奥迪8速自动变速器结构与工作原理(二)
来源:汽车维修技师  作者:佚名  2015-02-17 07:04:16

      (3)双排行星齿轮组
    在单排行星齿轮组上安装上一个双排行星齿轮组。发动机的扭矩将通过两条路径传递到双排行星齿轮组:经过单排行星齿轮组传递到太阳轮S2和S3上,不经过离合器K2,直接由变速器输入轴传递到行星齿轮架PT2上。
    驱动力从齿圈H2开始,通过变速箱输出轴传到分动箱上。

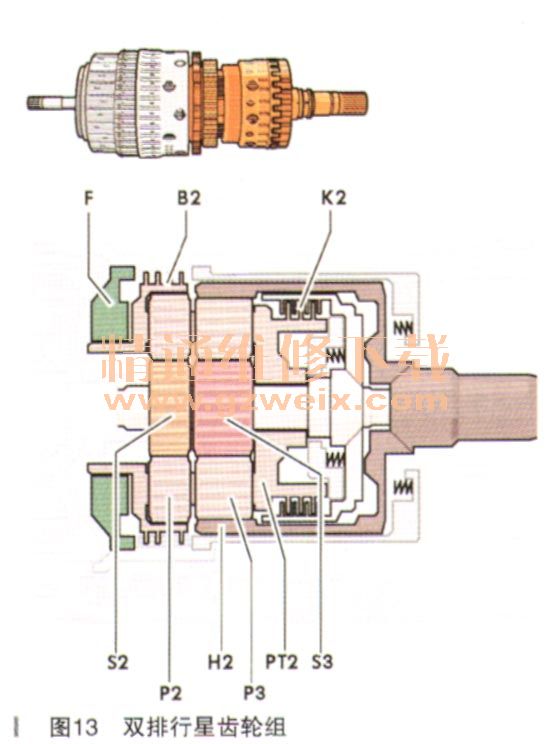

    双排行星齿轮组由下面这些部件组成(如图13所示):

    ·固定式太阳轮S2和S3
    ·行星齿轮组P2和P3
    ·行星齿轮架PT2
    ·齿圈H2
    ·多片式离合器K2
    ·盘式制动器B2
    ·白由轮F
    ①太阳轮S2和S3

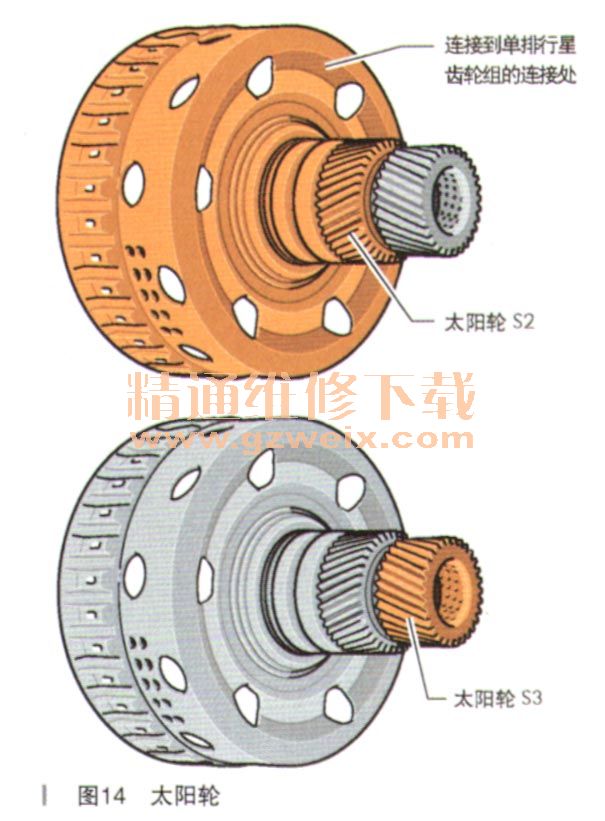

    两个太阳轮相互独立地转动。太阳轮S3的转轴贯穿太阳轮S2。两个太阳轮可以分别以不同的转速进行转动,如图14所示。

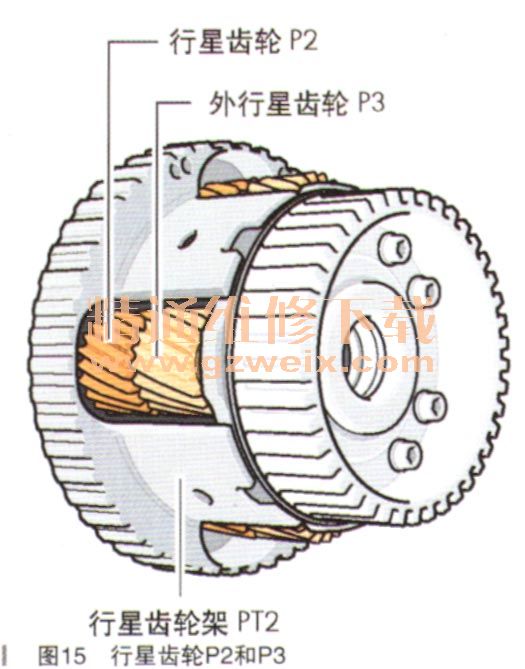

    ②行星齿轮P2和P3
    行星齿轮P2和外行星齿轮P3安装在一个共同的轴上,并且固定的连接在一起(如图15所示)。轴和行星齿轮用内六角螺栓固定在行星齿轮架PT2上。

    太阳轮S2的扭矩传递给行星齿轮P2,然后传递到外行星齿轮P3。只有外行星齿轮P3和齿圈H2是相连的,并且把太阳轮S2的扭矩传递给齿圈H2。
    太阳轮S3的扭矩传递到齿圈H2上的过程首先要经过内行星齿轮P3。然后扭矩从内行星齿轮P3传递到外行星齿轮P3,最后传递到齿圈H2上。

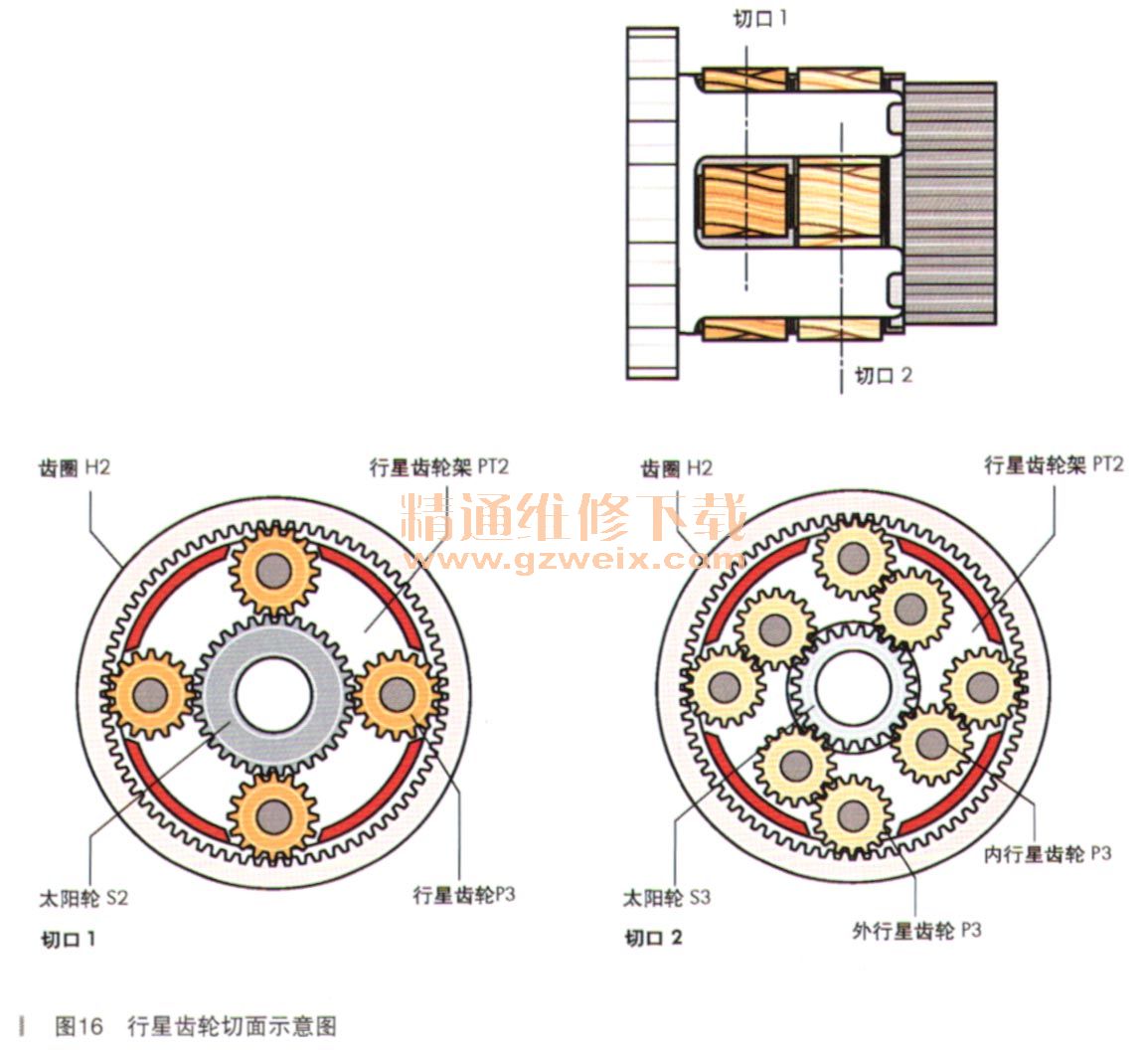

    根据不同的发动机配置,行星齿轮P2和内、外行星齿轮P3上安装3个或者4个行星齿轮,如图16所示。

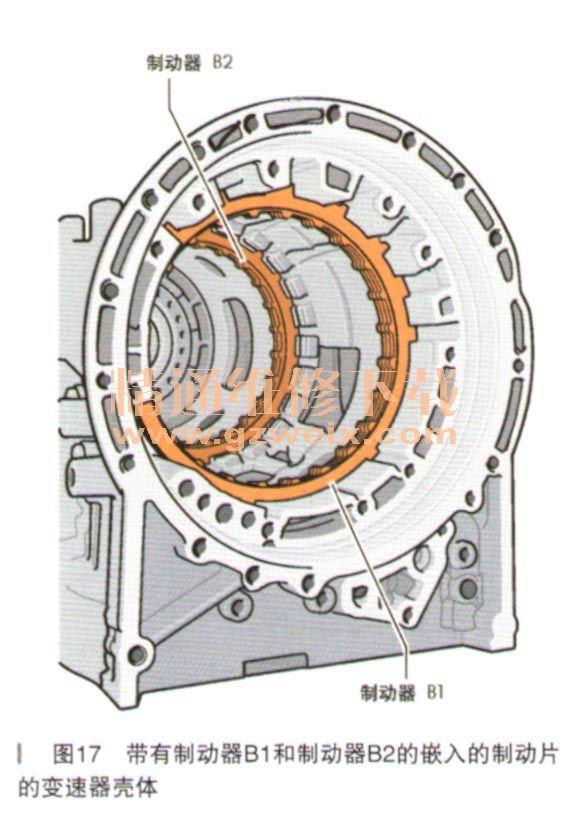

    ③制动器B1
    制动器B1和变速器壳体相连接
  (如图17所示)。压力控制阀N216接通时,制动器的制动器片被液压油压力挤压在一起。因此太阳轮S2就会被抓紧。

    ④制动器B2
    制动器B2和变速器壳体相连接。此制动器通过滑阀箱由液压来控制。制动器B2的控制不需要压力控制阀。
    处于闭合的状态时制动器B2抓紧行星齿轮架PT2。
    发动机配置决定制动器内制动器片的数量。
    每个制动器有4~7片制动器片。
    ⑤离合器K1、K2、K3和K4
    通过滑阀箱内的电磁阀打开或者闭合离合器。单个的离合器在闭合状态下各自的功能如下:
    ·离合器K1连接齿圈H1和太阳轮S3
    ·离合器K2连接涡轮轴和行星齿轮架PT2
    ·离合器K3连接齿圈H1和太阳轮S2
    ·离合器K4连接行星齿轮架PT1和太阳轮S2
    发动机配置决定离合器内摩擦片的数量。
    每个离合器有4-7片摩擦片。

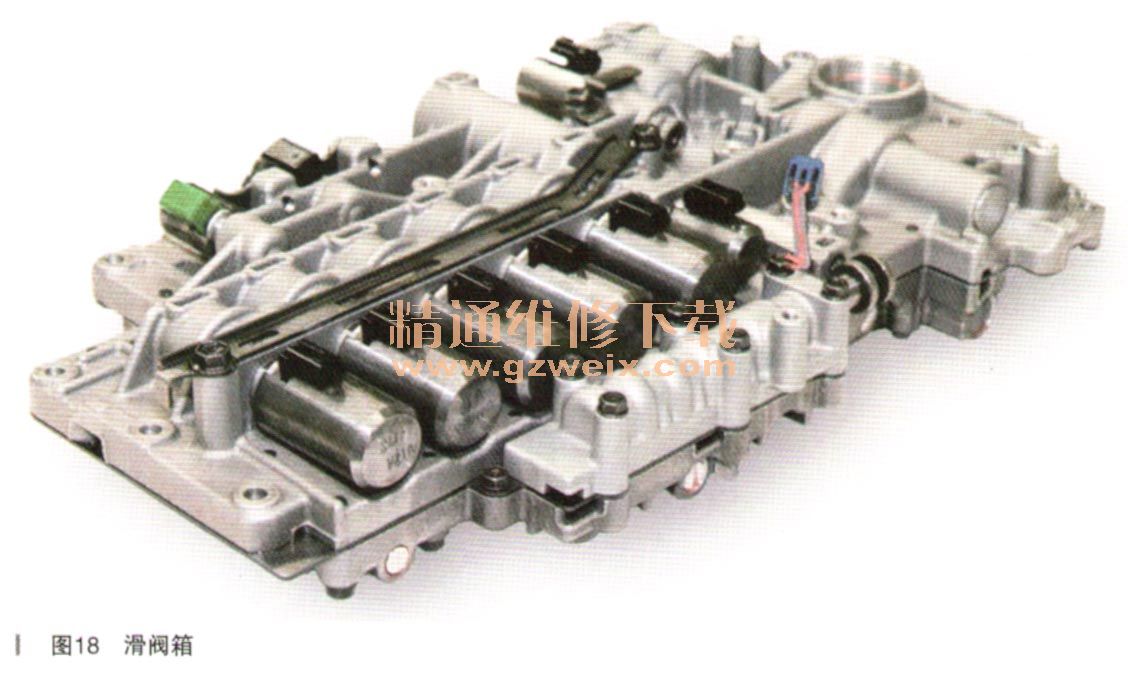

    5.滑阀箱
    滑阀箱从下方拧入变速器壳体(如图18所示)。滑阀箱通过液压式开关阀(即滑阀)来控制离合器和制动器(换挡元件)。

    通过电磁阀来控制滑阀,而这个电磁阀由自动变速箱的控制单元J217来控制。
    除了换挡元件,滑阀箱也控制变矩器离合器和整个变速器内的各种压力(例如主压力,控制压力,变矩器压力,润滑压力等)。
    滑阀箱负责整个供油和变速器的正常运转。
    滑阀箱包括下面这些组件:
    ·机械驱动式选挡滑阀
    ·液压开关阀
    ·两个电动控制的换挡电磁阀(3通道或2通道阀)
    ·7个电动的压力调节阀(调节阀)
·变速器油温传感器

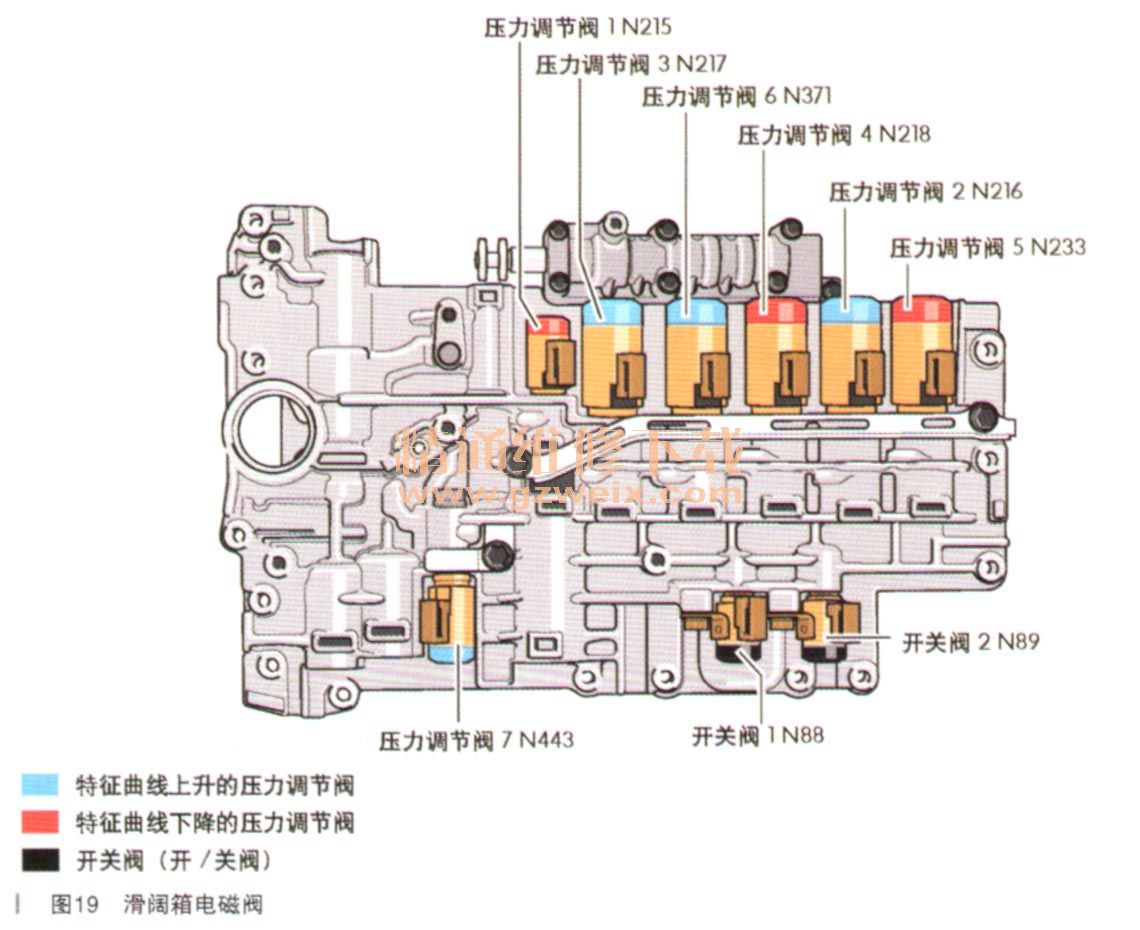

(1)阀门滑阀箱有三种不同类型的电磁阀,如图19所示。

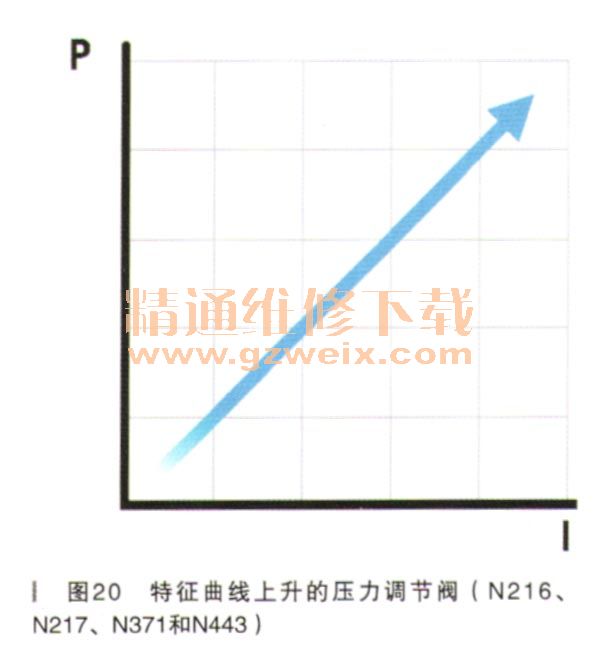

    ①征曲线上升的压力调节阀
    压力调节阀通电电流越强,其液压压力就越大。如果压力调节阀没有接通电流,那么就不存在液压压力,如图20所示。

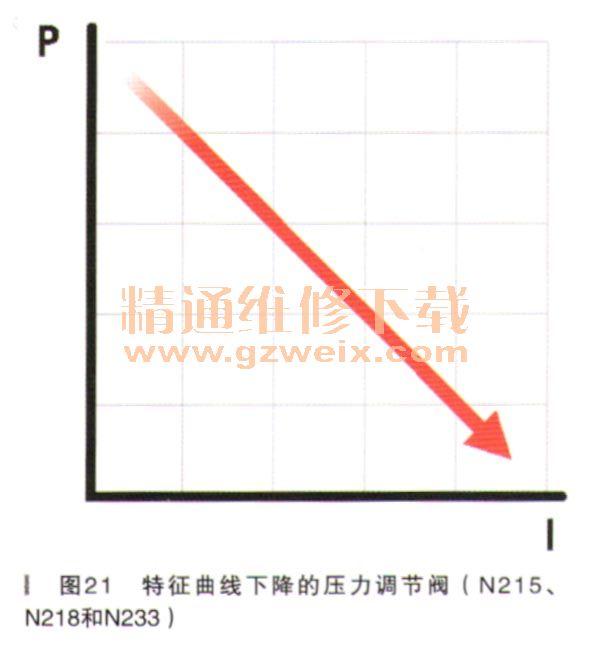

    ②特征曲线下降的压力调节阀
    压力调节阀通电电流越强,其液压压力就越小。如果压力调节阀没有接通电流,那么液压压力则达到顶点,如图21所示。

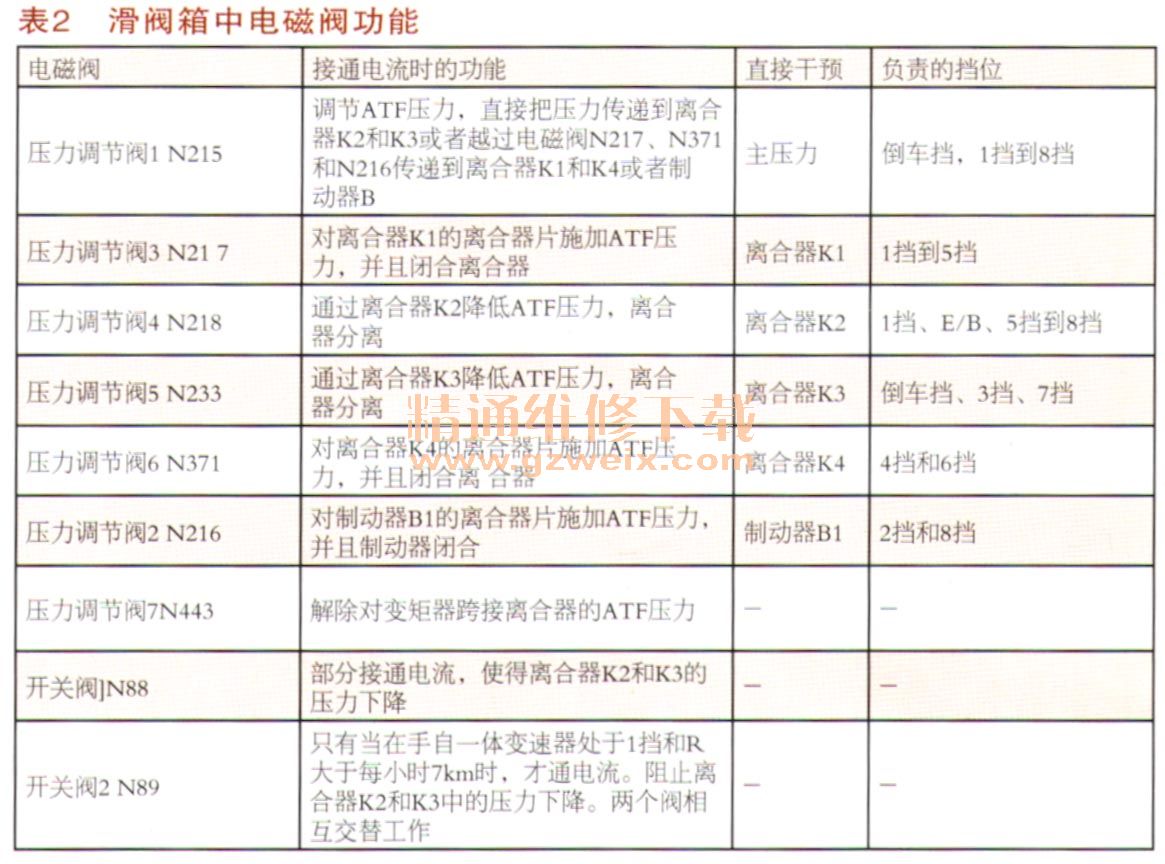

    表2中总结了滑阀箱中各阀门需要完成的任务。

[1] [2]  下一页
