摘要：本文主要介绍柳工G系列装载机用工程机械空调电气系统的工作原理和几种故障现象以及解决方法。

    柳工G系列装载机是一款成熟经典的车型，在市场上的保有量较大，且均装配有空调系统，空调系统工作的正常与否直接影响到驾驶室的舒适程度。在此，作为该机型配套空调的设计者之一，针对空调电气系统的原理进行详细分析，并介绍几种典型故障现象及对应的解决方案。

    1．空调系统组成
    柳工G系列装载机配装的空调系统为豫新牌GQT-38B系列工程机械空调产品，该空调安装在驾驶室前方，作为仪表板的一部分，结构紧凑，性能可靠稳定。

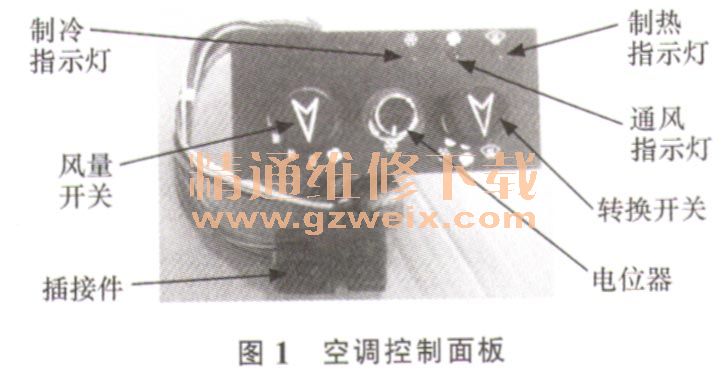

    该空调系统的蒸发器为冷暖一体式，制冷系统包括蒸发芯体（含膨胀阀）、冷凝器、压缩机、储液器（含压力开关）、制冷软管。制热系统包括水芯、水路电磁阀、水管等川。电气控制系统包括控制面板（图1）、蒸发器线束、车架线束（与柳工主车线束为一体）。

    2 电气系统工作原理

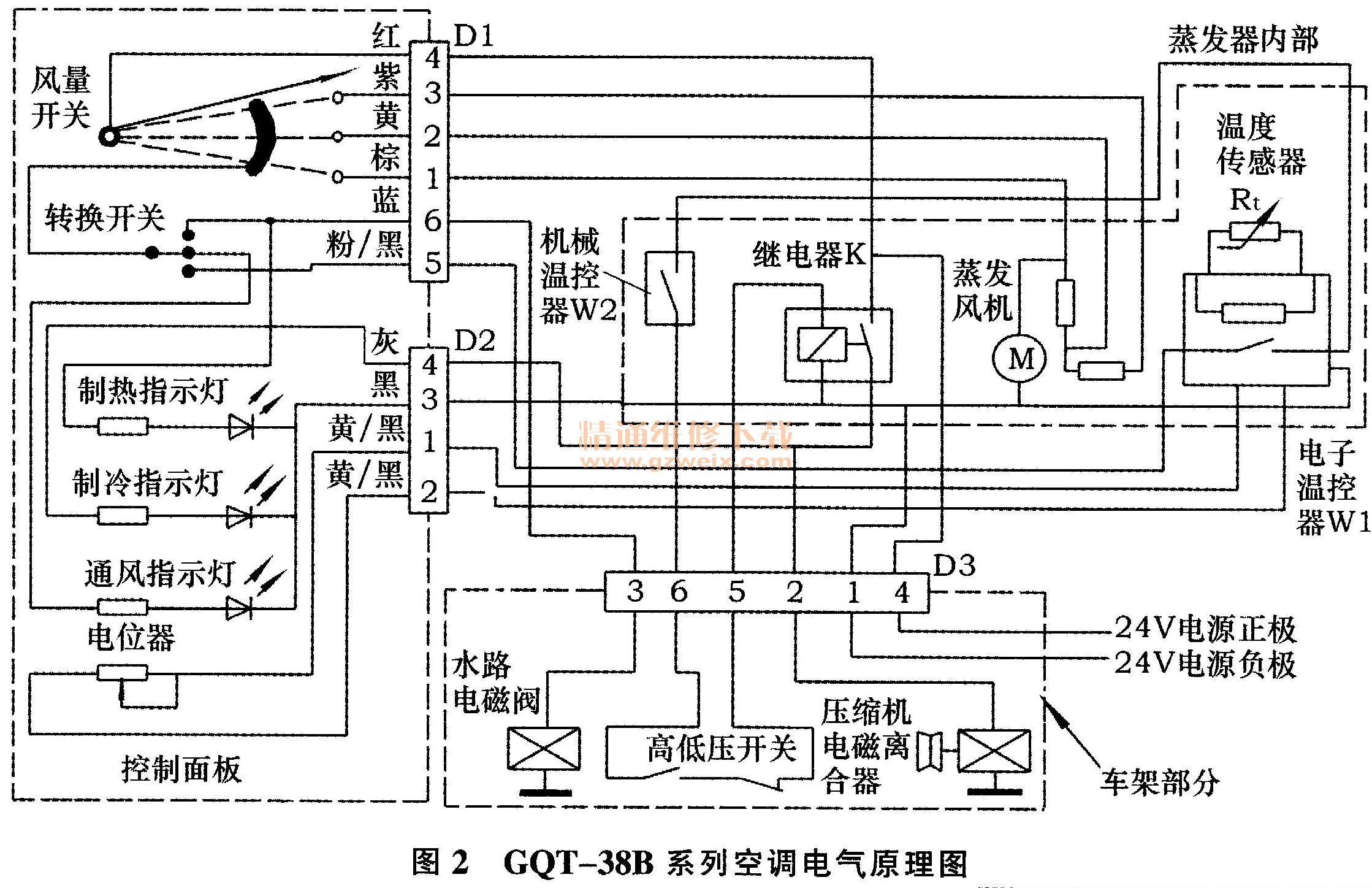

    GQT-38B系列空调的电气工作原理如图2所示。主机上电后，24 V电源正负极有电，控制面板中的风量开关上电，旋转风量开关旋钮，蒸发风机启动，风机有高H、中M、低L三个档位，此时转换开关置于通风位置，通风指示灯（红灯）亮。转换开关旋转至制热档时，制热启动，制热指示灯（黄灯）亮，控制面板上的蓝色导线输出24 V，水路电磁阀吸合，发动机中的热水经过水路电磁阀进人水芯。转换开关旋转至制冷档后，控制面板中的粉／黑导线输出24 V，为电子温控器W1提供电源，再转动电位器，电子温控器有输出；当空调系统内有制冷剂时，高低压力开关闭合（压力在0.1962.65 MPa之间），同时继电器K闭合，压缩机电磁离合器吸合，制冷启动，制冷指示灯（绿灯）亮，系统进人制冷状态。图2中的D1、D2、D3为空调线束中的3组插接件，均为韩国KET牌八线防水插接件，即3个MG651308八线密封插头和MG641310八线密封插座。
