剖析D40(双喷射系统)技术亮点和维修诊断思路
来源:汽车维修技师  作者:佚名  2015-09-18 05:28:51

    D-4S双喷射系统其实就是在缸内直喷的基础上多了一组进气管喷油器,在不同的发动机转速和不同的发动机负载下进行协调控制,可以有效的进行单管进气管喷射,进气管和缸内直喷一起工作,以及缸内直喷工作。在冷车时,实现混合喷射,当一列催化器温度达到400℃时,切换至进气口喷射,而催化器温度从很低至400℃所用了极短的时间,大大的缩短了热车的时间。在怠速和低负荷时采用进气口喷射,在中负荷时采用混合喷射,在大负荷时采用缸内直喷。这样的配合既解决了缸内喷射发动机低转速、低负荷下容易积炭的问题,又提高了发动机在高负荷下的动力输出效率,且歧管喷油可以混合得更加充分,而且可以清洗气道,避免气道、气门积炭及活塞顶部积炭的形成,减少氮氧化物排放等问题,而且歧管喷射和缸内喷射的混合喷射模式,可以调配出两种不同浓度的油气混合物,进一步提升燃油利用效率。对于缸内直喷来说,也有自己的先天不足,严重的进气道积炭,排放超标,以及怠速热车时间长,低负荷下混合效率低等问题,且单独采用缸内直喷对燃油使用也会严格的要求,相比较D-4S系统,可以使用低标号燃油。采取D-4S喷射系统可实现动力和扭矩的提高,以及良好的燃油经济性。
    冷车D-4S控制(如图1所示):

    ·冷启动是采用混合喷射
    ·进气口喷射在排气行程(气门叠开以前)
    ·直接喷射是在压缩行程的后半程(点火以前)
    ·点火时间滞后以提升排气温度
    ·空燃比在15~16
    ·燃烧温度上升使得TWC迅速热起
    中低负载下D-4S控制(如图2所示):

    ·进气口喷射是在膨胀、排气、进气三个行程,进气时进气口喷射和缸内直喷同时喷油
    ·直接喷射只在进气行程的前半程
    ·空燃比为12~15(理论空燃比控制)
    ·直接和进气口两者分担的百分比由负荷和转速决定
    ·稳定的燃烧可以获得较高的燃油经济性和排放清洁度
    高负荷负载下D-4S控制:
    ·高负荷时,在进气行程由直接喷油器单独喷油,采取的是均质燃烧
    ·怠速或者低负载下D-4S控制
    ·在进气行程由进气口喷油器单独喷油
    其主要数据参数如下:
      (1)目标燃油压力(高压)正常范围在4000~20000kPa左右。
      (2)目标燃油压力(低压)正常范围在400~530kPa。
      (3)实际燃油压力高压和目标压力形成对比。
      (4)实际燃油压力低压和目标压力形成对比。
      (5)低压燃油泵占空比在正常范围50%~65%,根据形势条件和车辆状态变化。

      (6) 1号汽缸喷射时间(进气口)。在采用进气口喷射的时候,例如进气口喷射和混合喷射时,数值会持续变化,但是在采用直接喷射时,数据就会保持最后一次喷射时间不变化,而此时就说明未进行进气口的燃油喷射。可以用来确认喷射状态。
     (7)1号汽缸喷油量。这是10次喷射的燃油喷射量。无论采用何种喷油模式,都是计算的1号汽缸的总燃油喷射量,与喷射模式没有关系。当松加速踏板的时候,会短暂出现为0,说明此时不喷油,当发动机转速达到一固定值时,会再次进行喷油。
      (8)减压阀总成的工作状态。当低压燃油泵的占空比达到63%左右的时候,减压阀就关闭,此时没有燃油回流,所以数据就会显示为ON(减压阀总成关闭)。
      (9)高压燃油泵占空比(溢流阀)。当不采用缸内直喷或者混合喷射的时候,如果实际高压压力大于目标高压压力,数值显示为。,而实际压力低于目标压力,占空比会呈现正值,范围在0~35%。
      (10)喷射模式。分为3种:进气道、混合喷射、直接喷射。需要注意的是在非行驶状态,只有2种喷射模式,在2500r/min以下都采取进气道喷射,在2500r/min以上均采用直接喷射,没有混合喷射模式。只有在行驶中满足负荷和发动机转速的条件才会采取混合喷射模式。
      (11)喷油角度(直接喷射)。当采用直接喷射或者混合喷射时,才会有显示数值,否则为0,范围在300~330°。随着节气门的增大,数值也会变大。
      (12)喷油时间(直接喷射)。与进气口喷射差不多。用来确认喷射模式。
      (13)喷油切换状态。OK代表可以切换,NG代表不能切换。在处于NG时,只有在喷油模式处于直接喷射且高压燃油已经达到20MPa时,会显示为NG,其余喷射状态都为OK。

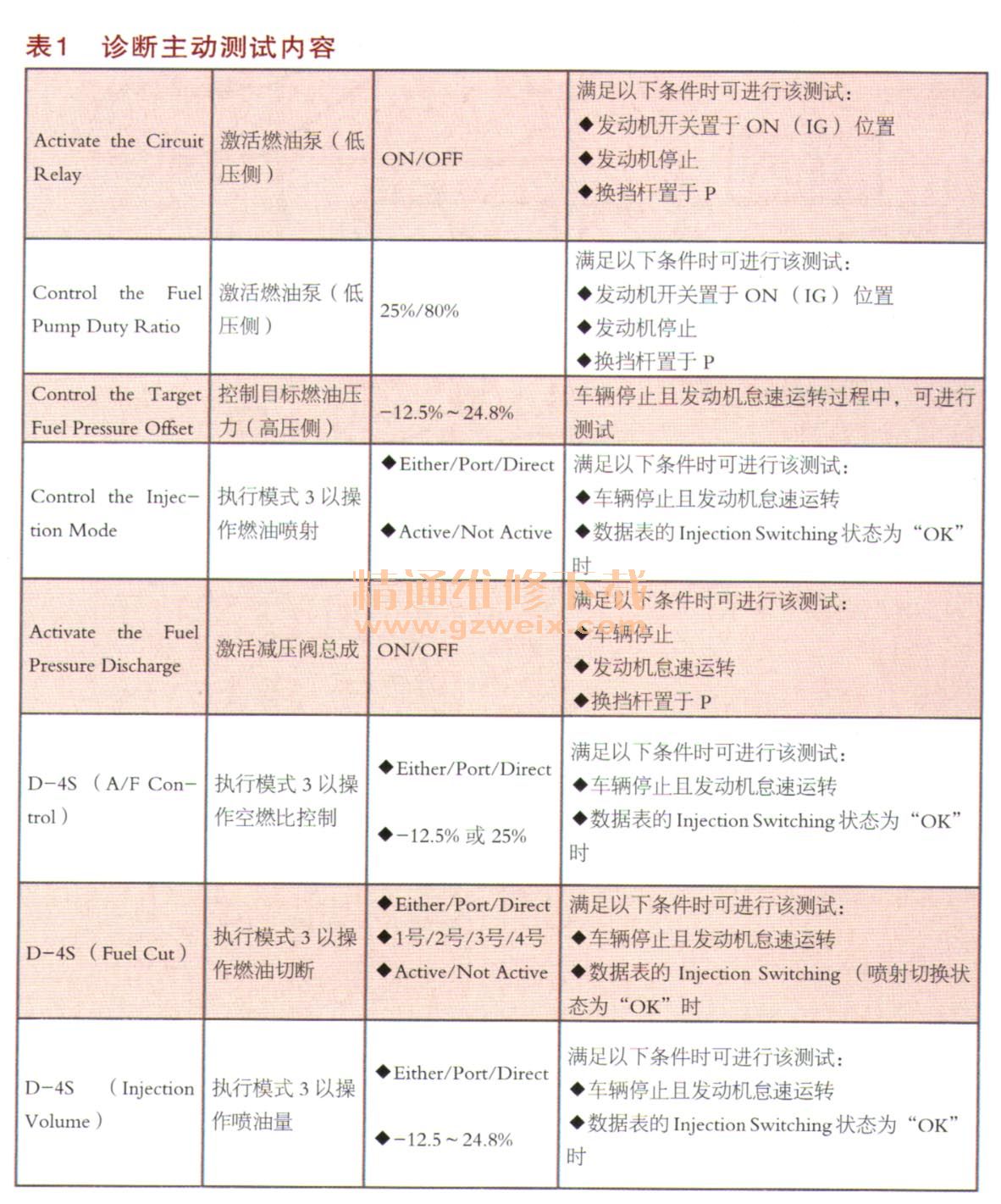

    用于诊断的主动测试内容,如表1所示。
