手动档变速器换挡性能测试在AMT控制中的应用

来源：汽车维修作者：佚名 2015-10-22 08:44:18

    一、测试目的
    变速器换挡性能主要指标有换挡频率、换挡成功率、不同挡位的换挡时间和换挡时机等，AMT（Automated Mechanical Transmissio----电控机械自动变速器）的换挡性能指标参照驾驶员熟练操作手动挡变速器的换挡性能，所以，测试手动挡变速器换挡性能在AMT的开发过程中对于AMT换挡性能的改进、提高是至关重要的。测试手动挡变速器的换挡性能目的就是将AMT的换挡性能提高到手动换挡性能的水平。
    本次试验是在福田重卡上对手动挡变速器16JSD200A的手动换挡性能测试，然后再将手动挡变速器换成AMT 16JZSD200A，对其自动换挡性能做同样的测试，找出差距，进行分析改进提高。

      二、测试方案
      1．测试项目
    根据变速器换挡性能指标，要识别当前挡位，需要测试选挡、挂挡位置，输入输出轴转速；要识别换挡过程开始、结束标志，需要测试离合器的位置；统计换挡次数；考查副箱换挡过程，需要测试副箱气压建立过程，测试副箱位置，测试副箱换挡时的转速差。
    测试项目包括：离合器位移、选挡位移、挂挡位移、范围挡高低挡气压、范围挡位移、输出轴转速、副箱中间轴转速。
      2．传感器的选用与安装
      （1）测试离合器位移、选挡位移、挂挡位移采用3个拉线式位移传感器，参数见表1，挂挡位置传感器安装位置见图1。

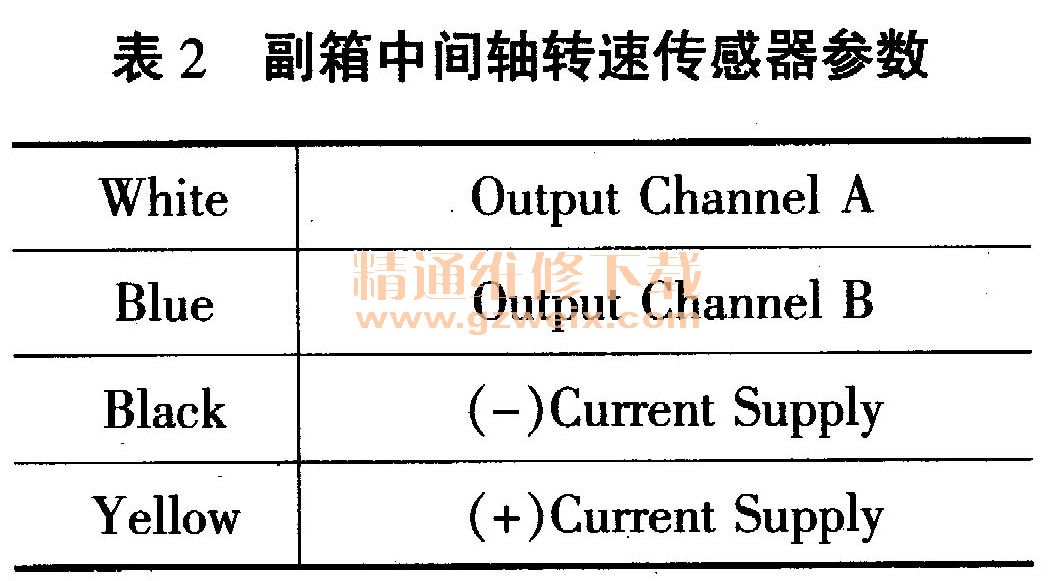

      （2）副箱中间轴转速传感器采用Honeywell转速传感器，参数见表2。

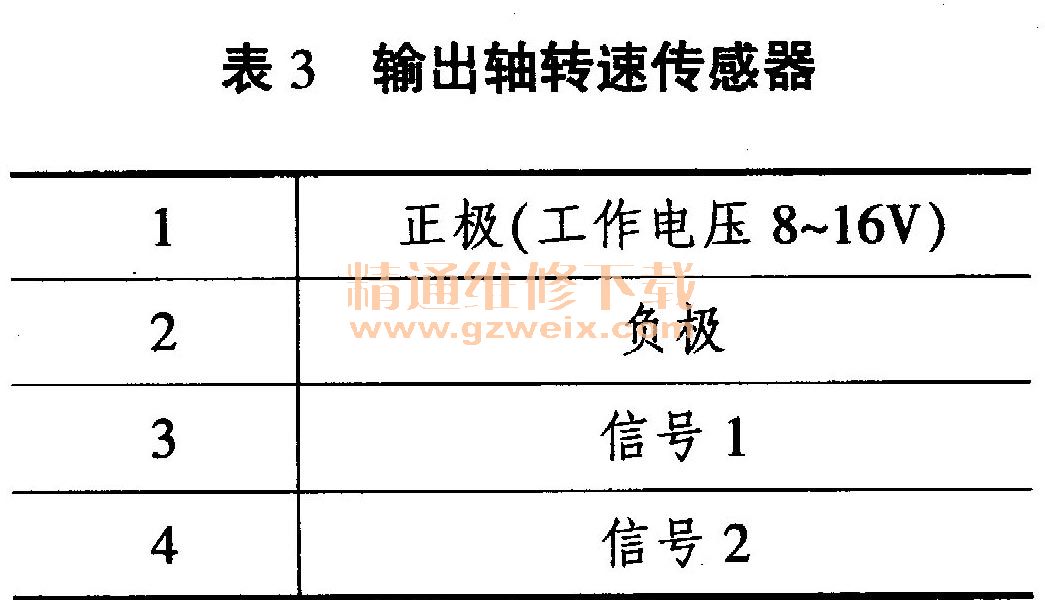

        (3）输出轴转速传感器采用VDO转速传感器，参数见表3。

      （4）范围挡位移传感器采用Honeywell位移传感器，参数见表4。

      （5）气压传感器采用Honeywell的气压传感器。
