国产轿车自动变速器维修技术讲座(147)
来源:汽车维修技师  作者:佚名  2015-10-30 08:45:41

    大众DQ500(OBT)型DSG变速器结构原理与维修
      (一)大众DQ500(OBT)型DSG变速器简介
    这款7挡湿式双离合器DSG变速器大众公司的型号为0BT,它是大众公司在非常成功的石挡双离合器变速器DQ250(02E)的基础上研发而来的,目前主要在迈特威上使用(如图1027所示)。

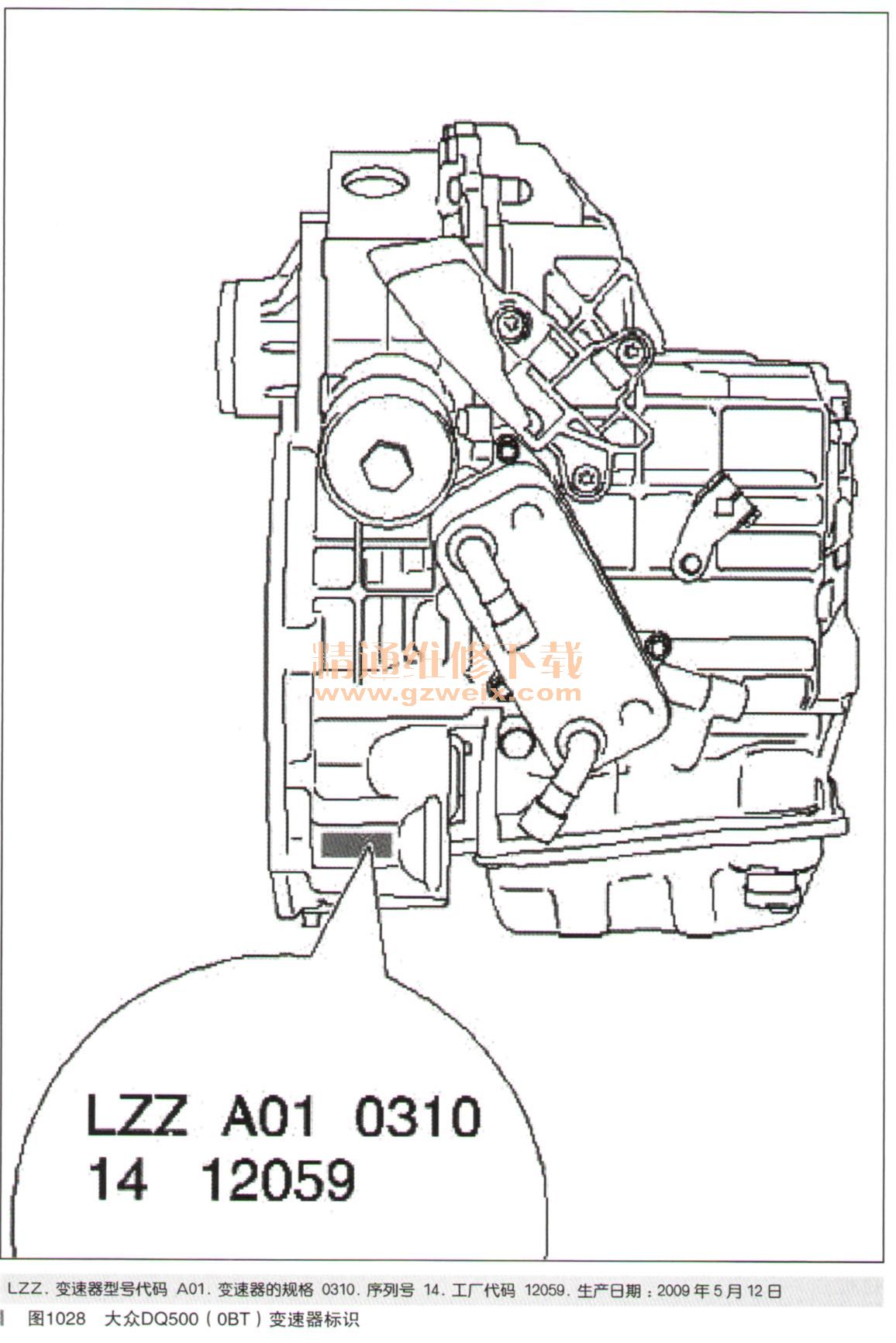

    它依然像原来大众DSG变速器一样,通过其壳体上的相关信息来确认它的具体匹配信息,变速器标识在壳体上(如图1028所示)。

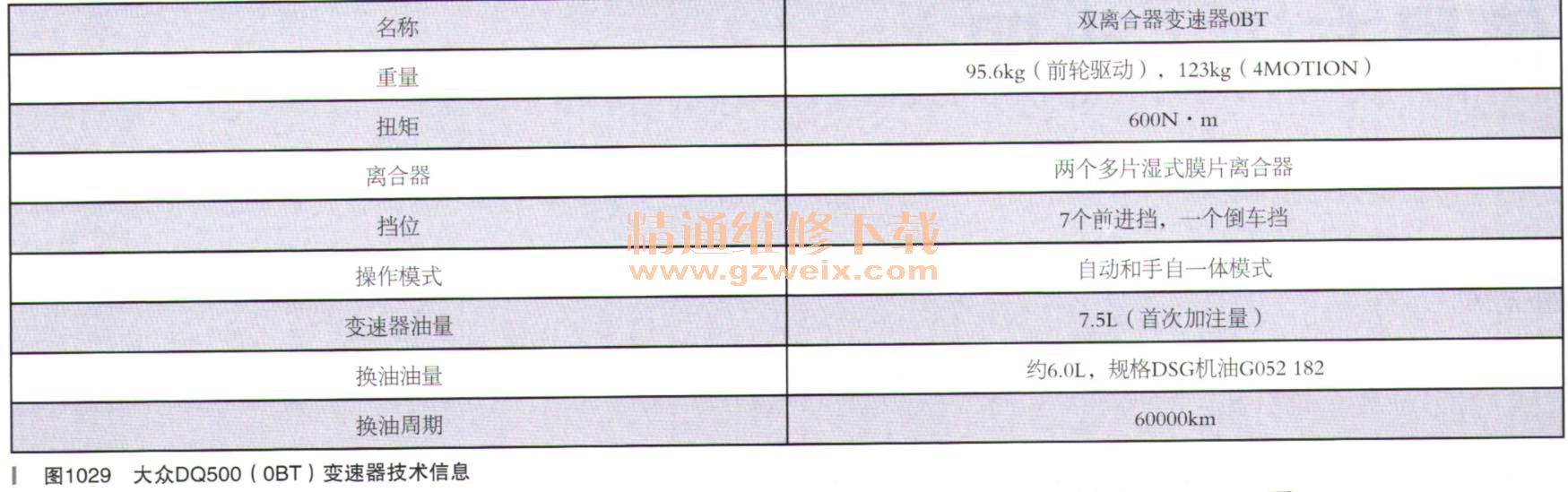

    它的技术信息如图1029所示。

    DQ500(OBT)变速器外观如图1030所示,依然通过一个圆形插头与外面的网络系统进行连接。

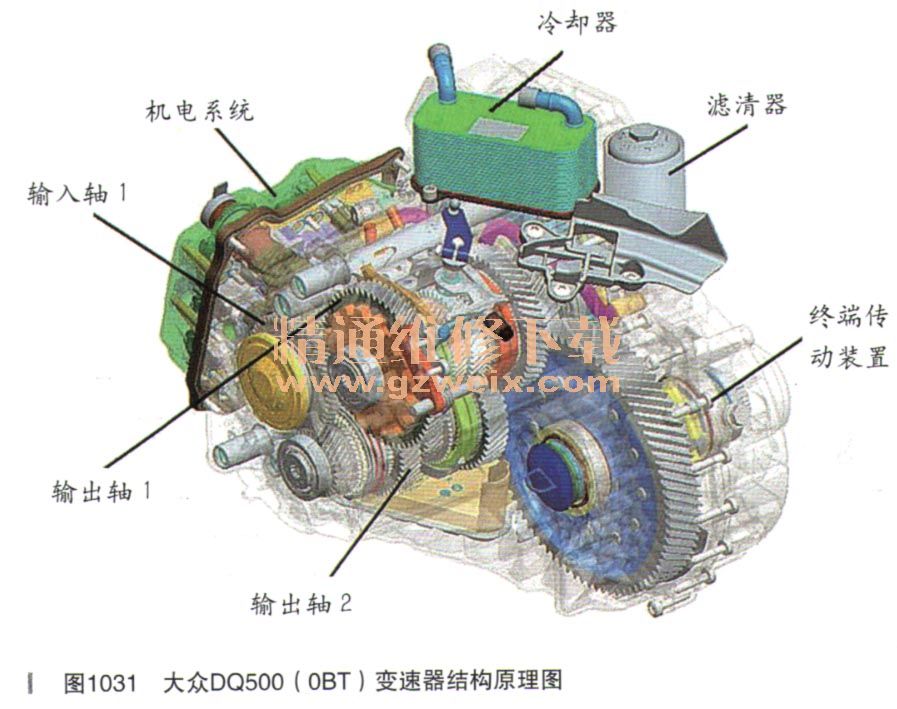

    整体结构与原来的DQ250(02E)区别不是很人(如图1031所示),机电液压控制单元仍然被安装在侧油底壳内,外面一个独立冷却器和一个压力滤清器,通过剖面图可以看到两个输出轴、一个输入轴及终端传动装置等部件。

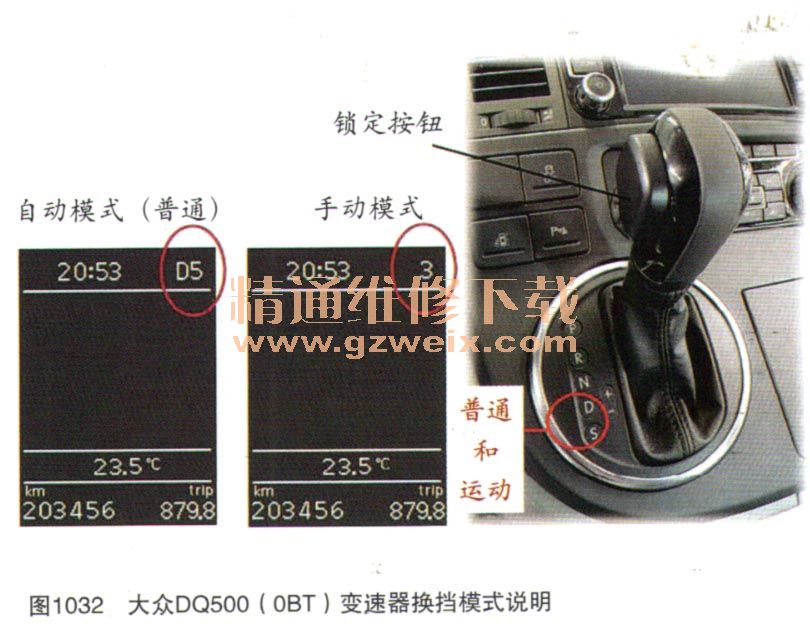

    换挡模式有3种:D位置的经济型自动模式、S位置的运动模式以及M位置的手动操作模式,在选择不同模式时仪表会显示出相应的挡位(如图1032所示)。

关键词:自动变速器
