（6）显示图像控制功能。

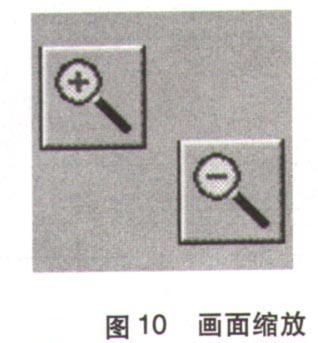

    画面缩放控制，如图10所示。

    鼠标激活此键可启动画面缩放功能，用者便于观看曲线图形显示范围。
    实时显示，如图11所示。

    用者激活“通用示波器”功能键，程序自动载入线上显示，曲线图形更新值由HMS990内部记忆图形提供。按后键影像储存消失。

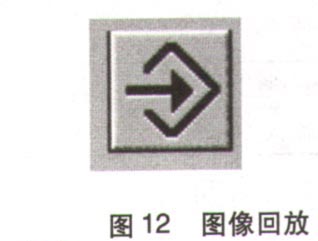

    储存图像回放，如图12所示。

    用者在动态测试“波形”中按“记忆”键，可储存影像；影像数量值，总数量在左视窗显示，右视窗则显示影像号数（图13）。

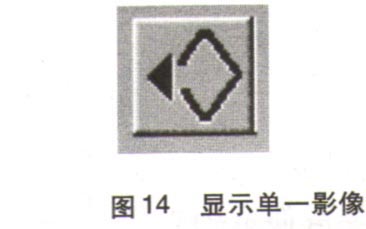

    按此键可向后显示单一影像，如图14所示。

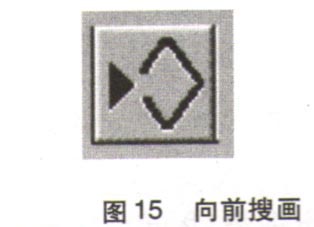

    按此键向前搜画，如图15所示。

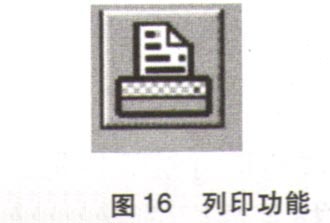

    鼠标单击列印键可启动屏幕列印功能，如图16所示。

    5. 12-channel Oscilloscope 12通道波形测试
    12通道波形测试功能可同时提供12个通道输入信号进行测试分析，同时提供画面缩放及测试结果储存功能，记忆系统引发设定可选择取样时间坐标和电压；依据所需使用同步量度通道数量而定。按此键可进一步提供设定资料。
    12通道波形测试功能设定由下列分菜单组成：
    Input channel configuration：输入通道设定；
    Setting the time base and the number of channels：设定取样时间坐标及通道数；
    ActiVate / deactiVate channels：启动／关闭通道；
    Channel adjustment：调节通道；
    Online display：实时显示；
    Memory display：储存图像回放；
    Print列印功能。
   （1）设定相关通道。

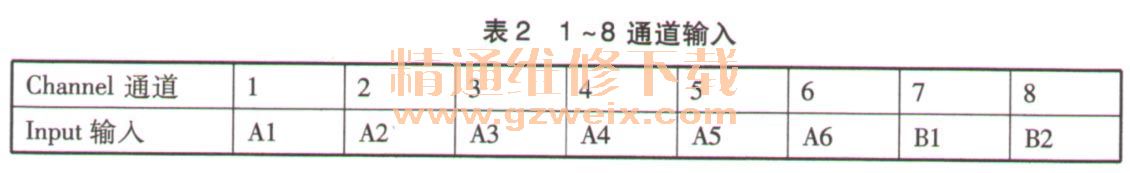

    可选择1～8通道输入，如表2所示。

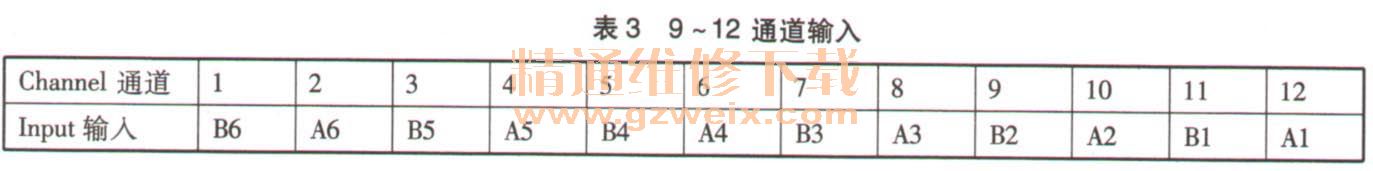

    可选择9～12通道输入，如表3所示。

    注意：不同组合需匹配A组和B组接线！

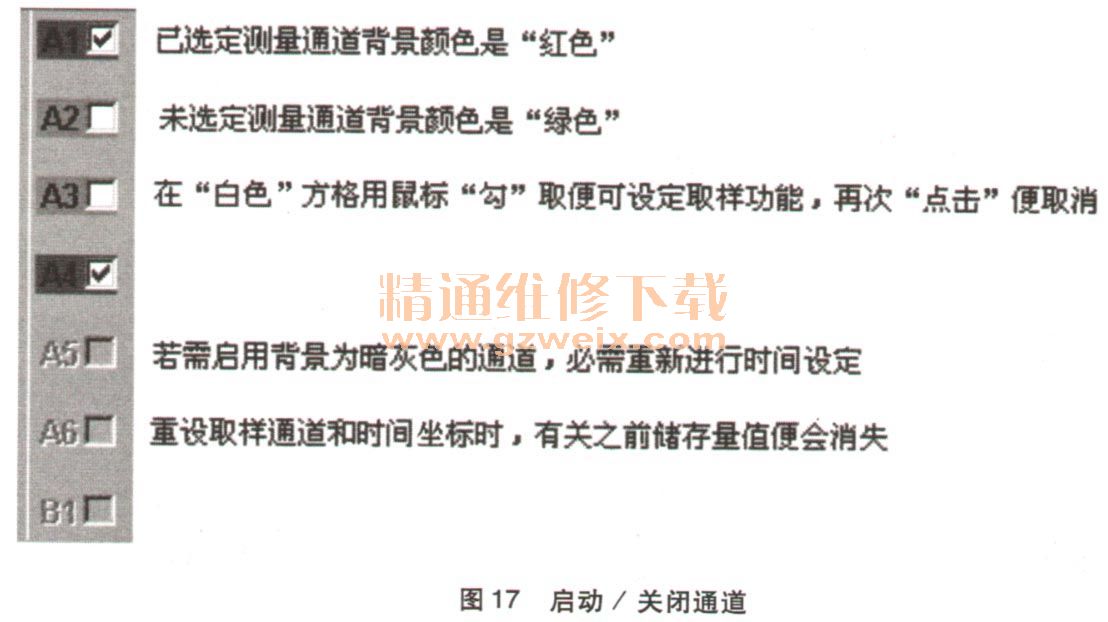

（2）启动／关闭通道（图17）。

    已选定量度通道背景颜色是“红色”，否则是“绿色”并不会同步显示量值。只需在小小“白色”方格用鼠标“勾”取便可设定取样功能，再次“点击”取便取消功能。
（3）调节通道。

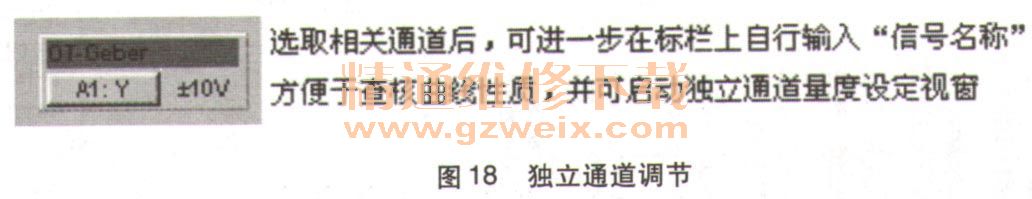

    独立通道调节，如图18所示。

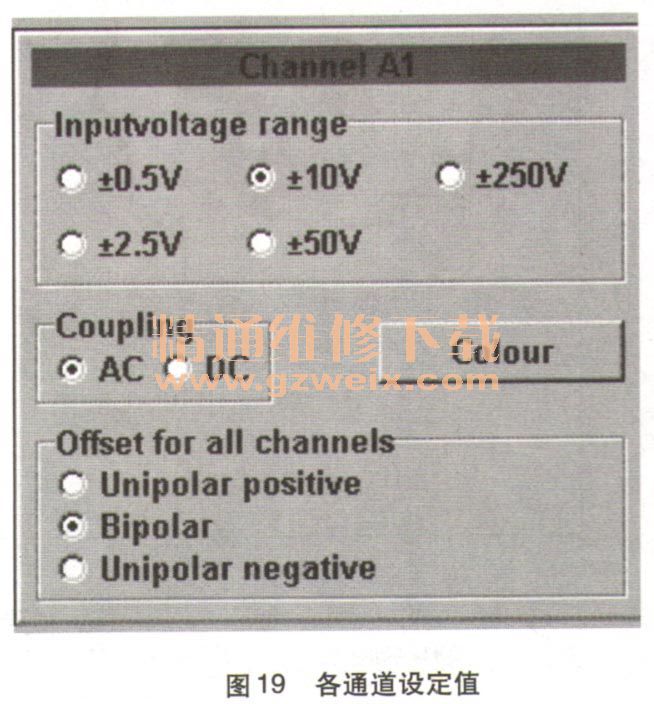

    各通道设定值，如图19所示。

    各通道均提供“单”或“双”极显示，如选定电压值是100V，信号由0～100V于单极／＋显示，双极显示范围由－50～＋50V。单极／－显示范围由－100～0V。
    调节电压范围：
    依据各通道设定值，电压设定窗显示可选择调节电压范围。注意：电压设定以A组对号为主，例如：通道A3设定是100V则通道B3亦自动设定为100V。
