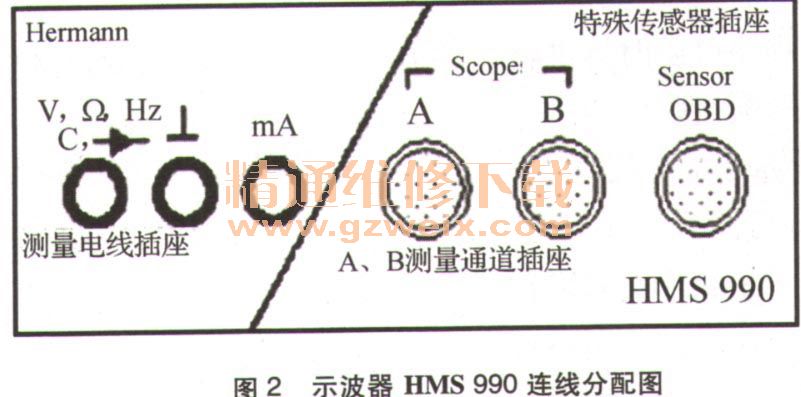

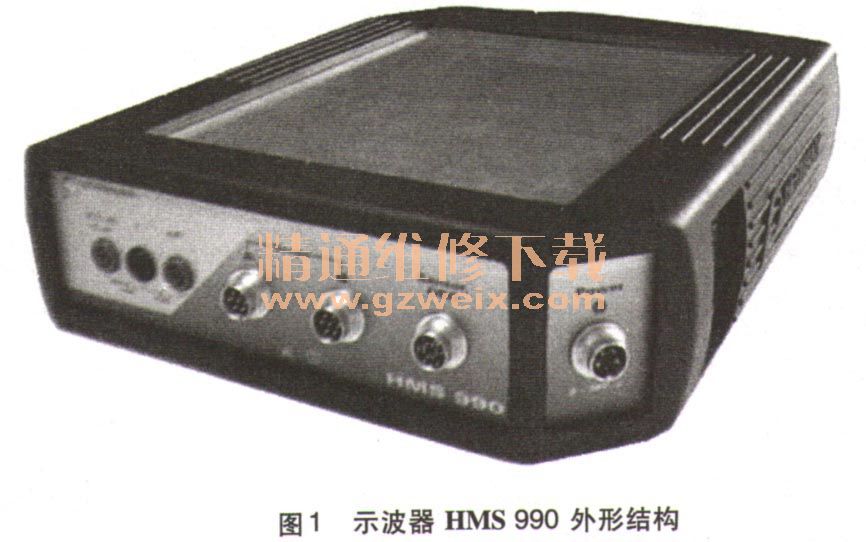

1．示波器HMS 990外形结构及连线分配图（图1、图2）

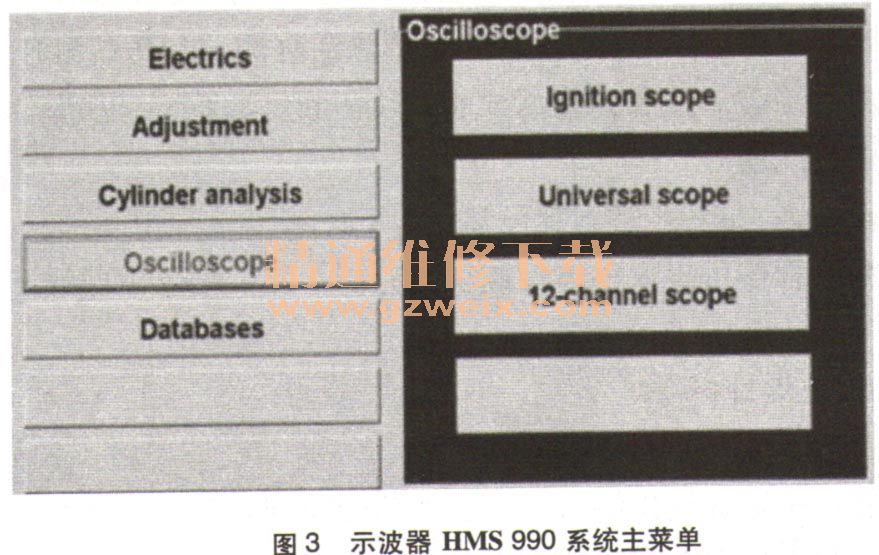

    2．示波器HMS 990系统主菜单介绍（图3）

    HMS 990程序启动后，在左列视窗显示主菜单：
    Electrics：发动机电气系统；
    Adjustment：发动机调节系统；
    Cylinder analysis：汽缸诊断系统；
    Oscilloscope：波形分析系统；
    Data bases：汽车数据档案；
    System Parameters：系统参数设置。
    3．示波器HMS 990系统分菜单介绍
   （1）Electrics发动机电气系统。
    Battery/start test：蓄电池／启动测试。
    测试汽车发动机综合性能，显示动态量值。
    Generator test：发电机诊断。
    汽车发电机全功能量值诊断显示。
    Multimeter：多功能测试电表。
    多功能测试电表，提供电压、电流、电阻、频率、温度和压力量度。同时可记录最大、最小和相关量值功能（需选配有关传感器接线）。
   （2）Adjustment发动机调节系统。
    Ignition：点火信号测试。
    点火信号测试程序提供汽车速、点火正时、提前角（需另配正时照灯）、上止点火角。
    Ignition angle／exhaust gas：提前／尾气测试。
    提前／尾气测试程序可同时提供转速、上止点火角、尾气分析（CO、HC值）。需选配HGA 200尾气分析仪和配接联网线。
    Lambda／exhaust gas：λ／尾气。
    λ／尾气测试程序可同时提供转速、尾气分析（CO、HC、CO2、O2值）。需选配HGA200或HGA 400尾气分析仪和配接联网线。
   （3）Cylinder analysis汽缸诊断系统。
    Compression：汽缸缸压对比测试。
    汽车汽缸缸压对比测试程序可提供各汽缸启动电流波形或换算值（由蓄电池耗电量取样）；尤其适用于带三元催化器汽车系统，并且排除断缸测试和传统缸压表测试所做成的破坏及数值误差、兼耗费工时。注意：此测试前必须切断供油系统，如燃油泵保险丝、输油管加压、断开油喷油器接线座等！
    True Engine Running：缸转平均对比测试。
    缸转平均对比测试程序可提供整体转速功况分析，测试结果由曲线图表和换算值显示某汽缸的功况故障。
   （4）Oscilloscope波形分析系统。
    Ignition Oscilloscope：点火波形测试。
    发动机点火信号经由输入输出端取样，引发功能需配合专用接线座，可支援以下汽车点火系统：由白金点火分电器至双点火线圈无分电盘系统。
    Double ignition system：双极性点火系统。
    UniVersal Oscilloscope：通用波形测试。
    双频道信号，可任意选择单频道或双频道显示、或由第三信源提供选配功能。可不间断提供测试波形。
    12-Channel Oscilloscope12：通道波形测试。
可多至同步量度12个信源。
   （5）Data bases汽车数据。
    Basic Settings：基本参数设置。
    提供不超出12个汽缸汽油发动机，并可任意自行设定点火顺序及常规与双极性点火系统车型参数；用者并无必要提供车型原厂数据资料均可进行测试。如需维修资料可选配“汽车数据光盘”做参考。
   （6）System Parameters系统参数设定。
    DesktopHMS 990：语言选择。
    在动态诊断过程中可随时选取不同语言系统（只提供简体中文、英文语言系统给中国市场使用；如需其他语言系统可另行选购）。直接按有关国家旗帜图形便可启动开关功能。
