AC/DC changeoVer交／直流转换：
    A1～A6线组可设定为DC或AC输入。而B组通常预设为DC输入。
    选择信号窗颜色：
    鼠标击取“颜色”键，可选择所需颜色曲线。
（4）设定时间坐标和通道数量（图20）。

    鼠标击取或按F6键可设定取样率，如图21所示。

    时间坐标设定表，依预设栏选取，例如：鼠标点取100ms，则影像摄取时间为100ms以上22）。

    通道提供记录数量分别是：4、8或12通道。例如用者需要通道数量为5条，则必须选取8条通道。
    已选定时间坐标值会显示在右下角，而视窗右边通道栏亦同步更新。按此键可提供进一步资料。

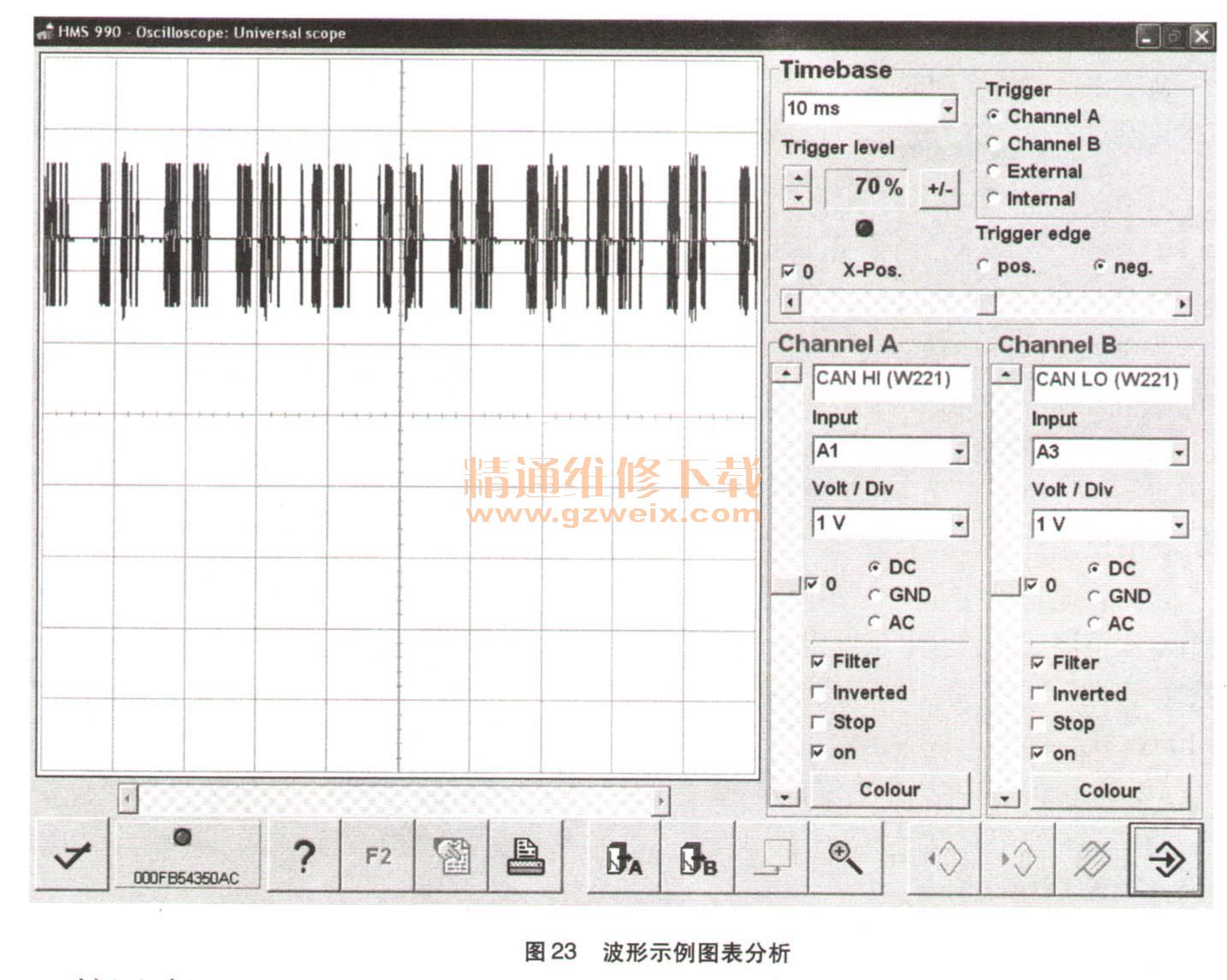

  6．波形示例图表分析（图23）

   （1）“time base”为时间坐标，范围“20us～1”可选，单组图像时间平均分成10格。
    时间坐标：1s、0.5s、0.2s、0. Is、50ms、20ms、10ms、5ms、2ms、1ms、500us、200us、100us、50us、20us分格。时间坐标设定1s／分格，视窗共10格。尚有100％设定：可自动显示完整影像曲线，单组图像时间平均分成10格。
   （2）文档中的“trigger”为触发选择菜单。
    下面的子菜单选项channel A代表A通道、channel B代表B通道、external代表外部触发、internal代表内部触发。
    Channel A或B通道：选择由A或B通道引入的信号触发显示。
    Internal Trigger内部触发：触发信号由HMS 990提供，自动设定10格。
    External Trigger外部触发：“参见“外部触发设定”。
   （3）文档中的“trigger leVel”代表触发水平。
    按“箭头”可选择触发水平。数字显示“正”极％。按“＋／－”键转换极性。
   （4）文档中的trigger edge触发边缘。
    经由选择“＋”或“－”功能窗，用者便可随意连接引发边缘。
    “正”缘经由“底部”至“顶部”触发，“负”缘经由“顶部”至“底部”触发。
   （5）X轴设定。
    X轴（时间坐标）预设“正缘”和“0”坐标，用者可随意移动。
   （6）文档中的“input”代表信号输入端角，通常有7个输入端A1、A2、A3、A4、A5、A6、A7，A7为接地线，其他6个端子为信号输入端。
（7）文档中的“Volt/diV"为电压量程选择菜单，下面有DC、GND、AC三个选项，通常选DC直流选项。
   （8）文档中的“filter”代表滤波器，通常可选；" inVerted”代表反向的，如选择，图形将会反向。
   （9）文档中的“color”是颜色选项，进入可以更改线条的颜色。
   （10）文档中“channel A”和“channel B”通道选项的左侧分别有一个0和一个图标位置点，用于定义横坐标的基准点，当0前的表示符为对号时横坐标选通常状态；当0前的表示符为空时，图标位置在哪儿则横坐标在哪儿；通常选在0位，如需要更改要将0前的对号点掉。
   （11）HMS 990状态指示灯：红色代表连接中断，黄色代表程序下载中，绿色代表系统准备就绪。
