二、用杠杆法来计算各挡速比

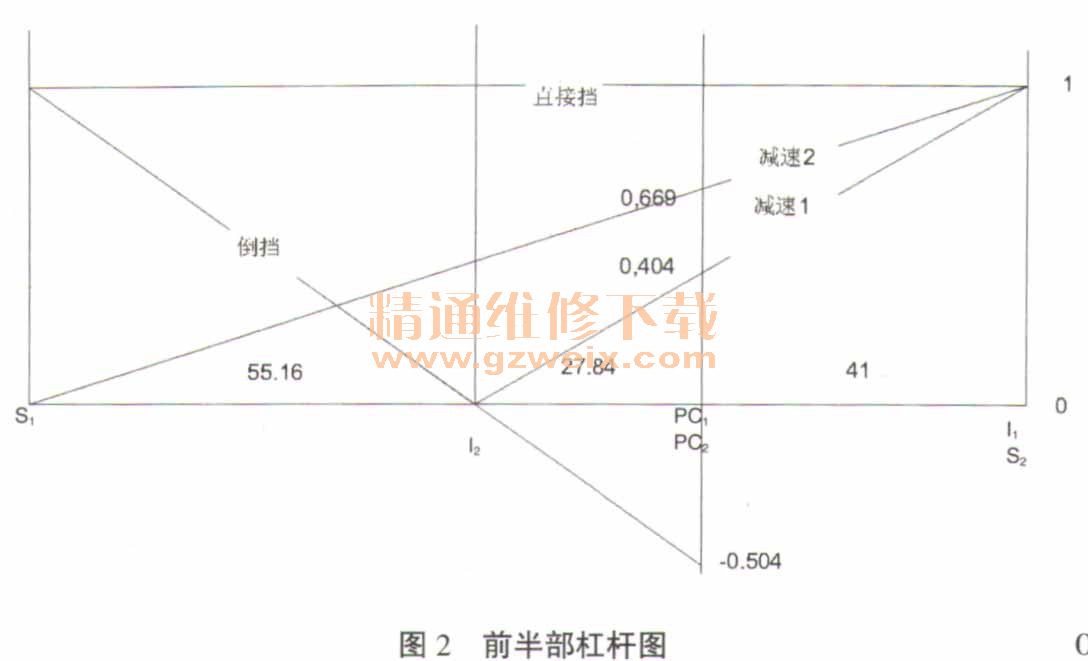

前半部杠杆图如图2所示。
第二排太阳轮55在图中为55x41/81=27.84
第一排齿圈83被断开成55.16和27.84两段。

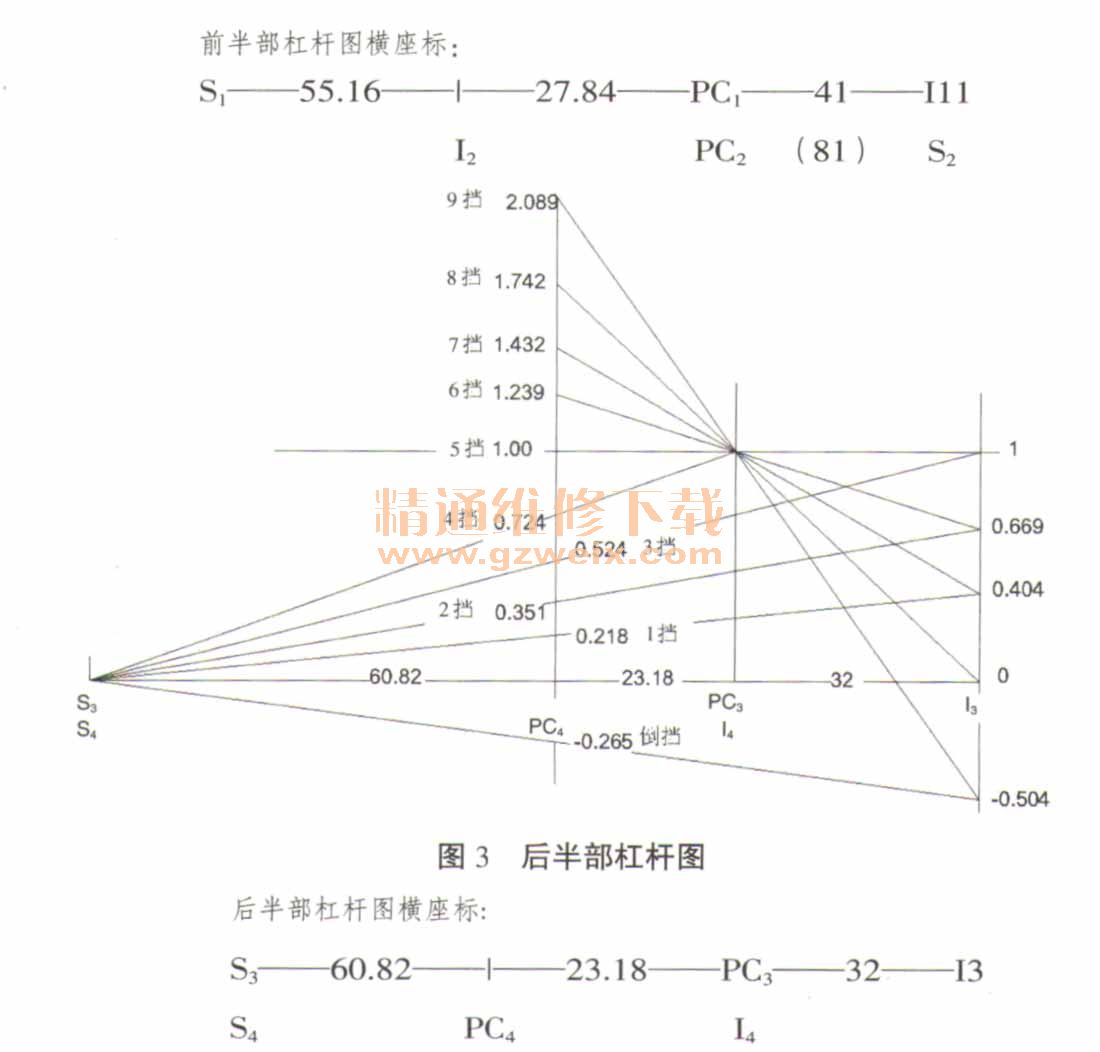

后半部杠杆图如图3所示。
第四排齿圈84在图中为84x84/116=60.82
第三排行星架84+32被断开成60.82和23.18两段。
由于该变速器行星机构工作主要由两元件不同转速输入,第三元件输出不同挡位转速的工况,因此采取以发动机转速为1,而未采用以输出轴转速为1的常规方法。1挡:前半部I2=0,I1=1作连线,PC2输出:
1:(27.84+41)=X:27.84 X= 27.84/68.84 =0.404
后半部S3=0I3=0.404作连线,PC4输出:
0.404:(84+32)=X:60.82 X= 0.404x60.82/116 =0.2118
速比是转速的倒数。1挡速比1/0.2118 = 4.72
2挡:前半部S1=0,I1=1作连线,PC2输出:
1:(83+41)=X:83 X=83/124 =0.669
后半部S3=0,13=0.669作连线,PC4输出:
0.669:(84+32)=X:60.82 X=0.669x60.82/116=0.351
速比是转速的倒数。2挡速比1/0.351= 2.849
后半部杠杆图横座标:
S3-----60.82-----I----- 23.18---- PC3-----32-----13
S4 PC4 I4
3挡:前半部I2=1, I1=1作连线,PC2输出1:
后半部S3=0,I3=1作连线,PC4输出:
I:(84+32)=X:60.82 X=1x60.82/116 =0.524
速比是转速的倒数。3挡速比1/0.524=1.908
4挡:前半部不参加工作,后半部也仅第四排单排工作。
后半部S4=0, I4=1作连线,PC4输出:
1:84=X:60.82 X=1x60.82/84=0.724
S3=0, I3=1作连线,PC4输出。4挡速比1/0.724=1.381
5挡:前半部I2=1,I1=1作连线,PC2输出1:
后半部PC3=1, I3=1作连线,PC4输出1:
5挡速比是转速的倒数也为1。
6挡前半部S1=0, I1=1 作连线,PC2输出:
1:(83+41)=X:83 X= 83/124 =0.669
后半部 PC3二=1,I3=0.669作边线PC4输出
(1-0.669):32=X:23.18 0.331:32=X:23.18
X=0.331 x23.18/32 =0.239 0.239为增加转速
实际转速1+0.239=1.239
6挡速比是转速的倒数也为1/1.239 =0.807
7挡:前半部I2=0, I1=1作连线,PC2输出:
1:(27.84+41)=X:27.84 X =27.84/68.84=0.404
后半部PC3=1, I3=0.404作连线,PC4输出:
(1-0.404):32=X:23.18 0.596:32=X:23.18
X=0.596x23.18/32=0.431 0.431为增加转速
实际转速1+0.431=1.431
7挡速比是转速的倒数也为1/1.431=0.698
8挡:前半部I2=0, I1=10作连线,PC2输出被制动为0:
后半部PC3=1, I3=0作连线,PC4输出:
后半部PC3=1, 13=0.404作连线,PC4输出:
(1-0):32=X:23.18 1:32=X:23.18
X=1x23.18/32 =0.724 0.724为增加转速
实际转速1+0.724=1.724
504 8挡速比是转速的倒数也为1/1.724 =0.580
9挡:前半部I2=0, S1=1作连线,PC2输出负数:
1:55.16=-X:27.84 X=27.84/55.16 =-0.504
后半部PC3=1,I3=-0.504作连线,PC4输出:
[1-(-0.504)]:32=X:23.18 1.504:32 =X:23.18
X=1.504x23.18/32=1.089 1.089为增加转速
实际转速1+1.089=2.089
9挡速比是转速的倒数为1/2.089 =0.478
倒挡:前半部I2=0, S1=1作连线,PC:输出负数:
1:55.16=-X:27.84 X=27.84/55.16=-0.504
后半部S3=0,I3=0.404作连线,PC4输出:
-0.504:(84+32)=X:60.82X=-0.504x60.82/116=-0.264
倒挡速比是转速的倒数为1/-0.264 =-3.78
