三、工作原理及检测
电控空气悬架系统利用传感器(包括开关)对汽车行驶时路面的状况和车身的状态进行检测,将检测信号输入ECU进行处理。ECU通过驱动电路控制空气悬架系统的执行器动作,完成悬架特性参数的调整。即在车辆行驶过程中,根据实际需要,使悬架系统的基本控制参数,如刚度、阻尼,可随时调节,从而达到最佳的平顺性与稳定的行车状态。
1.压力传感器G291的检测
压力传感器G291电路接线如图8所示,3根导线均与电控单元J197相连,分别为电源线、信号线、接地线。检测时的操作步骤如下:
(1)打开点火开关,用万用表20 V电压挡测量电源线与接地线之间电压。电压值应在标准值范围内,否则电控单元J197发生故障或传感器与J197之间导线发生故障。
(2)运转发动机,用万用表20 V电压挡测量信号线与接地线之间电压。电压值应在标准值范围内,否则为传感器损坏。
2.压缩机温度传感器G290的检测

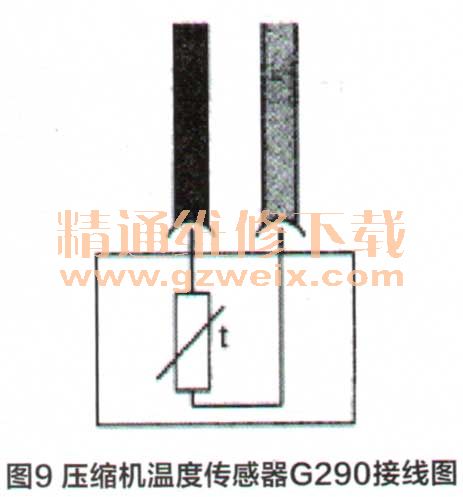

压缩机温度传感器G290电路接线如图9所示,2根导线均与电控单元J197相连,分别为信号线、接地线。检测时的操作步骤如下:
(1)断开传感器插接器,测量传感器电阻值。电阻值应在标准值范围内,否则传感器损坏。
(2)打开点火开关,测量信号线与接地线之间电压。电压值应在标准值范围内,否则电控单元J197发生故障或传感器与J197之间导线发生故障。
3.车身高度传感器G77的检测
车身高度传感器G77电路接线如图10所示,3根导线均与电控单元J197相连,分别为接地线、信号线、电源线。检测时,打开点火开关,其操作步骤如下:
(1)用万用表20V电压挡测量电源线与接地线之间电压。电压值应在标准值范围内,否则电控单元J197发生故障或传感器与J197之间导线发生故障。
(2)弹跳车身,用万用表20 V电压挡测量信号线与接地线之间电压。电压应产生变化,否则为传感器损坏。
4,车身加速度传感器G343的检测
车身加速度传感器G343电路接线如图11所示,3根导线均:与电控单元J197相连,分别为接地线、信号线、电源线。检测时,打开点火开关,其操作步骤如下:
(1)用万用表20V电压挡测量电源线与接地线之间电压。电压值应在标准值范围内,否则电控单元J197发生故障或传感器与J197之间导线发生故障。
(2)在快速移动传感器的过程中,用万用表20V电压挡测量信号线与接地线之间电压应产生变化,否则为传感器损坏。
