8．减振支柱阀N148的检测
    减振支柱阀N148的电路接线如图14所示，2根导线均与电控单元J197相连，分别为电源线、信号线。检测时，断开支柱阀插接器，其操作步骤如下：

    （1）测量支柱阀绕圈阻值，阻值应在标准值范围内，否则支柱阀损坏。
    （2）打开点火开关，用万用表20V电压档测量电源线电压。电压值应在标准值范围内、否则电控单元J197发生故障或调节阀与J197之间导线发生故障。
    （3）打开点火开关，模拟支柱阀工作条件，用万用表20 V交流电压档测量信号线与接地之间的电压变化。电压值应在标准值范围内，否则电控单元J197发生故障或调节阀与J197之间导线发生故障。
    9.排气阀N111的检测

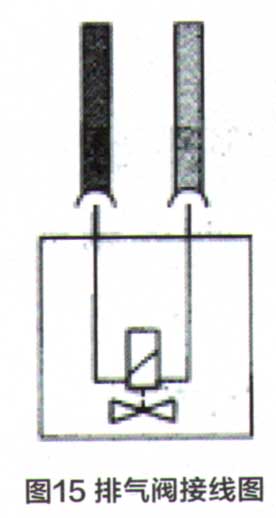

    排气阀N111的电路接线如图15所示，2根导线均与电控单元J197相连，分别为信号线、接地线。检测时，断开排气阀插接器，其操作步骤如下：

    （1）测量排气阀绕圈阻值。阻值应在标准值范围内，否则排气阀损坏。
    （2）打开点火开关，模拟排气阀工作条件，用万用表20V电压档测量信号线与接地线之间电压。电压值应在标准值范围内，否则电控单元J197发生故障或排气阀与J197之间导线发生故障。
