5．压缩机继电器J403的检测

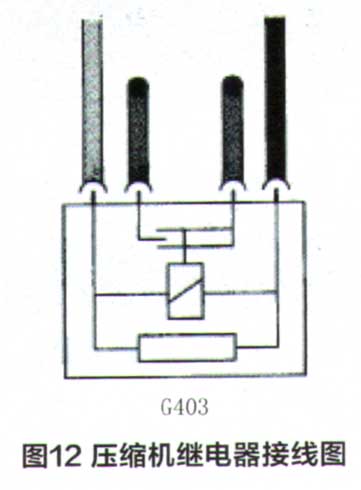

压缩机继电器J403电路接线如图12所示，4根导线中第一根和第四根与电控单元J197相连，分别为接地线、
ECU、供电线；第二根和第三根分别为压缩机供电线、
蓄电池电源线。检测时的操作步骤如下：
（1）断开继电器插接器，打开点火开关，用万用表20V直流电压挡测量第一根与第四根导线之间电压。电压值应在标准值范围内，否则电控单元J197发生故障或传感器与J197之间导线发生故障；测量第三根导线电压是否为
蓄电池电压，否则该线至
蓄电池之间电路发生故障。
（2）连接继电器插接器，打开点火开关，用万用表20V直流电压挡测量第二根线，即压缩机供电线电压应为
蓄电池电压，否则继电器损坏。
6．压缩机电动机V66的检测
压缩机电动机V66仅看两根导线，分别为压缩机电动机的接地线和供电线。检测时，断开电动机插接器，其操作步骤如下：
（1）测量电动机绕组的阻值。阻值应在标准值范围内，否则电动机损坏。
（2）打开点火开关，用万用表直流20V电压挡测量供电线电压。电压值应在标准值范围内，否则检查压缩机继电器。
（3）关闭点火开关，用万用表电阻挡测量电动机接地线搭铁是否良好，否则该电路发生故障。
7.减振器调节阀N336的检测
减振器调节阀N336的电路接线如图13所示，2根导线均与电控单元J197相连，分别为信号线、接地线。检测时，断开调节阀插接器，其操作步骤如下：
（1）测量调节阀绕圈阻值。阻值应在
标准值范围内，否则调节阀损坏。
（2）打开点火开关，模拟调节阀工作条件，用万用表20 V交流电压档测量信号线与接地线之间的电压。电压值应在标准值范围内，否则电控单元J197发生故障或调节阀与J197之间导线发生故障。
