在2016年4月25日开幕的北京车展上，东风日产西玛正式上市销售，它是东风日产推出的一款运动中型车，采用四门轿跑风格。
    本文主要介绍该款车的车身尺寸，以便于维修人员学习掌握。车身尺寸图也叫车身定位图，下面主要以图片的形式分别从发动机舱、乘客舱、后车身、车顶、车身底板来介绍。

    一、发动机舱
    2016款东风日产西玛发动机舱尺寸如图1所示。所有图形测量尺寸单位是毫米（英寸），带＊的尺寸表示车辆左右两侧对称的相同尺寸。

    二、乘客舱

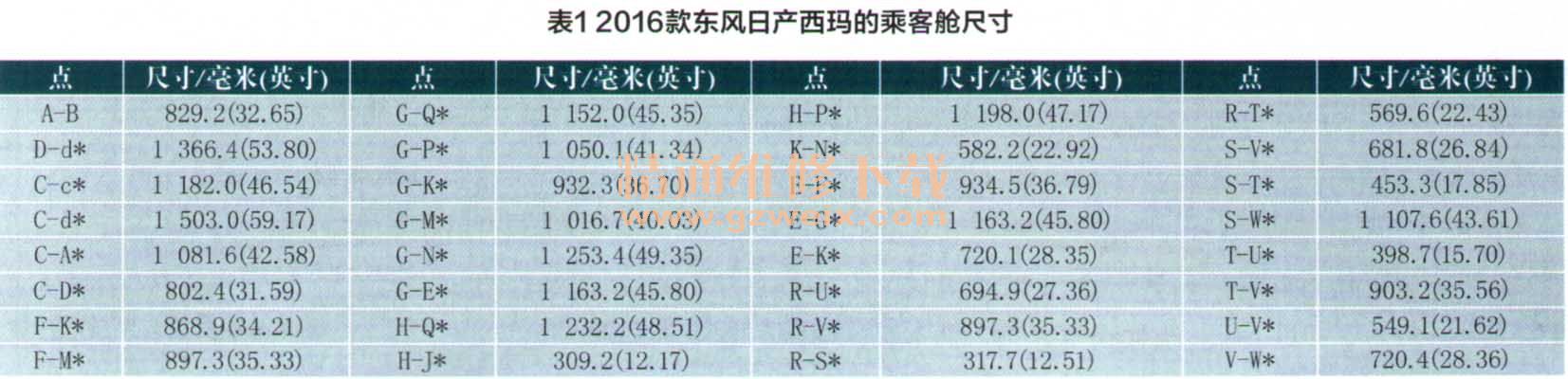

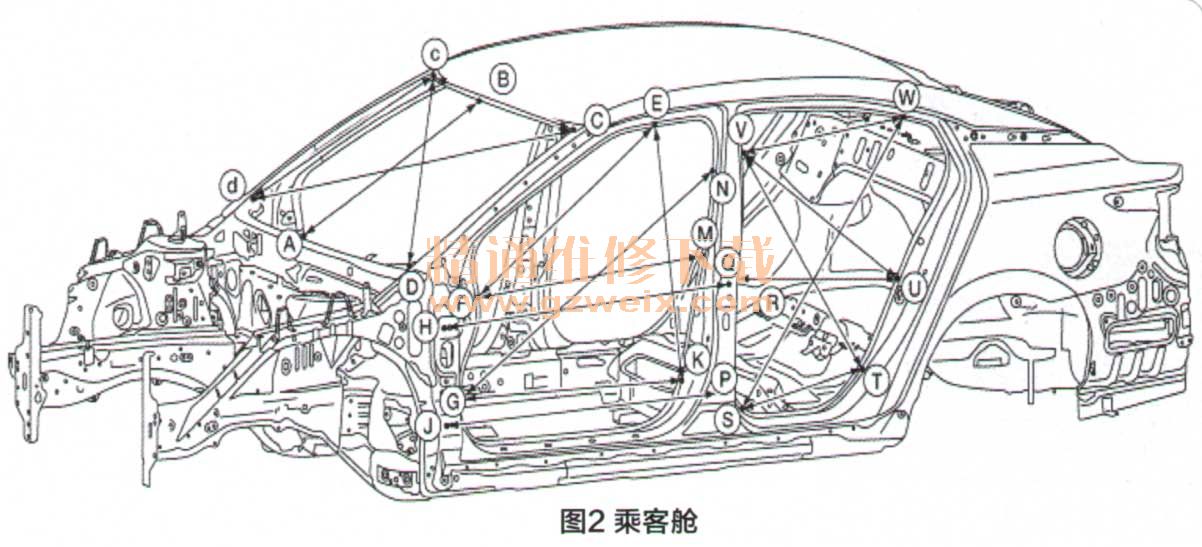

    该款车的乘客舱尺寸如图2和表1所示。





    三、后车身
    该款车的后车身尺寸如图3所示。

    四、车顶
    该款车的车顶尺寸如图4所示。

    五、车身底板
    该款车的车身底板尺寸如图5所示，为车辆的底视图和侧视图。侧视图中的虚拟基线低于基准线200mm。
