远程诊断仪对软性故障的实用意义
来源:汽车维修技师  作者:佚名  2017-01-24 13:15:58

    3.全新途观启动瞬间偶发失效
    (1)故障车辆信息。
    车型:上汽大众全新途观,配置CEA 1.8T发动机、一键启动系统。
    行驶里程:58000km
    (2)故障现象:据客户反映该车有两种故障现象,一是偶尔按下启动按钮的瞬间,仪表中转速表会正常运转一下后马上归零,类似于车辆启动瞬间又马上熄火;二是偶尔按下启动按钮瞬间,启动机根本就无任何的反应,但是第二次再按下启动按钮启动却一切正常。故障出现的频率极低。
    (3)故障传统方法检修。

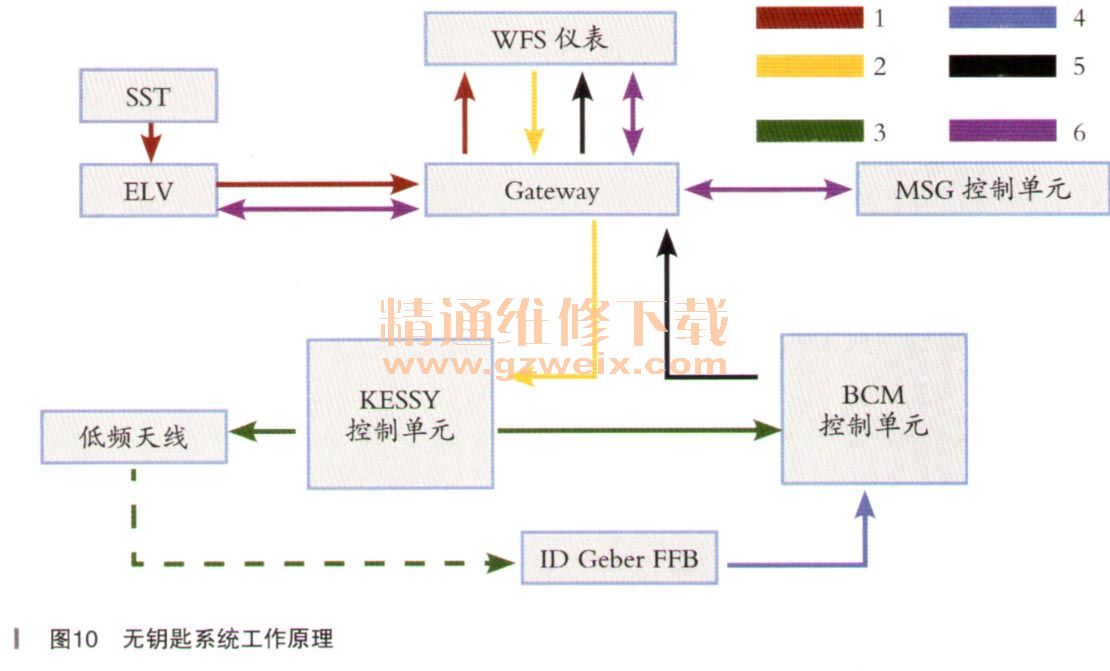

    本站技师首先根据无钥匙工作原理图(如图10所示)进行了综合分析,在相继更换了ELV、SST按钮、启动机、50端子继电器之后,最后更换了全车线束,故障依旧无法解决,请求远程诊断来给予支持。

    (4)远程诊断仪的数据跟踪与分析。

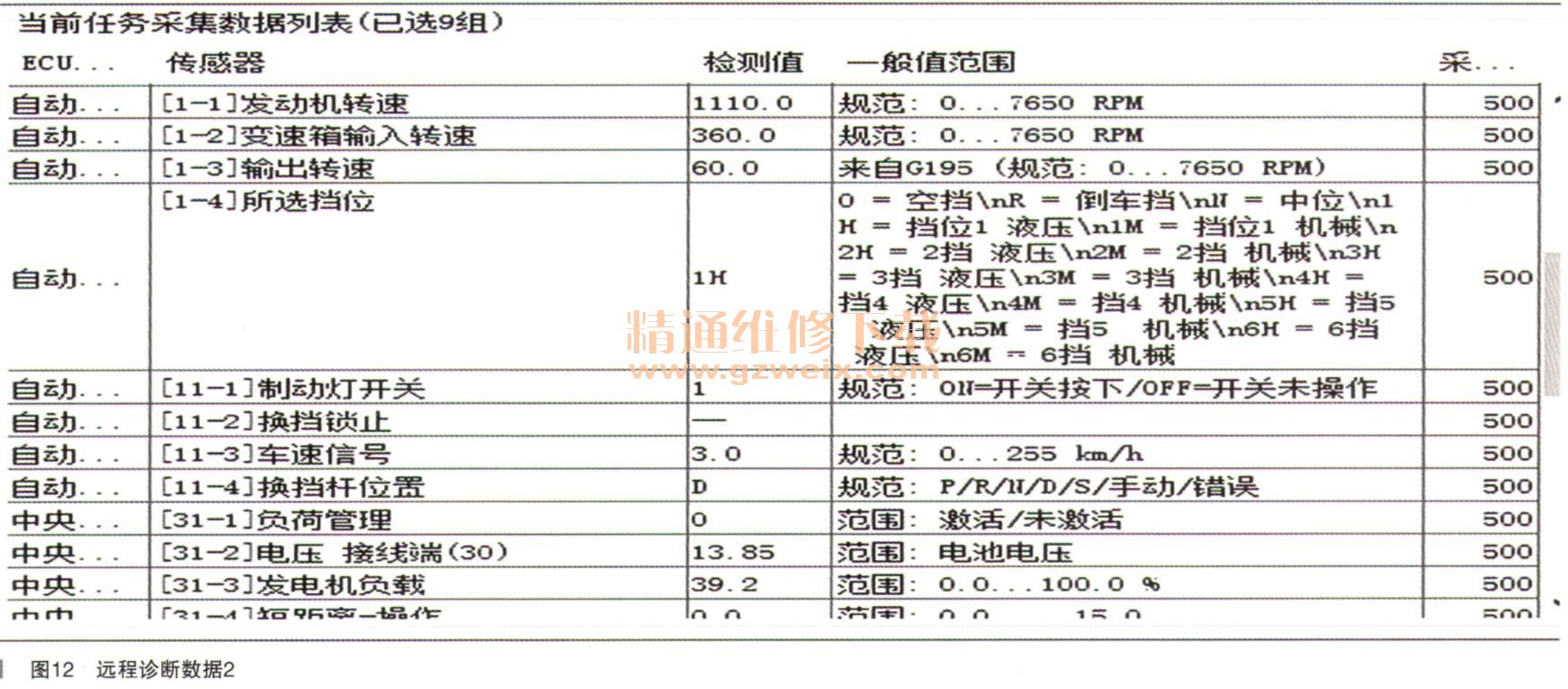

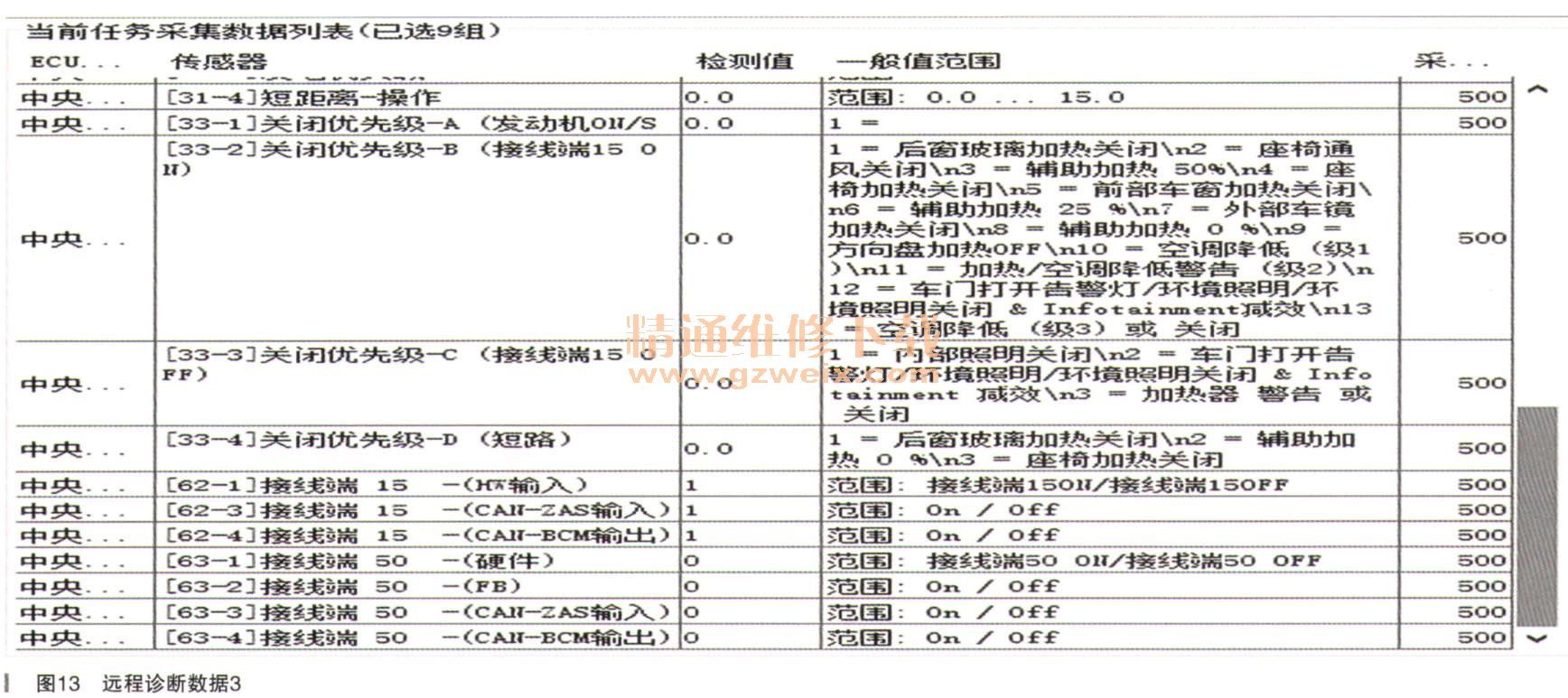

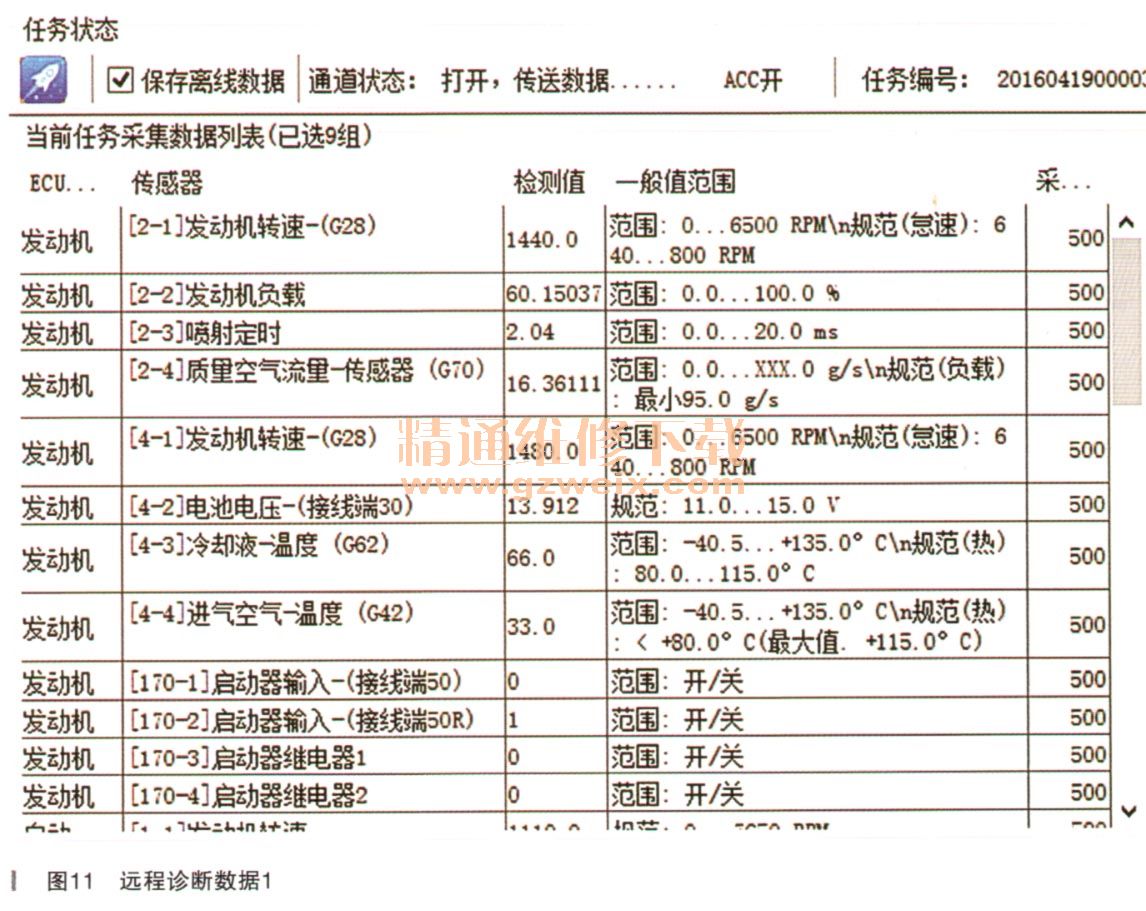

    远程诊断仪的连接与数据选择。连接好远程诊断仪,选择相应的数据(如图11~图13所示)。





    远程诊断仪的升级。在远程诊断仪安装到客户车辆上使用一段时间之后,客户反映故障出现,但是由于远程诊断的局限性,导致异常数据仍然无法及时被监测,究其原因是远程诊断仪在正常情况下,点火开关打开15s之后才能正常接收和发送数据,而该故障车辆只是在打开点火开关瞬间出现故障,因此无法监测故障的有效数据。经与远程支持老师沟通后,升级了远程诊断仪,保证远程诊断仪24h不间断监控数据。这样做的唯一风险就是客户车辆会存在漏电,如果停放5天左右可能无法启动

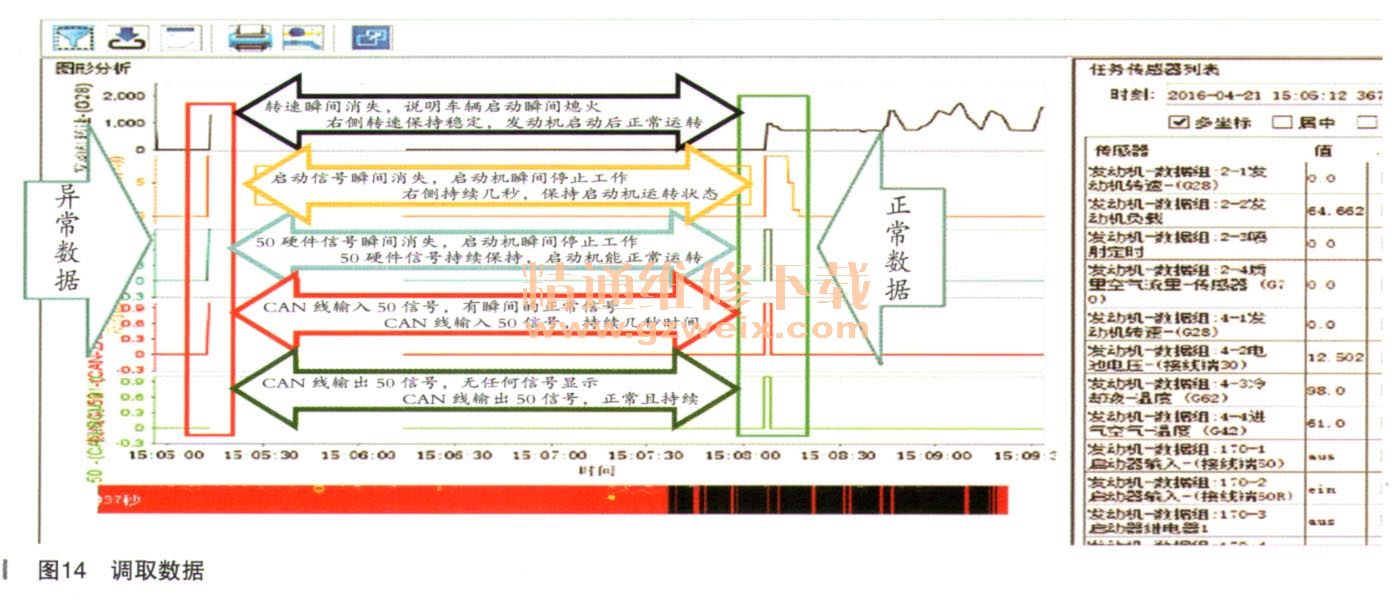

    远程数据的跟踪。客户来电反映,刚刚出现了一次故障,经调取数据,相关数据图片如图14所示。

    远程数据分析。通过远程数据可以看出,客户在当天下午15:05分12秒左右启动一次,发动机转速瞬间上升后消失,而此时启动机START信号有瞬间输入,50硬件信号及CAN线50输入信号都有瞬间输入,唯独CAN线50信号输出无信号,这个应该是导致启动机无法正常运转的原因。后面一次启动的正常信号(15:08分左右)则形成鲜明对比。据此分析,故障点应该在BCM控制单元的本身了。
    更换了BCM试车,一个月左右,客户反映问题不再出现,至此故障彻底排除。
