CA1121J柴油车起动机不运转故障诊断
来源:汽车维修  作者:佚名  2017-01-23 07:28:06

    一辆行驶里程约4000km、发动机型号:CA6110的CA1121J型柴油车。车主反映:该车起动后,打开点火开关,起动机几乎不运转。
    故障诊断:
    1.油、气、电检测
    (1)油、气方面检测,通过简单的外观检查没有发现有泄漏的地方;
    (2)用万用表读取蓄电池的电压为23V。
    2.诊断思路
    (1)加装起动电源,消除蓄电池电量不足的干扰;
      (2)确认变速器换挡杆处于空挡位置;
      (3)掀起车头,通过副起动开关起动发动机。如图1所示。

    (4)故障排查。
    1)再次确认钥匙在ON挡,变速器换挡杆在空挡,点动副起动开关,起动机几乎不运转,起动阻力大,初步怀疑起动机故障。

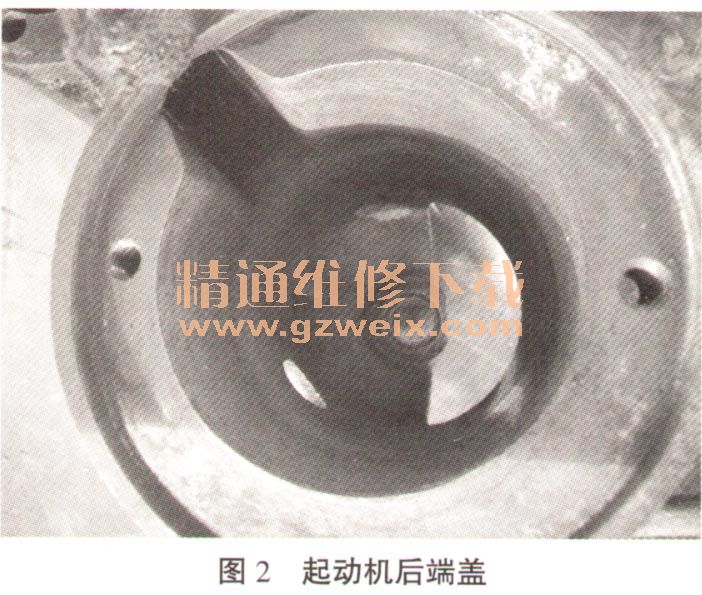

      2)拆卸该车的起动机,发现其后端盖锈蚀严重,如图2所示。对其进行修复,组装该起动机后,并对其进行了车下测试,发现起动机不能自动停止,如图3所示。



      理论分析:柴油车起动机上有3个接线柱,1个细接线柱,2个粗接线柱,其中一个粗接线柱没有任何连接部件,另一个与直流电动机通过传导钢片相连。一般无任何连接部件的粗接线柱直接与蓄电池正极相连,当细接线柱有电时,起动机运转。起动机运转后,断开细接线柱的电线,如图3中1号所示,发现起动机一直工作,无法停止,驱动齿轮一直运转,如图3中2号所示。

[1] [2]  下一页
