基于最小二乘复频域法的某齿轮箱测试研究

来源：汽车维修作者：佚名 2017-02-17 08:00:23

3．模态参数识别

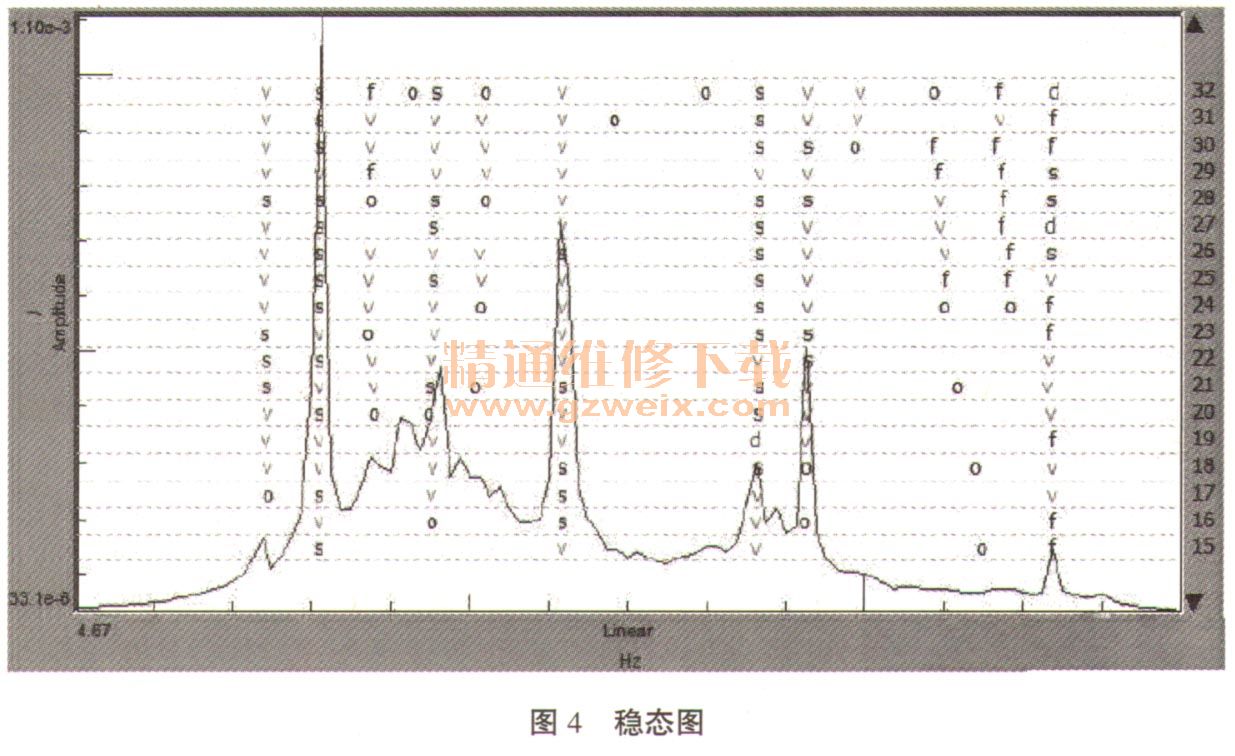

通过LMS Test.lab软件可以求得互功率谱函数阎，还能够集总平均传递函数，并且对曲线进行拟合，采用最小二乘复频域法得到图4所示的试验稳态图。

在稳态图中，假定的极点数目在右纵轴上表示，频响函数实部幅值在左纵轴上表示，频率在横轴上表示。其中f表示的是在给定精度范围内，频率响应函数在假定极点增加时在频率处保持稳定的状态；d表示的是在频率和阻尼处保持稳定的状态；v表示在模态参与因子与频率处保持稳定的状态；s表示在模态参与因子同阻尼和频率处保持稳定的状态。模态阶数的选择是在图4中将纵向大体相似的s所对应的频率作为1阶。在稳态图中可以找出可能的模态及对应的模态参数，表2为初始模态参数。
