汽车交流发电机工作原理与工作特性

来源：汽车维修作者：佚名 2017-03-31 09:02:49

    四、交流发电机的结构组成

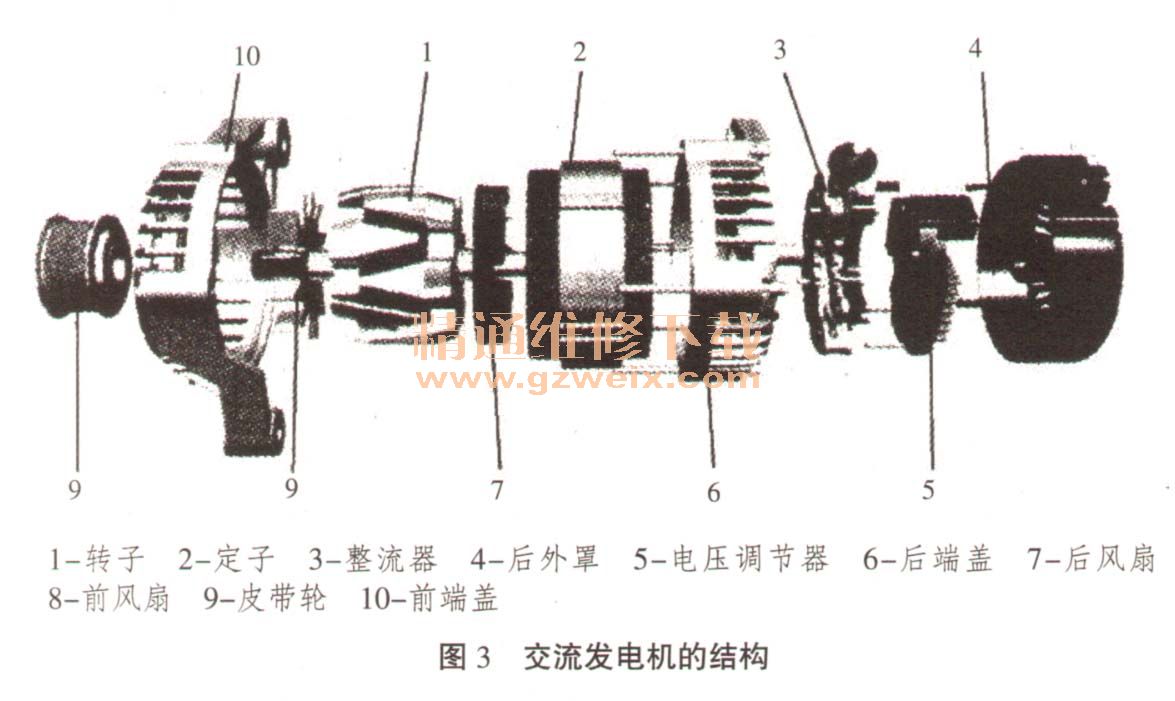

    交流发电机一般由转子、定子、皮带轮、风扇、整流器、前后端盖和电刷组件等部分组成，其结构如图3所示。

      1．转子
   （1）作用，转子的作用是产生旋转磁场。

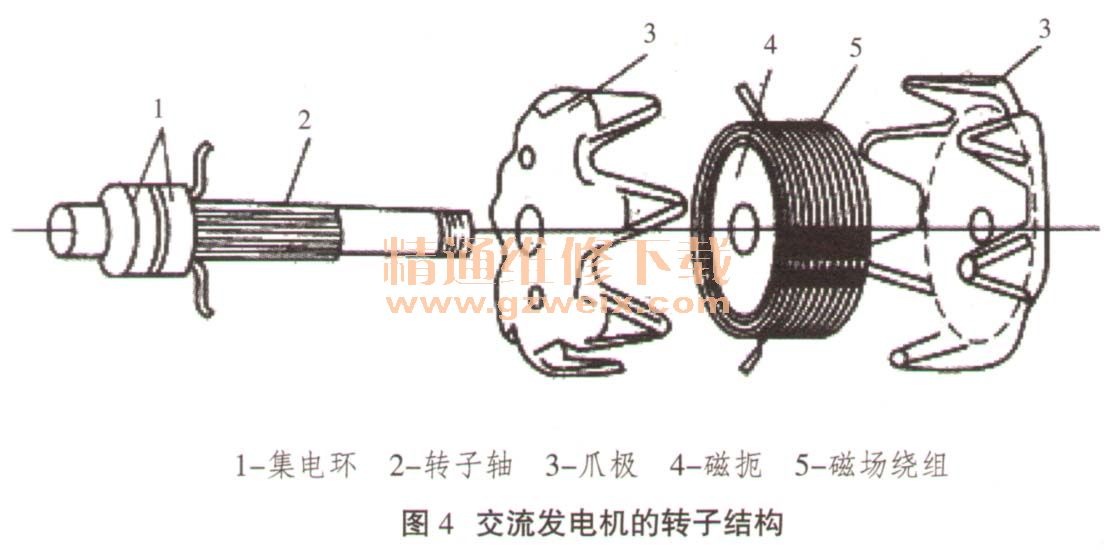

   （2）组成：转子由爪极、铁芯、磁场绕组和集电环等组成，如图4所示。

    爪极有左、右2块，每块上有6个磁极。2块爪极压在转子轴上，磁场绕组绕在铁芯上。集电环又叫滑环，由彼此绝缘的2个铜环组成。集电环压装在转子轴的一端。
    磁场绕组的2端分别焊接在2个集电环上，集电环分别与发电机后盖上的2个电刷相连。当电刷与直流电源接通时，电流流过磁场绕组产生磁通，使一块爪极磁化为N极，另一块磁化为S极。
    2．定子
   （1）作用：定子又称电枢，是用来产生交流电的。

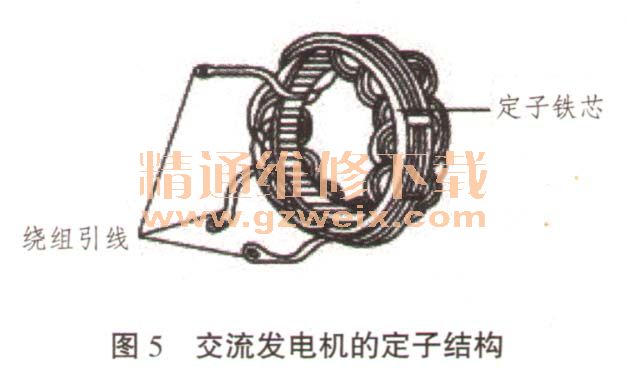

     （2）组成：定子由定子铁芯和定子绕组组成，如图5所示。

    定子铁芯由内圆带槽的环状硅钢片叠压而成，定子绕组按一定的规律对称安放在定子铁芯槽内。定子绕组为三相绕组，有星形（Y）和三角形（D）2种连接方式。当采用星形（Y）连接时，三相绕组的3个末端连接在一起，3个始端作为交流发电机的输出端，如图6（a）所示。当采用三角形（△）连接时，一相绕组的始端与另一相绕组的末端连接在一起，共有3个连接点，这3个连接点作为交流发电机的输出端，如图6（b）所示。
