一辆行驶里程约2.2万km的2011款迈腾B7L轿车。该车挂上倒车挡没有外部环境影像，摄像头没有翻起，引导线正常。
    故障分析：迈腾倒车影像系统通过显示单元为驾驶员呈现汽车后方交通情况的图像，以辅助驾驶员倒车。系统示意图如图1。

    在15号端子开启或发动机运行的状态下，通过选择带手动变速器的车辆上的倒挡或带自动变速器的车辆上“R”挡，车速低于15km/h时启动该系统。
    故障诊断：
    1．查询倒车影像控制单元J772没有故障存储，检查倒挡信号正常。

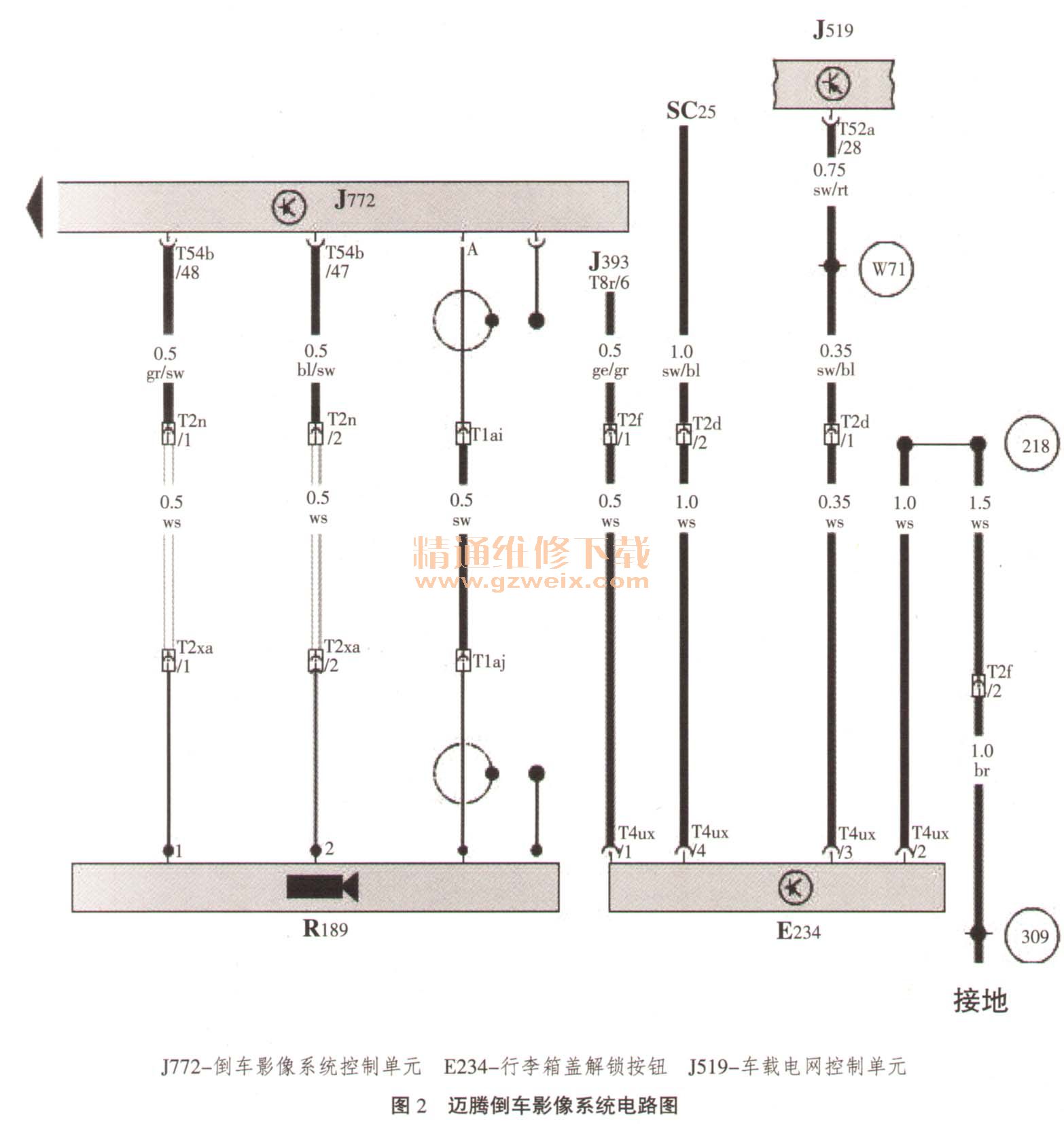

      2．按电路图（图2），分析线路。

     （1）R189摄像头上的针脚：
      1号脚与J772T54b/48脚连接，供电。2号脚与J772T54b/47连接，接地。
     （2）E234解锁按钮上的针脚1-4:
      1号脚与J393控制单元T8r/6连接，供电（15号电）。
      2号脚接地。
      3号脚与J519车载电源控制器的T52a/28脚连接，挂倒挡时供蓄电池电压（摄像头电机驱动）。
4号脚与SC25保险连接。
      3．检查R189的1号脚没有电压，E234上的4号脚电压时有时无，通过分析确定是这2条线路有问题。检查到行李箱左侧插头连接处，这里供电正常。再检查这2条线路的导通没问题，说明就是插头插接不正常。

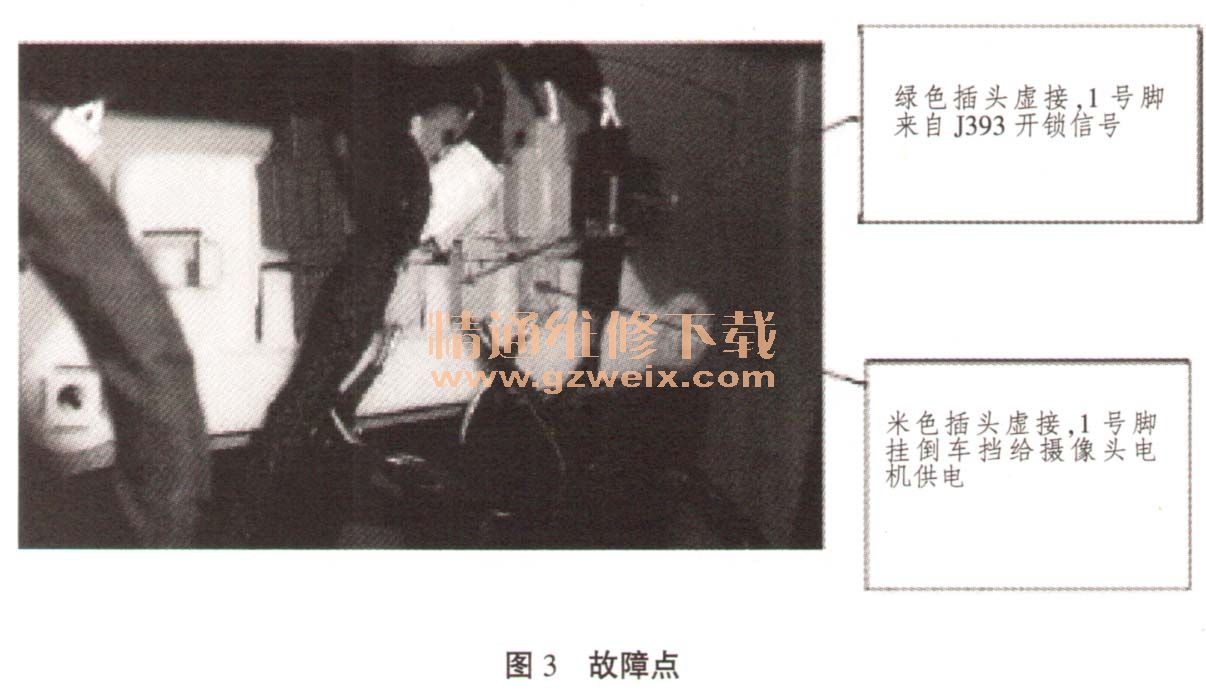

    图3所示为故障点，行李箱内左侧插头连接T2xa米色、T2f绿色。插头虚接导致供电不正常，致使倒车摄像头不能工作。

    故障排除：调整插接件插脚间隙，摄像头恢复正常。
