2015款全新英朗邮由箱强制通风阀更换流程

来源：汽车与驾驶维修作者：佚名 2017-07-21 08:31:26

摘要：2015款全新英朗曲轴箱强制通风阀膜片在长期使用后可能被腐蚀，极端情况下会导致发动机损坏，存在安全隐患。本文对全新英朗曲轴箱强制通风阀的检查及更换流程实际维修过程进行了详细的叙述。

1 情况描述
部分2015款全新英朗，发动机曲轴箱通风阀膜片耐腐蚀性不在长期使用后膜片可能被腐蚀，极端情况下会导致发动机损存在安全隐患。

    2 检修措施
      （1）检查发动机凸轮轴盖，确认是否有明显的油气渗漏，如有渗漏需同时更换凸轮轴盖垫片。
      （2）拆下点火线圈。
      （3）将发动机控制模块线束导管1从气缸盖罩上松开，断开线束导管2，如下图1所示。

      （4）拆下曲轴箱强制通风管。
      （5）拆下11个凸轮轴盖螺栓，拆下凸轮轴盖放置在已铺好干净布垫的工作台上。拆装过程中注意不要损坏凸轮轴盖及其垫片。

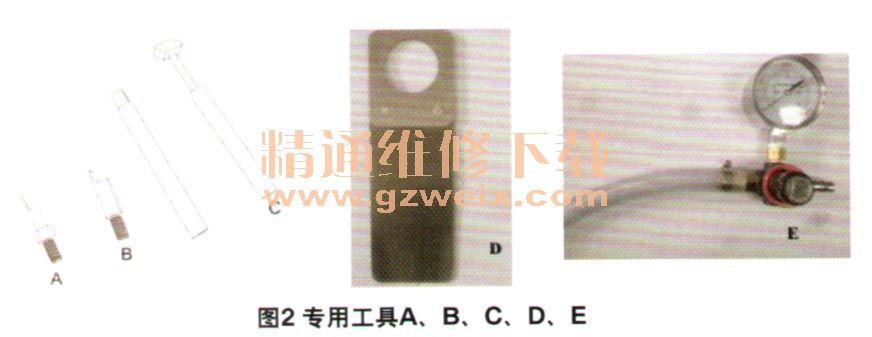

      （6）准备专用工具A、B、C、D、E，如图2所示，以便更换曲轴箱降压调节（PRV）阀。

      （7）在拆下凸轮轴盖后，在下图3标示位置1处，用带刀具A（有曲度接头）的专用工具铲断5个卡扣（下图中虚线表示），使用橡皮榔头等工具敲击专用工具，使刀具一插到底，刀具接口面与阀门上表面持平，用带刀具B（平口接头）的专用工具在位置2处铲断2个卡扣（下图中虚线表示），操作同上，注意小心操作，不划伤位置4底板，使用工具C撬起并取出处于位置3的PRV阀。

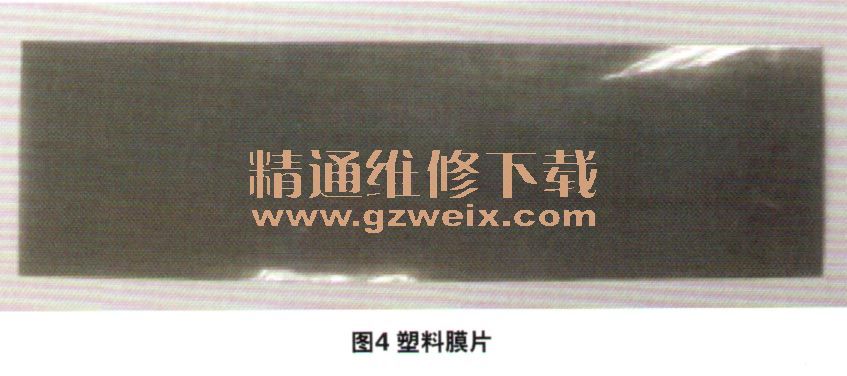

    （8）用干净的布清理凸轮轴盖内的碎屑。使用车辆隔热膜制作塑料膜片（一次性工具），宽30～31 mm，长90 mm以上（图4），用于测试PRV阀安装的密闭性。

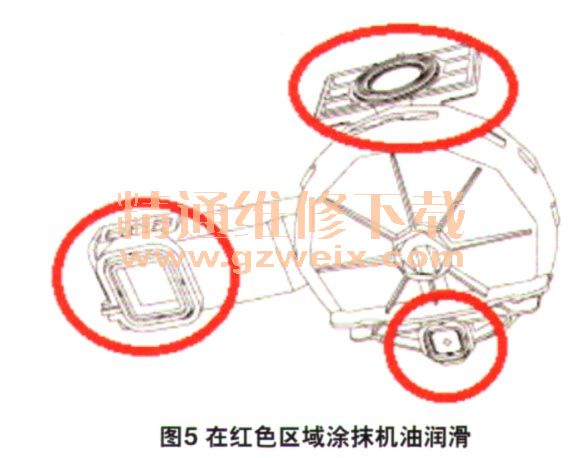

    （9）参照图5在新PRV阀的密封圈（红色标识区域）、塑料膜片和专用工具金属插片D两面涂抹少许机油润滑。
