（10）使用塑料膜片覆盖凸轮轴盖顶部通风孔，专用工具金属插片DA图中虚线插入并覆盖凸轮轴盖侧面通风孔（图6）。

      （11）安装新的PRVA，使用橡皮榔头等工具的长手柄按压PRV阀，安装到位会有两声“嗒”的声响发出，安装到位后取出专用工具金属插片D。
      （12） PRV阀装配的密闭性检测。
    ①目视检查装配件是否装配正确、到位。
    ②接通压缩空气到密闭性测试专用工具E，用手按住管路另一端，调节减压阀出气压力为20 kPa并且稳压30s。

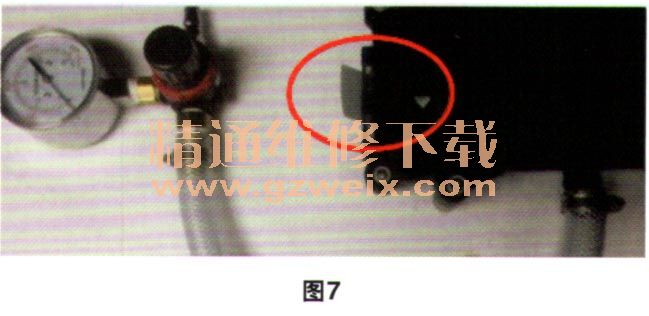

    ③密闭性测试专用工具E的出气口接到凸轮轴罩盖的通风口上，如图7平稳放置罩盖，在没抽出塑料膜片的状态下向PRV阀内充气。

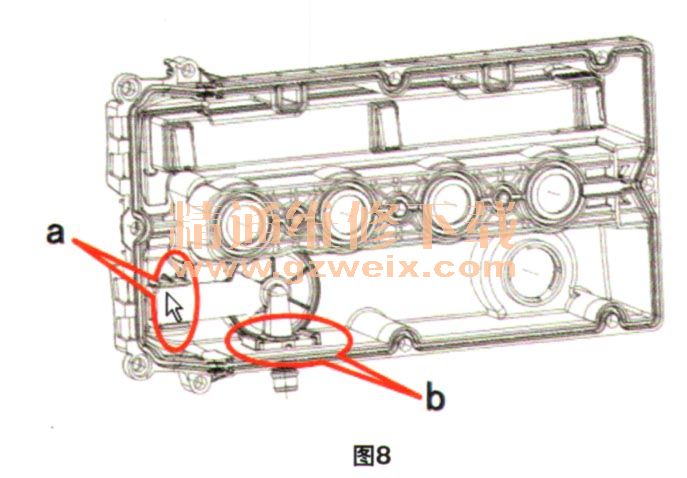

    ④用肥皂水在a、b两处（图8）均匀喷涂，覆盖PRV阀与罩盖的结合部位，观察a、b处是否有气泡冒出，如果有气泡需要分析原因并更换新零件。

    ⑤因安装不当导致漏气，重新装配新PRV阀并进行测试。因罩盖损坏导致漏气，需要更换新罩盖。
    ⑥如无气泡冒出，密闭性测试通过。抽出并报废a处的塑料膜片，清除零件表面的肥皂液。
      （13）再次检查凸轮轴盖及其垫片是否完好，如已损坏则进行更换。
    （14）清洁螺栓及凸轮轴盖螺栓螺纹。
      （15）在凸轮轴盖螺栓上涂上密封胶。

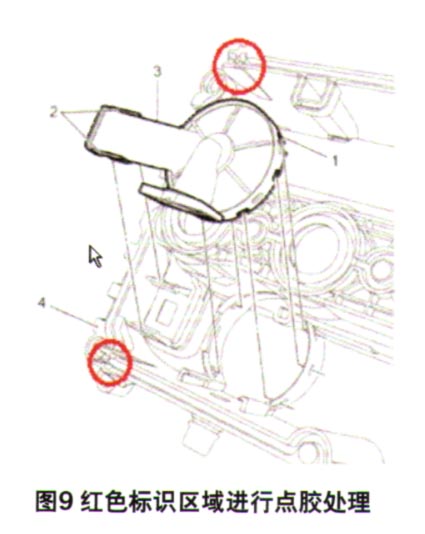

      （16）在图9中红色标识区域进行点胶处理。

      （17）安装凸轮轴盖。
      （18）安装11个螺栓并紧固至8 N.m。
      （19）安装曲轴箱强制通风管。
      （20）将发动机控制模块线束导管1夹到气缸盖罩上，连接线束导管2，如图1所示。
      （21）安装点火线圈。
      （22）打开点火开关，连接通用原厂检测仪GDS启用特殊控制功能，使节气门阀体全开。
      （23）从节气门阀体处观察进气歧管内壁是否有残油，使用吸油仪器清除残油。
