外后视镜电动折叠问题的研究
来源:汽车与驾驶维修  作者:佚名  2017-07-24 08:09:02

    摘要:外后视镜的折叠功能是指汽车两侧的后视镜,在必要时可以折叠收缩起来,分为手动和电动两种。目前的中、高档车上,其后视镜绝大多数都采用了可折叠式的,而对于手动式的折叠后视镜,驾驶员必须把手伸出窗外操作或下车折叠,若在行车中需要对其进行调试,既不方便又不安全,因此,目前这种折叠的后视镜的市场份额在逐渐减少。另外一种就是电动折叠后视镜,这也是比较普遍的一种,其优点是驾驶员在车内就可以对其进行折叠,汽车启动时后视镜会随之打开。这种小功能在大都市里的路边停车时候特别有用,后视镜折叠后能节省很大的空间,同时也规避了因刮碰而折断的风险。本文对外后视镜电动折叠的相关问题展开论述,以期为其研究提供参考。

    0 引言
    后视镜折叠功能是指汽车两侧的后视镜在必要时可以折叠收缩起来,车辆在行车过程中难免发生一些刮碰,后视镜作为安装在车辆上宽度最宽的零部件,在造成相擦的情况下,最易受到冲击,为了最大程度避免擦伤,就需要后视镜有折叠功能。具有折叠功能的后视镜,在通过狭窄路段时可以收缩起来,提高了车子的通过性,在驾驶员离开车子的时候,也可以把后视镜折叠起来,不仅可以保护镜面,还可以缩小停车泊位空间,有效的避免了刮蹭。而电动后视镜较传统的手动后视镜有着更大的优势,因此,电动折叠后视镜的相关问题依然有着很高的研究性。

    1 外后视镜电动折叠的结构设计原理与故障剖析
    1.1后视镜电动折叠结构

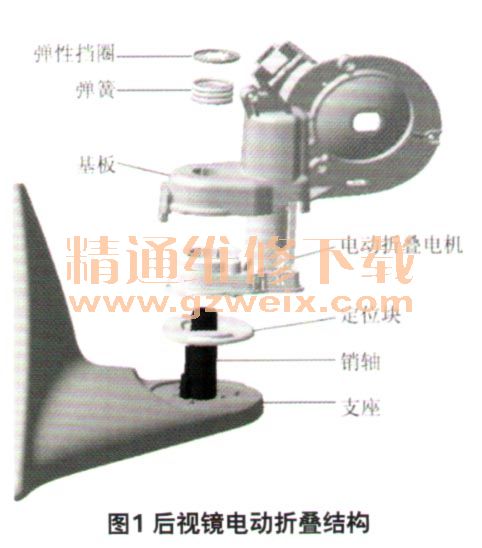

    外后视镜电动折叠机构通常是利用销轴和弹性环的定位块、电动折叠电机、衬底、弹簧总成到轴承,如图1所示。

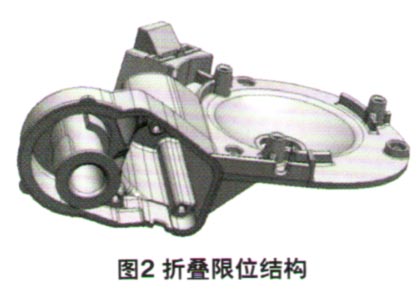

    当折叠功能被激活时,底物就会被电动折叠马达旋转到销的中心轴上。上部表面的凸起结构防止定位块与电动折叠电机一起旋转。弹簧和弹性环不会由于弹簧的压缩而与衬底一起转动。电动折叠电机本身没有极限限位功能,电折叠是由极限结构控制的。如图2所示,基板跟随电动折叠电机旋转,直到基板上的定位销于支座的止动装置。

    1.2电动折叠主要部分的材料
    支撑和基板没有采用常规铝合金材料的传统设计,而是应用了PBT工程塑料+50%GF。定位盘的材质为POMP,针轴由锌合金材料制成。

    1.3故障的发生与现象
    (1)超负荷折叠工作。后视镜也是有着寿命周期的,其折叠的次数不是无限的,当超出其行程设计值后,将发生故障。
    (2)异常声音。后视镜折叠过程出现异常声音的嘎嘎声。在产品发生故障后后,在拆卸后的观察发现,限位销有破裂的情况,甚至一些限位块出现完全折断。在基体和弹簧的表面有非常明显的磨损。此外,在组装的过程中,利用白色的油脂涂在大头针外面来对故障进行检测,发生故障后,润滑脂已经变成黑色,并且含有黑色粉碎的颗粒。
    1.4故障原因分析
    第一,限位块破裂或脱落是造成折叠超负荷工作的直接原因。第二,在限位块块损坏之后产生的碎屑落入销和基板的轴中,这可能是造成异常声音产生的因素。同时,基板的表面越来越磨损,磨损造成表面的不平坦也可能是一个重要的原因。油脂变黑并含有破碎的颗粒的事实也可以证明上述的分析。什么原因导致限位块破裂或断裂?异常声音产生的主要原因是什么?为了解释诸多疑问,我们从产品结构和材料的两个方面着手研究,并进行了大量的测试。
