详解自动变速器液压控制系统的组成与主要部件

来源：本站整理作者：佚名 2017-07-31 14:37:23

一、液力控制机构的基本组成

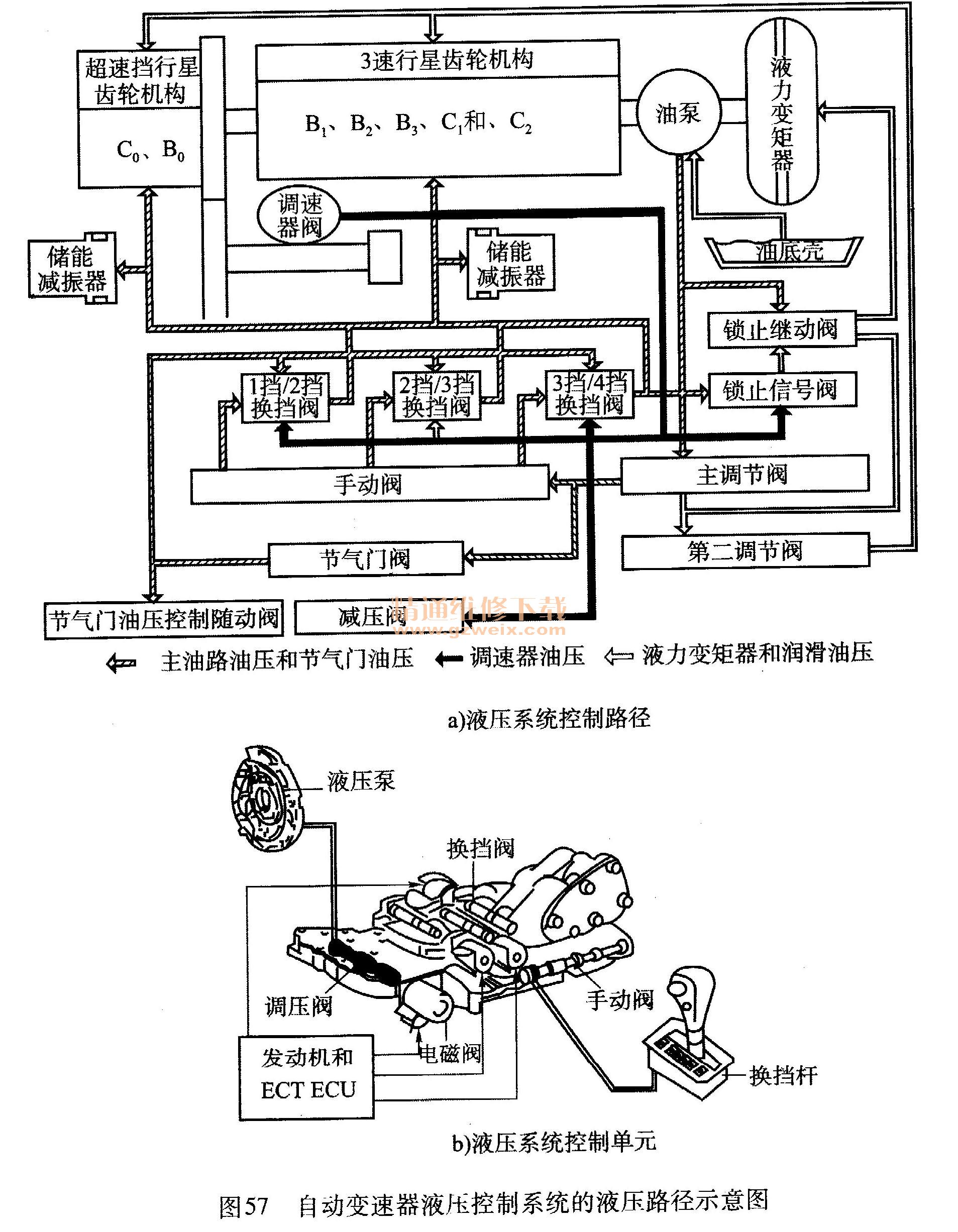

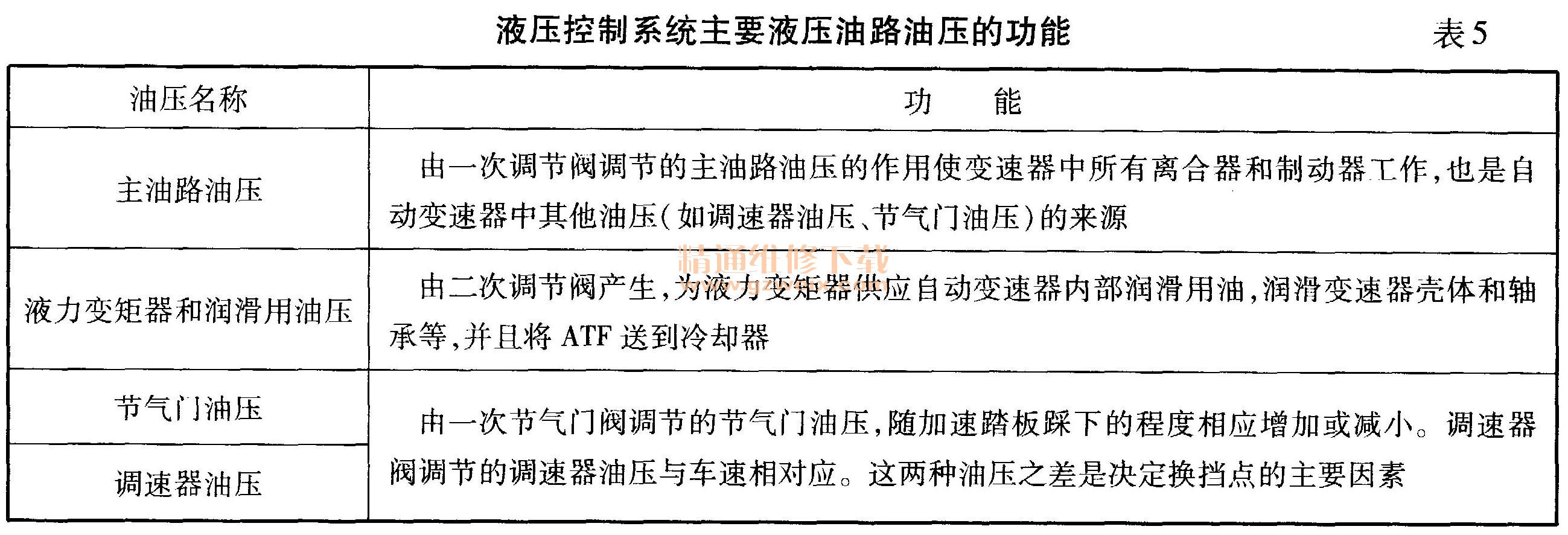

自动变速器的自动控制是由液压控制系统来完成的。液压控制系统由三部分组成：动力源、控制机构和执行机构。动力源是由液力变矩器驱动的液压油泵，它除了向控制器提供补偿油液，并使其内部具有一定的压力，还为行星齿轮机构提供润滑；控制机构包括调压阀、手动阀、换挡阀、锁止离合器控制和缓冲安全系统，根据其换挡控制信号和换挡阀采用的是全液压元件还是电子控制元件，又可分为电控式和液控式两种。执行机构包括离合器、制动器、单向离合器和液压缸。液压控制系统主要由储液灌、液压油泵、回油管路、冷却器、控制滑阀和活塞等组成，如图57所示。液压控制系统主要液压油路油压的功能，如表5所示。
