（1）订购：登陆奔驰网中Mercedes me用户账户，开通数字钥匙功能，并检查移动终端是否符合数字钥匙功能要求。如果符合，绑定智能手机与用户帐号，同时检查智能手机兼容性，这样，就可以开始订购数字钥匙了。
    （2）激活：通过Mercedes me帐号进行激活，在激活后，虚拟的防盗数据通过无线信号传输到手机上。另外，在首次使用时，为启动汽车，车辆钥匙必须放在汽车钥匙仓内。

    三、功能介绍
    智能手机数字钥匙主要实现两项功能：锁止或解锁以及驾驶认可。
    1.锁止或解锁功能：要锁止或解锁车辆，只需对着前车门拉手按下智能手机即可，如图6所示。这样，智能手机就会向车门拉手中的NFC传感器发送无线电信号，然后传感器将接收的信号传送给N69/5读取，并通过车内CA刚等进入认可代码发送到EIS控制单元，以检查移动电话的的进入认可代码是否有效。如果有效，EIS就会启用锁止或解锁中央锁止系统（CL）。

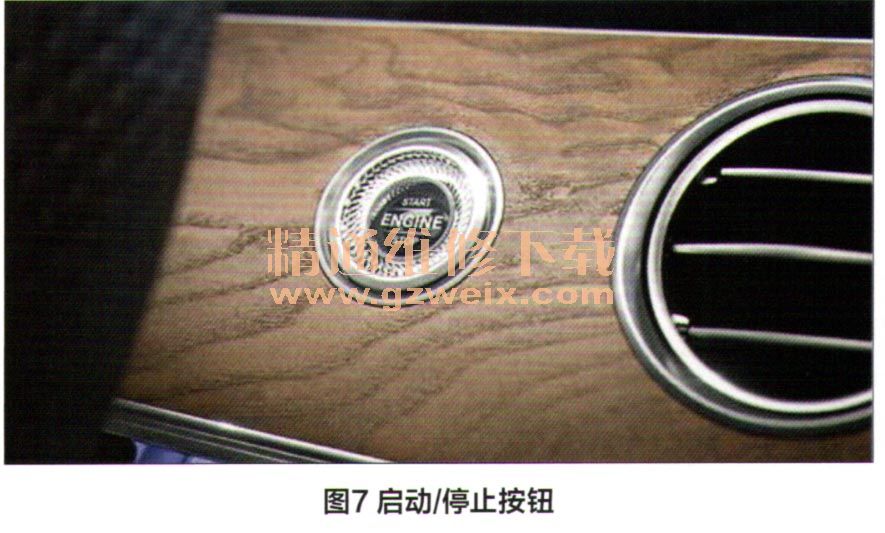

    2.驾驶认可的功能：将智能手机放在中央控制台的储物盒／托盘中，智能手机托座控制单元通过集成的近场通信（NFC）传感器接收移动电话传来的无线电信号，并将此信号通过车载智能信息系统CAN、音响主机和用户接口CAN发送至EIS，以检查移动电话的防盗代码。如果移动电话识别为有效，可使用无钥匙启动的启动／停止按钮启动或熄火车辆，如图7所示。

    四、系统原理

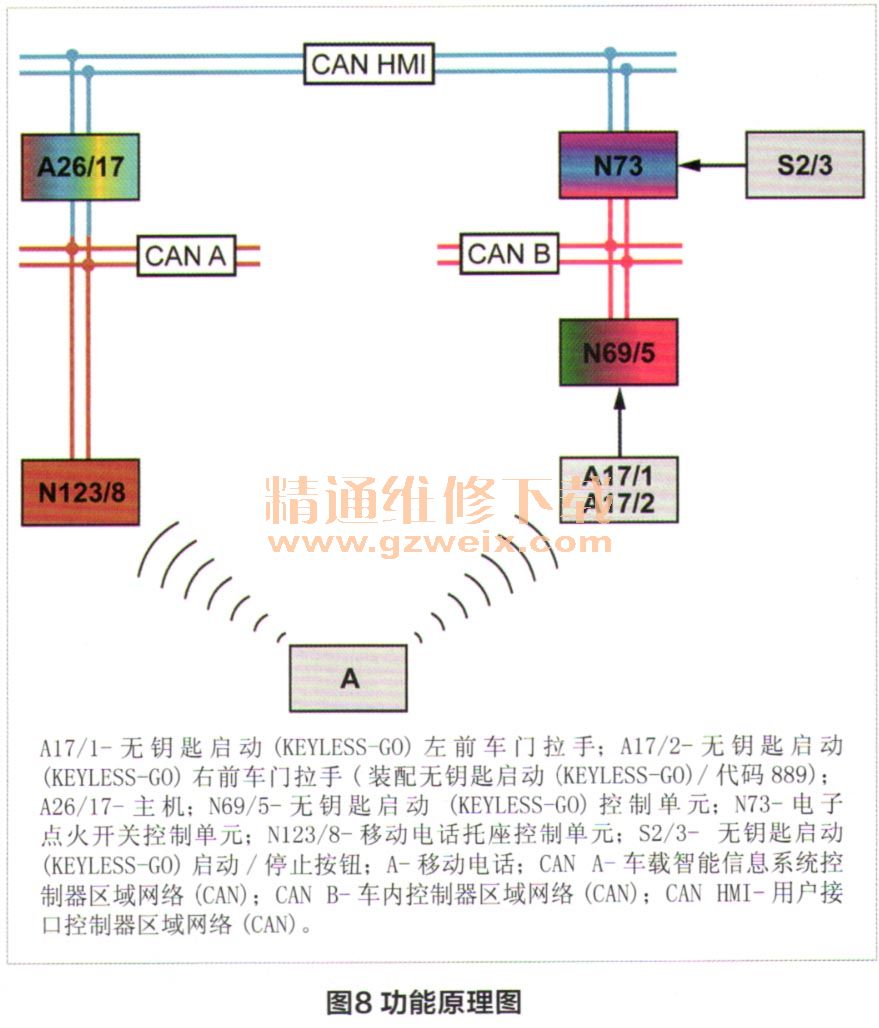

    整个系统可通过图8来加深理解，图中CAN总线具有双向性，即能传输又能接收信息。N73作为中央网关构成了CAN HMI与CAN B的数据接口，不同CAN网络之间的通信需要借助N73来完成，即N73确定信号优先权和转换为CAN信号类型。箭头指向代表信号的传输方向或控制方向，如：Al 7/1将信号传送给N69/5读取，然后再由N69/5传送至N73分析；当驾驶员操作S2/3时，N73会分析智能手机的数字钥匙是否满足车辆的驾驶授权，如果满足条件则启动车辆。
