智能手机中的数字车钥匙
来源:汽车维修与保养  作者:佚名  2017-08-14 08:38:53

    一、概述
    智能手机数字钥匙可以替代遥控钥匙,实现车辆解锁/锁止和启动的功能,该功能通过NFC技术来完成。NFC(Near FieldCommunication)是一种短距高频的无线电数据传输技术,用于近距离无线通信,在13.56 MHz的频率范围内工作,在短距离(约几厘米)可以达到最大424kbit/s的速度,目前仅在奔驰新款E级213车型中配置。

    二、系统组成

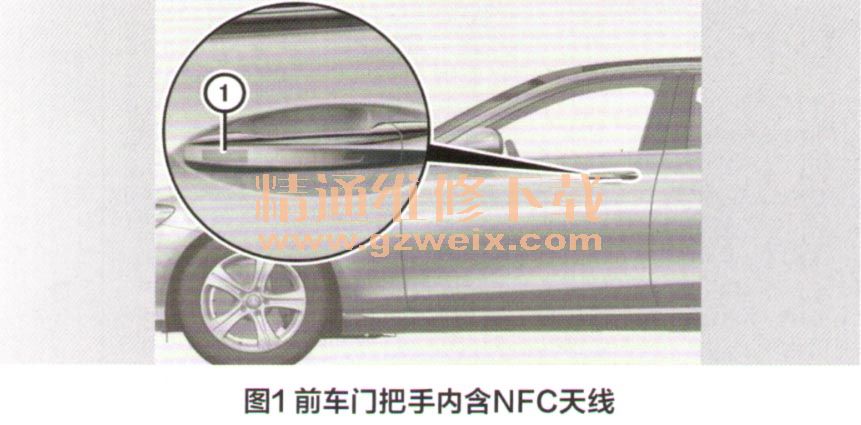

    1.前车门把手:集成了NFC传感器,检测并接收智能手机解锁/锁止请求信号,同时将信号通过无钥匙启动控制单元传送至点火开关,如图1所示。

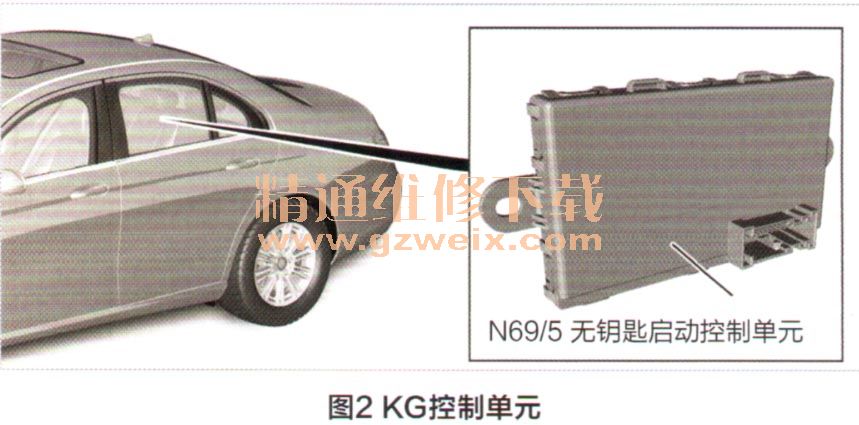

    2.无钥匙启动(KEYLESS-GO)控制单元(N69/5):位于行李箱右侧的侧镶板后面,接收门把手NFC天线传来的信号,并将信号传送至点火开关(N73),如图2所示。

    3.移动电话托座控制单元(N 123/8):位于前排中央扶手箱前部,该控制单元接收NFC天线传送过来的智能手机驾驶认可信号,并通过收音机传送至点火开关。同时,N123/8还安装了一个电磁感应线圈,这样就可以对智能手机电池进行感应充电,如图3所示。

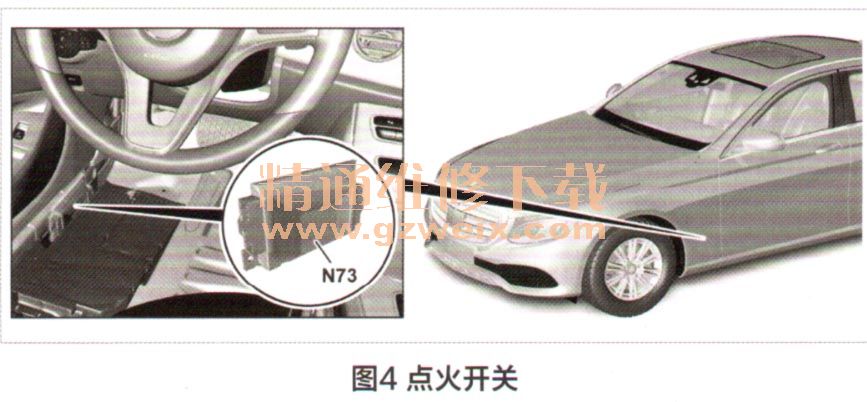

    4点火开关(N73):位于左侧驾驶员脚部位置,接收并评估NFC天线的请求信号是否符合车辆驾驶授权,并对发动机及车辆锁止系统发出指令,如图4所示。

    5.智能手机:实现数字钥匙功能,对此,用户必须通过网站进行订购和激活,如图5所示。
