需要检查德个单元电池电压和模组内温度传感器阻值时,可以使用专用工具EL-48571-A与适配器EL-48571-45执行单个电池模块内每个电池单元电压、温度传感器阻值的检查。位于工具适配器上的说明标签指示了对应挡位与被测量电池的编号信息(如图95所示)。
使用专用工具EL-50332(如图96所示)与组件可以对高压电池完成:
(1)高压电池组内电池电压、温度等数据的读取;
(2)旧电池的放电处理;
(3)更换电池模块的电量平衡。
此工具支持通过220V电源供电或利用蓄电池、点烟器供电。使用工具时需要连接相应的线路。组件主要有高压和低压通信两条线路组成。橙色高压线通过通信接口模块连接到电池组高压线。黄色低压线通过保险丝盒连接到控制模块上(如图97所示)。
使用EL-50331读取高压电池组内数据信息:

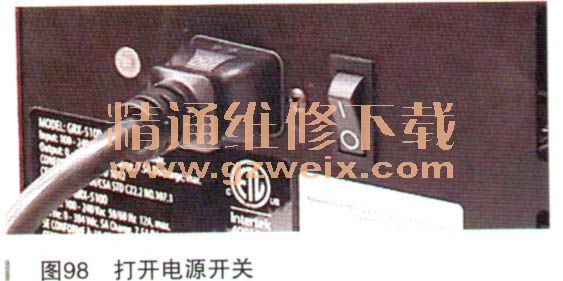

(1)打开EL-50332电源开关(如图98所示)。

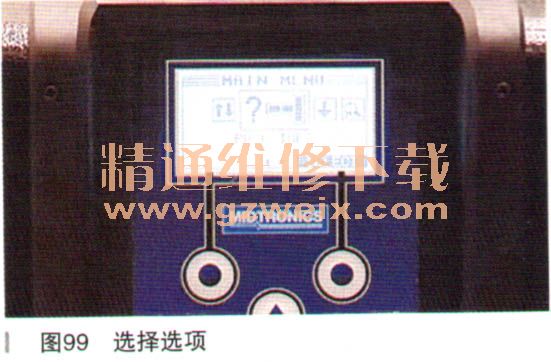

(2)选择“PACK INFO读取电池信护急”选项(如图99所示)。

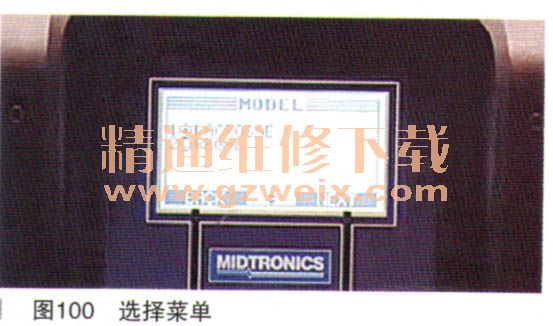

(3)按屏幕提示和车辆参数完成菜单的选择(如图100所示)。

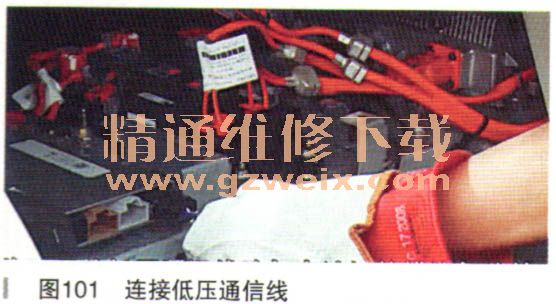

(4)将工具的低压通信线与电池组的模块相连(如图101所示)。

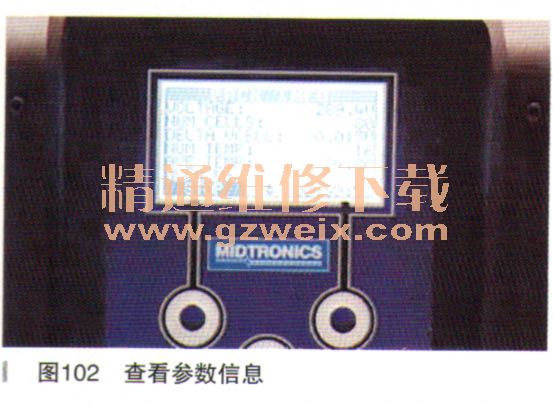

(5)从此选项中可以查看电池组的每个电池单元电压、温度等参数信息、(如图102所示)。
