保时捷混合动力故障诊断与经典案例（一）

来源：汽车维修技师作者：佚名 2017-09-20 09:56:26

    一、绝缘故障诊断
    （一）阐述背景
      1．依据Ticket票据，发现有不少经销商技师，尚不会正确地对高压测试转换器执行功能测试，不会正确使用绝缘测试仪。
    2．工具：绝缘测试仪VAS6838 ）高压测试转换器VAS6558/9-6、VAS6558/9-7和VAS6558/1、万用表。
    3．仅受过专业培训和取得资质的HVT才能执行绝缘故障诊断。
    4．参考《WM 2X00IN对高压测试日志转换器执行功能测试》《WM2X00IN绝缘故障查找》和《测试日志绝缘故障查找》。
    （二）对高压测试转换器执行功能测试并正确填写测试日志

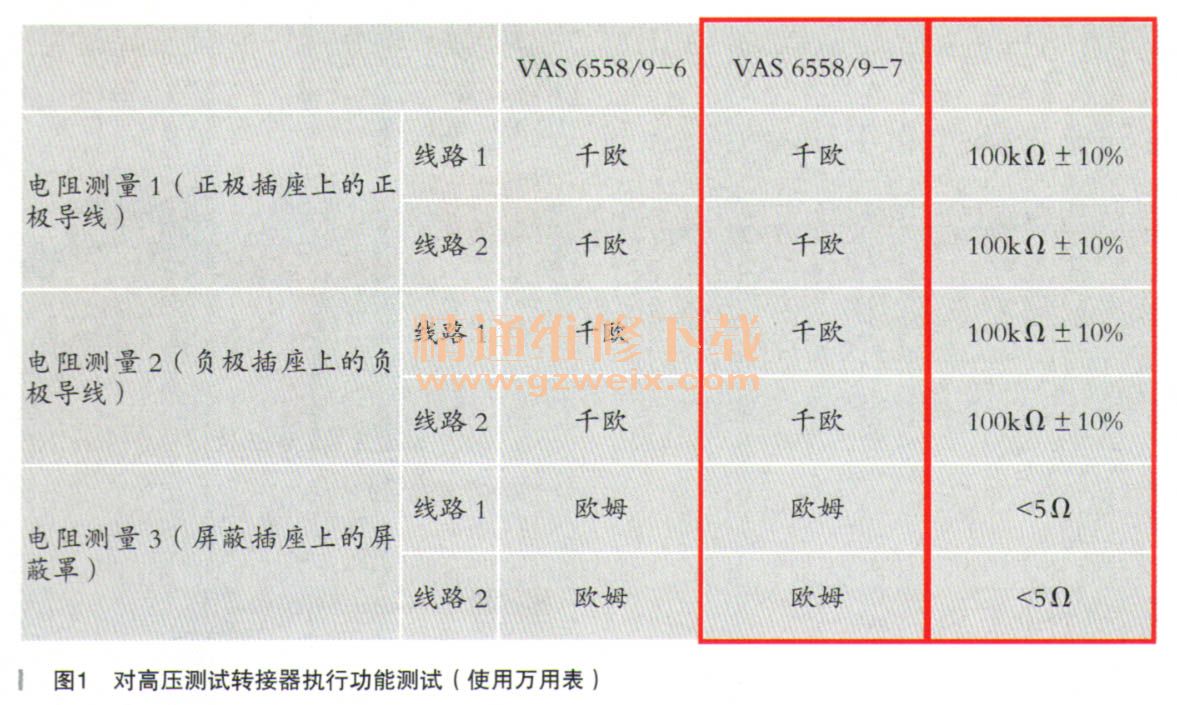

    1．阅读《WM 2X00IN对高压测试日志转换器执行功能测试》和《测试日志绝缘故障查找》，以VAS6558/9-7为例，如图1所示。

    2．以VAS6558/9-7为例，检查其外观。

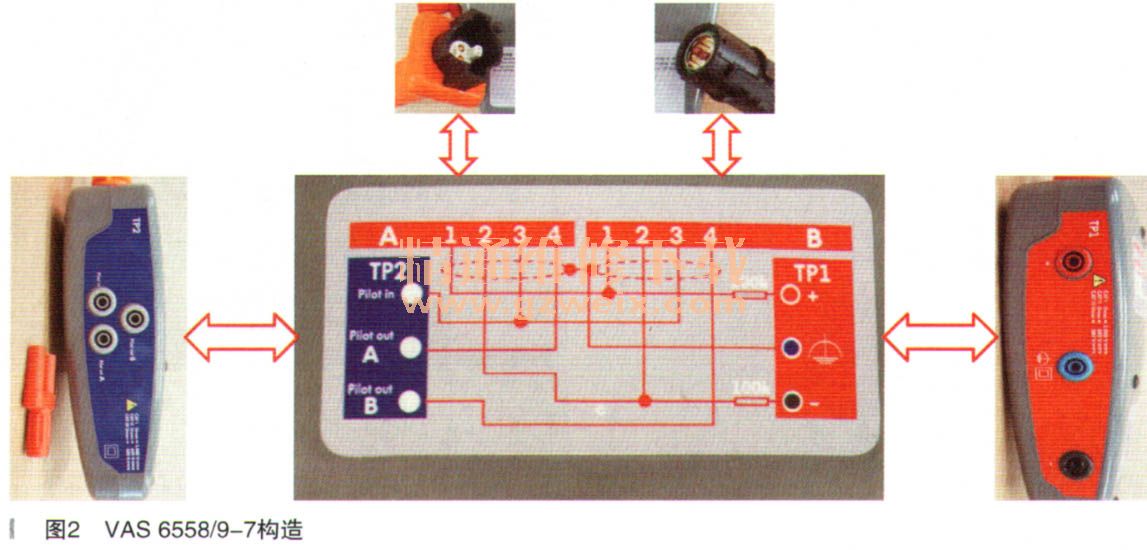

    3．理解VAS6558/9-7构造，如图2所示。

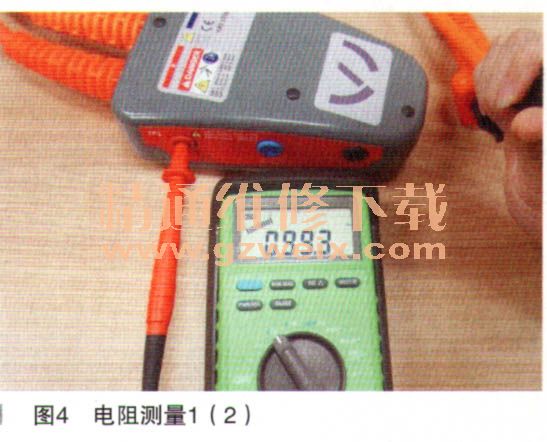

    4．执行功能测试电阻测量1，如图3、图4所示。

    5.填写测试日志电阻测量1，如图5所示。

    6．执行功能测试电阻测量2，如图6、图7所示。
