车辆电控单元故障分析及处理措施
来源:汽车与驾驶维修  作者:佚名  2018-01-25 08:53:55

    摘要:汽车行业快速发展,各种电控单元越来越多。维修和诊断难度逐渐增大。运用故障诊断仪并结合相关维修手册,可快速找出车辆故障原因并解决故障。

    0 引言
    各种电控单元广泛应用于汽车中,单元之间通过CAN网络传输信号,功能越来越先进,维修诊断难度也越来越大。车辆出现CAN网络故障时,使用常规的维修诊断工具已无法解决。本文针对车辆出现的具体故障,运用故障诊断仪测试诊断,并结合电路手册分析、解决问题,为汽车维修技术人员诊断故障提供借鉴。

    1 故障分析

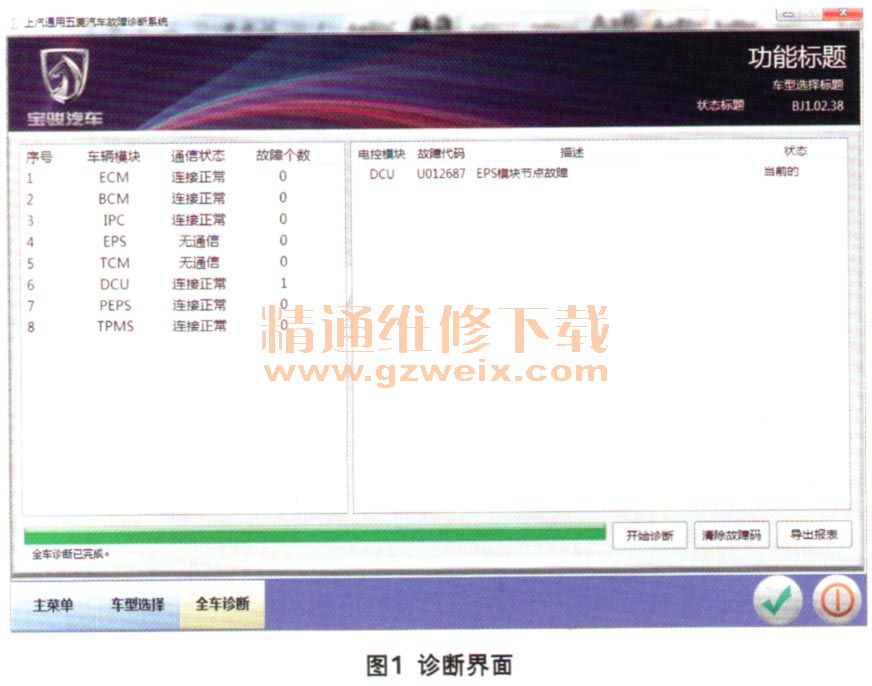

     (1)案例一,车辆发动机可以正常启动,但转向盘无助力。经查看,组合仪表的电动助力转向EPS故障灯和车辆电子稳定控制系统ESC故障灯常亮。用故障诊断仪进行诊断,诊断界面如图1所示。显示电动助力转向单元EPS无法通讯,发动机控制单元ECM、车身控制单元BCM、仪表控制单元PC、安全域控制单元DCU、无钥匙进入单元PEPS和胎压监测单元TPMS等单元均通讯正常,安全域控制单元DCU显示故障码:U012687 EPS单元节点故障。

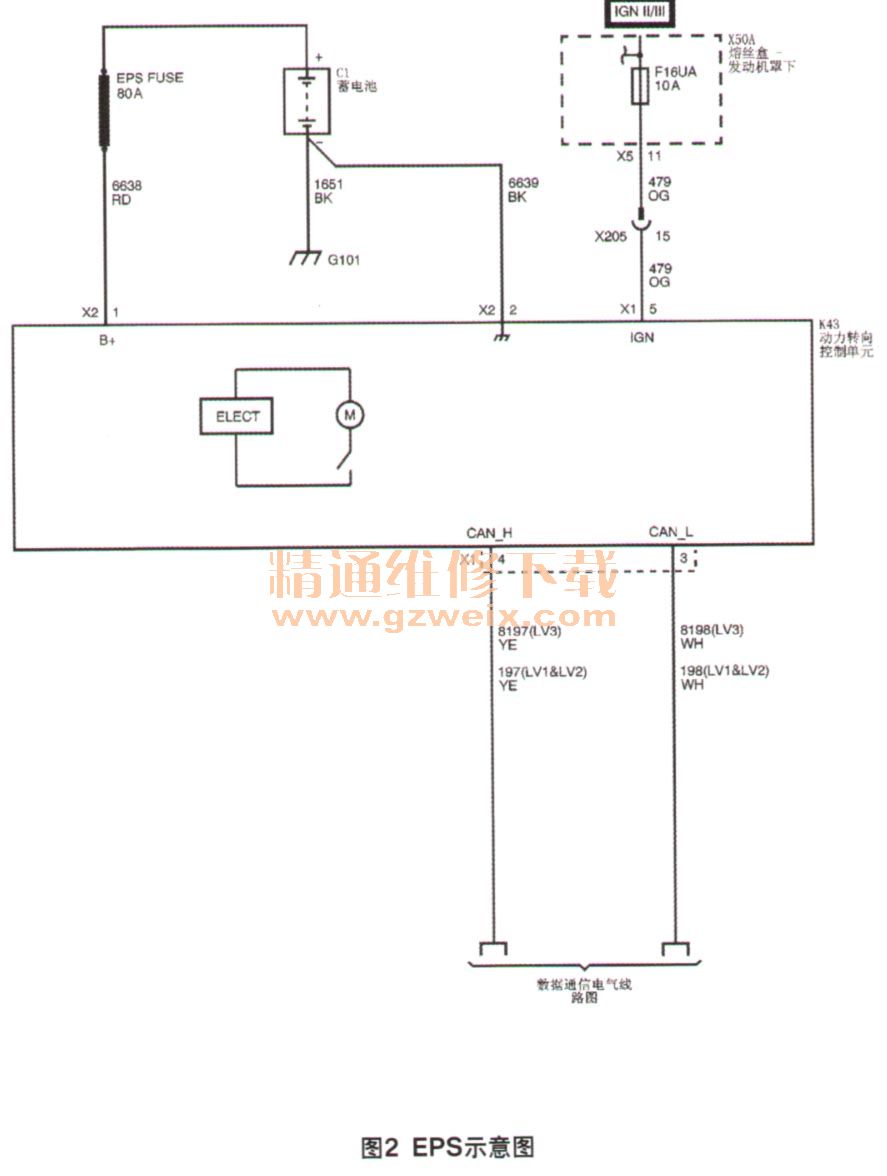

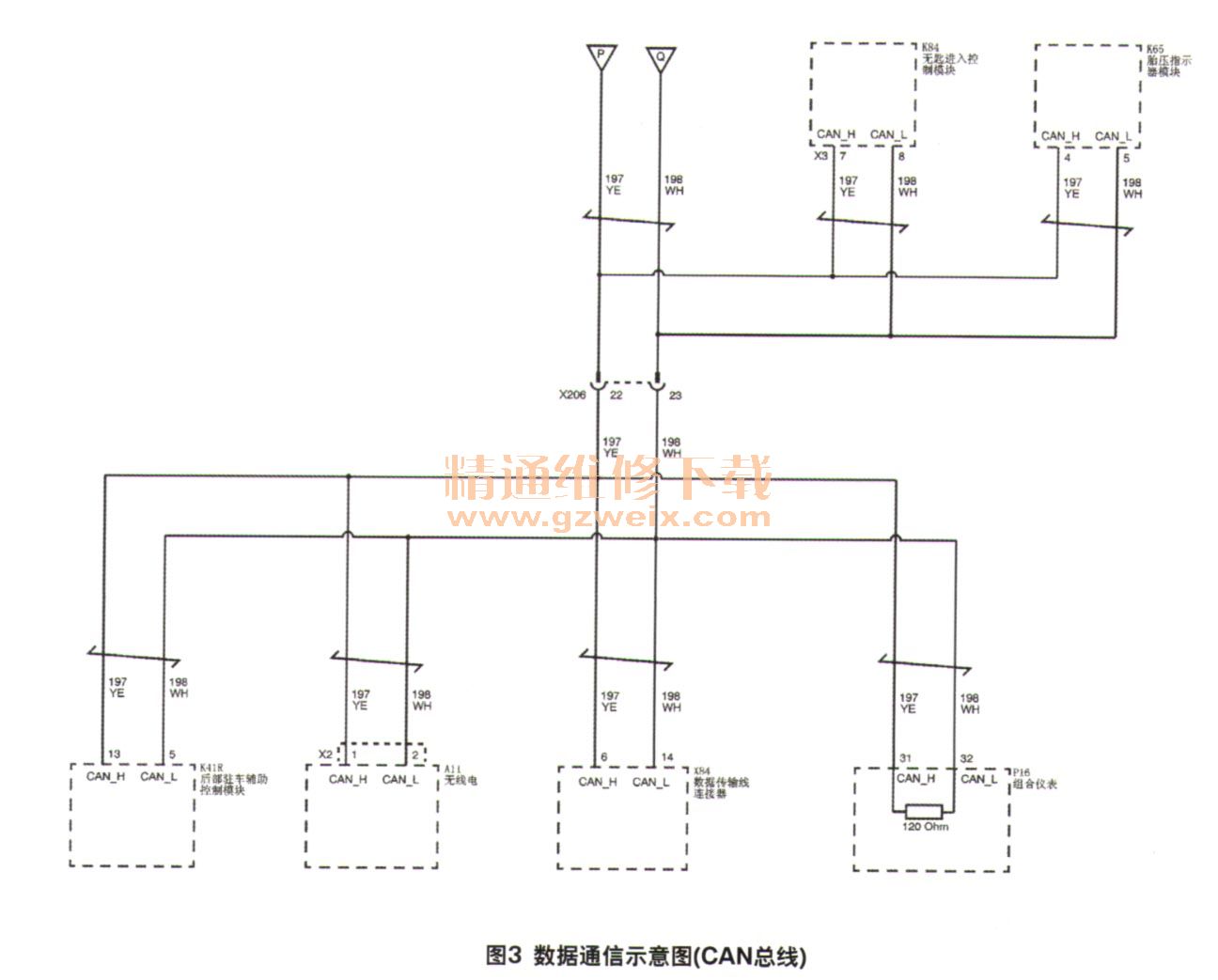

    根据EPS无法通讯,初步怀疑是EPS CAN网络连接问题。据电路手册EPS示意图与数据通信示意图(图2,图3)。测试EPSCAN-H线198号线和CAN-L线197号线到车载OBD诊断接口的线路,连接正常。据EPS示意图,除CAN线路外的其他3条线路故障都可能导致EPS无法通讯、EPS故障灯常亮问题,需再测试EPS单元其他线路的连接情况。



    ①测试X2接插件1号针脚B+电源线通电情况。经测量,电压为12V,线路连接正常。
    ②测试X2接插件2号针脚接地线接地情况。经测量,线路连接正常。

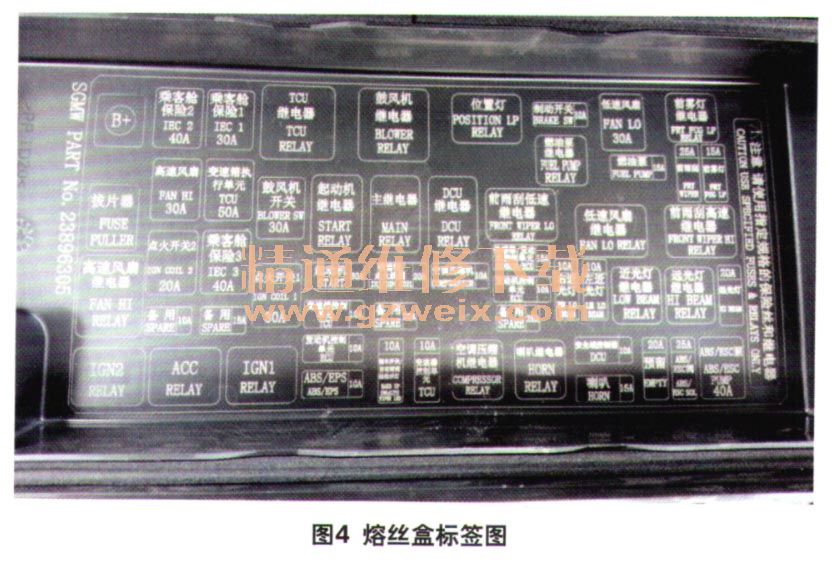

    ③测试X1接插件5号针脚IGN电源线通电情况。经测量,电压为0V。一种可能是5号针脚线路断路或对地短路,另一种可能是连接这条线路的10A熔丝熔断。用万用表测量5号针脚线路,从EPS到熔丝盒的线路连接正常,没有对地短路情况。将熔丝盒EPS 10A熔丝拔出检查,熔丝已熔断(图4)。

    ④用完好的备用10A熔丝换下熔断的熔丝后,EPS故障灯、ESC故障灯已熄灭,重新连接故障诊断仪检测,EPS已能正常通讯,且已无故障码。用诊断仪清除历史故障码,重新试车,问题解决。
     (2)案例二,某用户车辆在停车一段时间后无法重新启动。经检查,故障灯在自检后无法熄灭,收放机、大灯等用电器工作正常,点火开关可正常切换,启动机可以转动。用故障诊断仪检测,所有控制单元都无法通讯,诊断界面如图5所示。

[1] [2]  下一页
