四、高压蓄电池温度管理
1.概述
车辆监控控制器(VSC)用于控制高压
蓄电池的内部温度。
蓄电池电量控制模块(BECM)有多个温度传感器,这些传感器位于高压
蓄电池内。该控制模块利用温度传感器,将高压
蓄电池的内部温度控制在规定的温度范围内。
高压

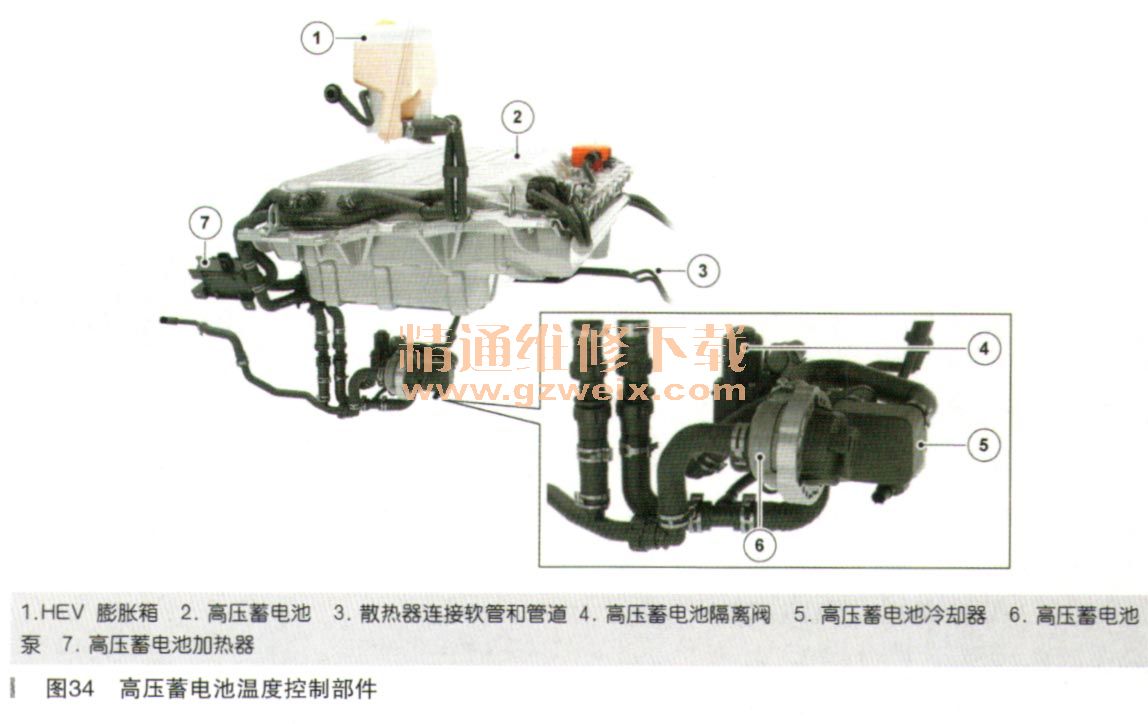

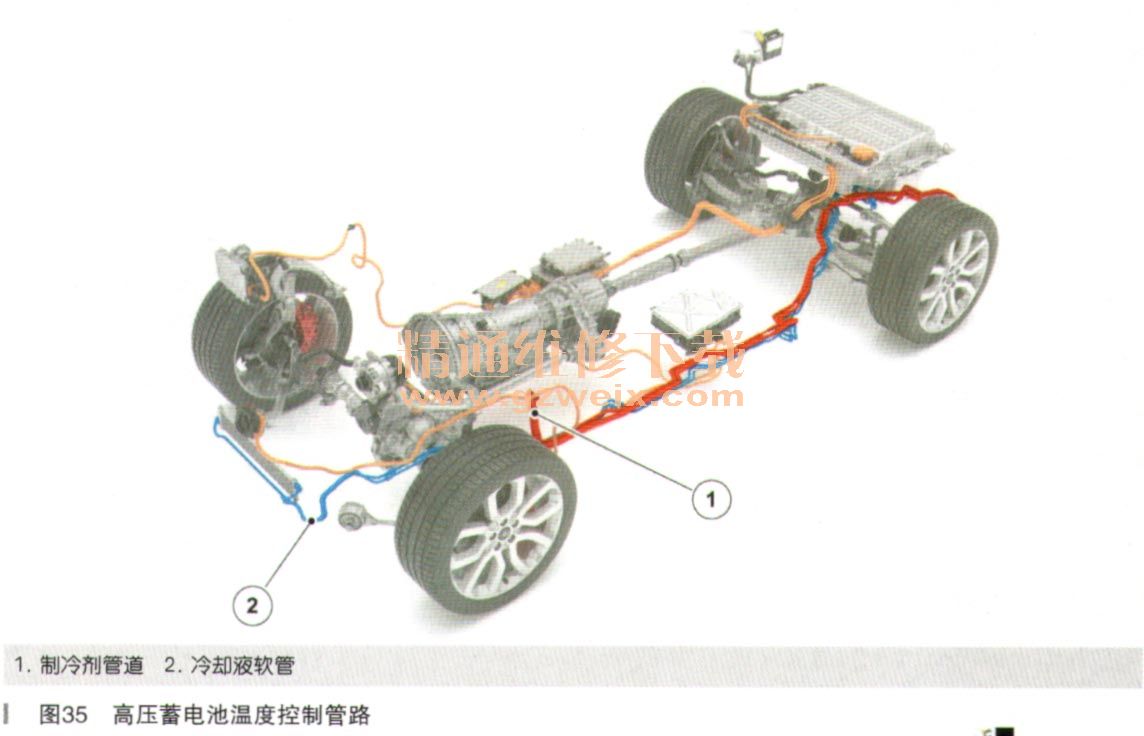

蓄电池温度控制部件如图34所示,管路如图35所示,系统利用冷却液加热和冷却高压
蓄电池的内部。冷却液通过高压
蓄电池泵在系统内循环,该泵由BECM控制。BECM利用脉宽调制(PWM)信号控制高压
蓄电池泵的转速。VSC确定PWM信号并将其发送至BECM。高压
蓄电池温度控制系统所需的热量由高压
蓄电池散热器或高压
蓄电池加热器提供。当高压
蓄电池内部温度低于设定温度时,这些部件帮助升高冷却液温度,从而提高高压
蓄电池内部温度。高压
蓄电池的冷却由两个来源提供。BECM根据高压
蓄电池内部温度利用相应的冷却来源。这2个来源分别是:
·高压
蓄电池散热器
·高压
蓄电池冷却器
2.高压
蓄电池泵
高压

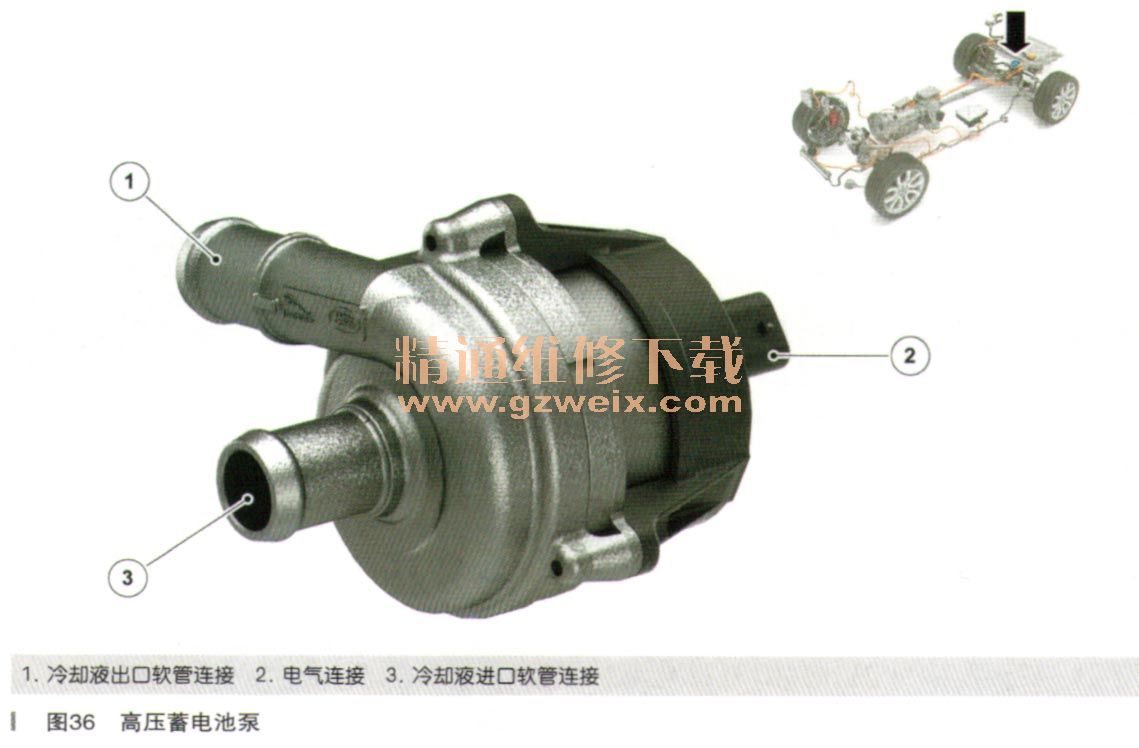

蓄电池泵如图36所示,位于车辆后部的后备箱地板下方。高压
蓄电池泵的操作由
蓄电池电量控制模块(BECM)进行控制。高压
蓄电池泵驱动冷却液循环流过高压
蓄电池温度控制系统。冷却液的循环速度由来自BECM的脉宽调制信号控制,并且可以根据
蓄电池温度进行调整。高压
蓄电池泵有一个3针接头。这个3针电气接头为以下项目提供电气连接:
.来自后接线盒( RJB)的12V
.来自BECM的脉宽调制(YWM)信号
.接地连接
3.高压
蓄电池冷却器
高压

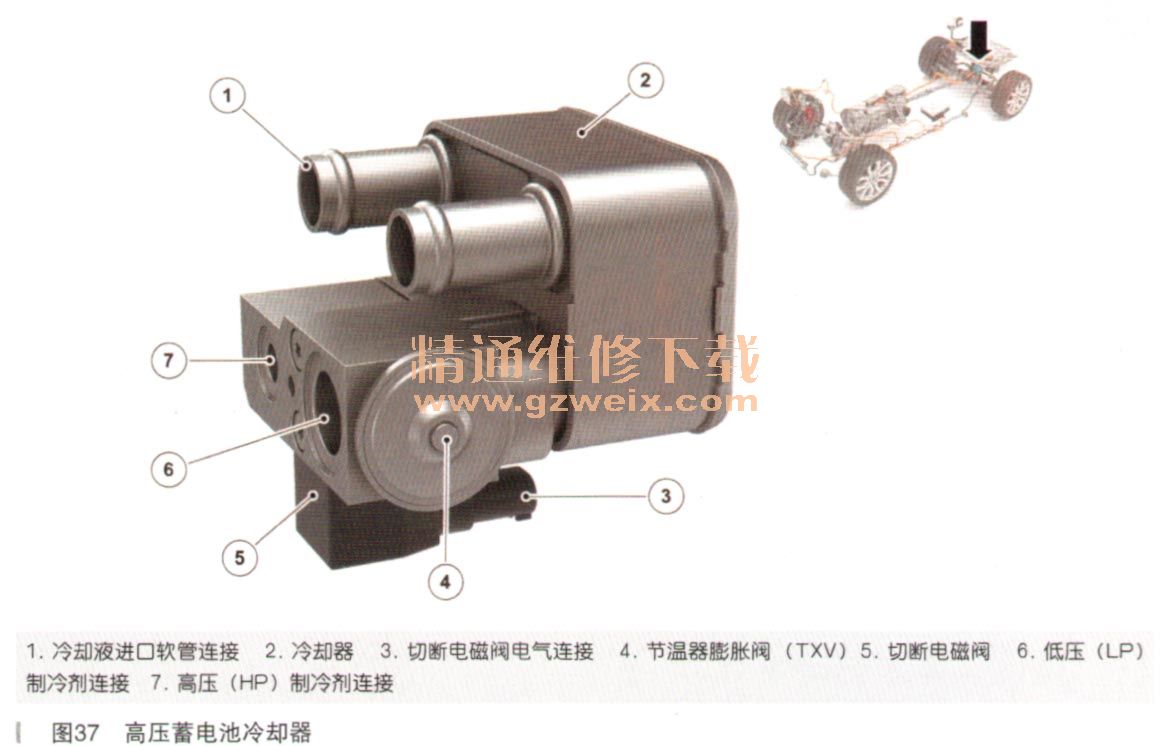

蓄电池冷却器位于车辆后部的后备箱地板下方,如图37所不。高压
蓄电池冷却器利用来自空调(A/C)的制冷剂冷却高压
蓄电池温度控制系统中的冷却液二然后,这些冷却液会循环流过高压
蓄电池温度控制系统,以便降低高压
蓄电池的内部温度。控制流过冷却器的制冷剂流量的电磁阀由自动温控模块(
ATOM)控制。VSC将会向
ATCM发送一个请求。然后,
ATCM将会激活以下部件:
.电动空调(A/C)压缩机
.空调(A/C)前隔离阀
.高压
蓄电池冷却器切断电磁阀
然后,来自空调(A/C)系统的制冷剂将会流过高压
蓄电池冷却器,以便冷却高压
蓄电池温度控制系统冷却液。高压
蓄电池冷却器有一个节温器膨胀阀(TXV),该阀用于控制流过冷却器的制冷剂流量。当高压
蓄电池冷却器切断电磁阀打开时,TXV将会自动控制流过高压
蓄电池冷却器的制冷剂流量。高压
蓄电池冷却器切断电磁阀有一个2针电气接头。该2针接头具有以下连接:
.来自
ATOM的12V信号
.接地连接
