FlexRay汽车总线浅析(下)
来源:汽车维修与保养  作者:佚名  2018-06-08 09:38:57

  (6)FlexRay总线终端电阻

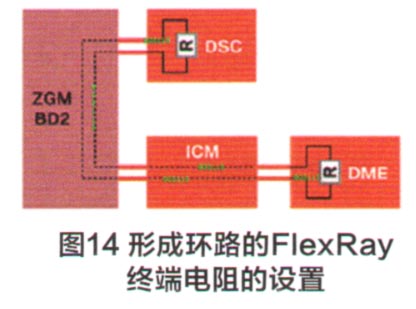

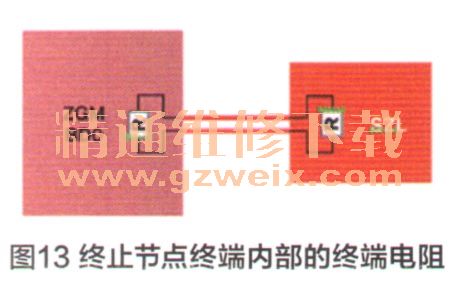

    在汽车网络系统中,为了避免信息传到终端反射回来,对正在传输的信息造成干扰和影响,CAN总线联网系统一般在传输终端设置终端电阻器(图13),FIexRay总线也不例外,其终端也设置了终端电阻,终端电阻器的阻值由数据传输速率和导线长度决定。如果一个总线驱动器BD上仅连接一个控制模块,则在总线和控制模块的接口各设置一个终端电阻。如果控制模块上的接口不是物理终止节点,每个总线路径两端的组件则以终端电阻终止(图14)。


    二、FIexRay总线拓扑
    1.线性总线拓扑结构
    线性拓扑结构在CAN总线中使用比较广泛,在FIexRay总线中,线性拓扑结构仅适用于电气数据传输。线性拓扑结构中所有控制单元(SG 1... ... SG3)都通过铜芯双绞线连接。相同的信息在两根导线上传输,但其电压电平不同,所传输的差动信号对干扰不敏感。图15(可选择冗余信道;可延用当前的物理层)、16为FIexRay总线型拓扑结构图。


    2.星形总线拓扑结构
    在星形总线拓扑结构中,控制单元(SG2 ... ... SG5)分别通过一个独立的导线与中央主控控制单元(SG1)连接。星形拓扑结构既适合于电气数据传输,也适合于光学数据传输。使用星型拓扑可解决容错问题,如果出现意外情况,星型的支路可以有选择地切断。如果无源总线线缆长度超过规定限制,星型拓扑还可以用作复制器。图17(可选择冗余信道;点对点形式的物理连接)、18为FIexRay星型拓扑结构图。



    3.混合型总线拓扑结构

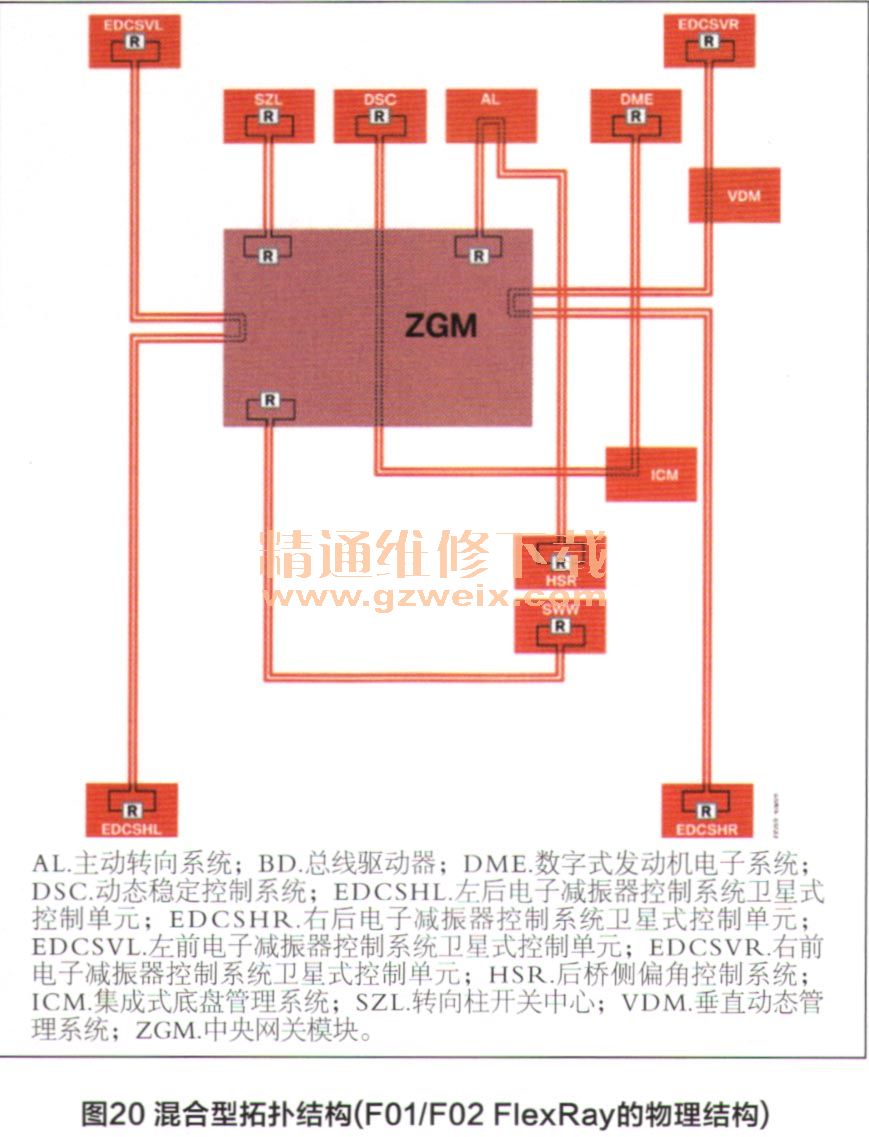

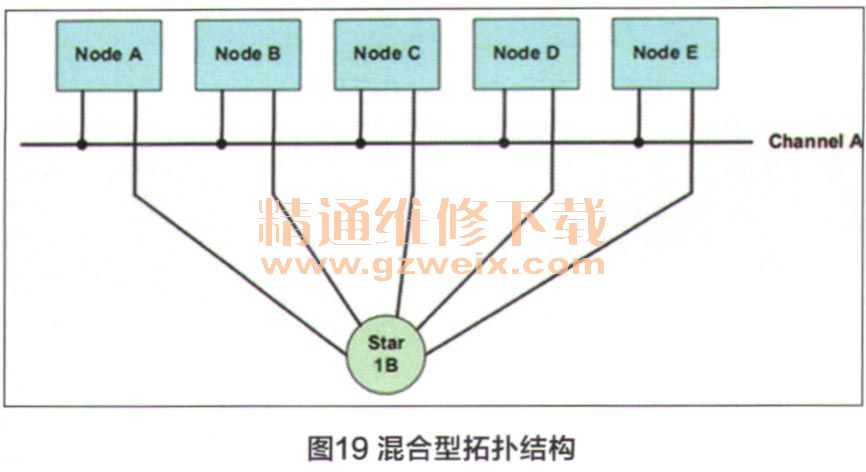

    在混合总线拓扑结构中一个总线系统内可使用不同的拓扑结构,比如,一部分采用线性结构,另一部分则采用星形结构。图19、20为混合型拓扑结构图。


[1] [2]  下一页
