2017款保时捷Panamera(971)电气系统结构原理与维修(二)
来源:汽车维修技师  作者:佚名  2018-09-19 09:11:37

    6.启动机/启动机控制
    启动机由Denso制造。它的功率为2.2kW。必须分离或拆卸PDK变速器,以拆下启动机,因为启动机位于变速器钟形壳内。

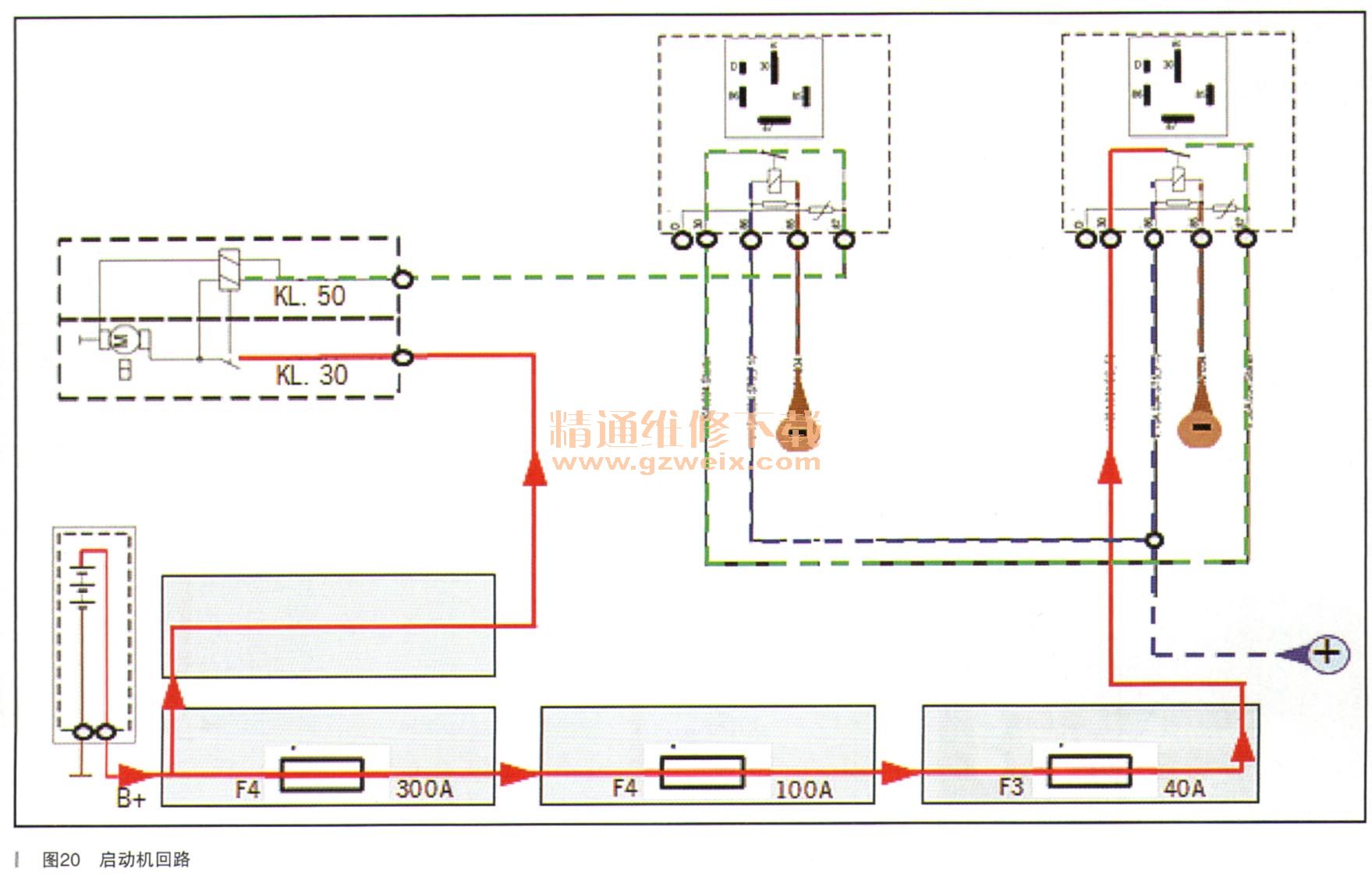

    所有的都采用具有2个启动机继电器的启动机控制。这两个继电器通常为开放式继电器,通过工作电路侧(端子50)串联连接,并且由蓄电池端子30通过蓄电池断开元件上的300A保险丝和另外2个100和40A保险丝供电。控制电路侧的端子-86桥接在继电器上,并且来自端子15。启动机继电器上的两个端子85各自由DME控制单元供电。在启动机继电器1上,输出“D”用于诊断DME控制单元的反馈。启动机本身通过断开元件中包含的温度保险丝断开元件接收端子300如图20所示。

    7.继电器/保险丝座

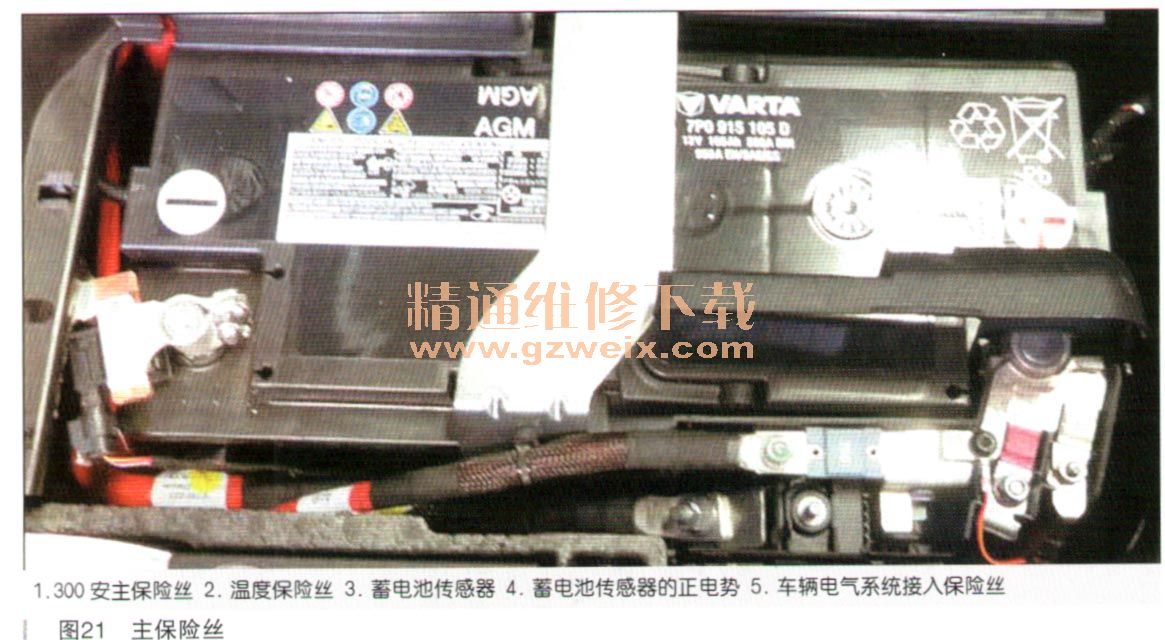

    在车辆电气系统中,蓄电池向电气组件供电,几乎每一个分支都有保险丝提供电气保护,并且可以通过车辆电气系统/能量管理系统监控。电力通过蓄电池断开元件直接分配。蓄电池传感器的电源直接压接在蓄电池断开元件上。所有其他电压分配点都有保险丝的保护。蓄电池断开元件可关闭向跨接启动连接(启动器/发电机/车辆电气系统供电)的输出,元件包含螺钉一式保险丝和碰撞关闭组件(仅在安全气囊被触发时打开)。电路图上可找到更多详细信息,如图21所示。

      温度保险丝位于蓄电池正极端子的蓄电池断开元件内。
      当安全气囊控制单元触发了碰撞信号后,将有3倍的车辆电压离散式地供应至温度保险丝,温度保险丝将点燃爆炸元件,这样就切断了跨接启动点、发电机、散热器风扇、左右电控箱和PTC加热器的电源。温度保险丝被触发后,必须对其进行更换。

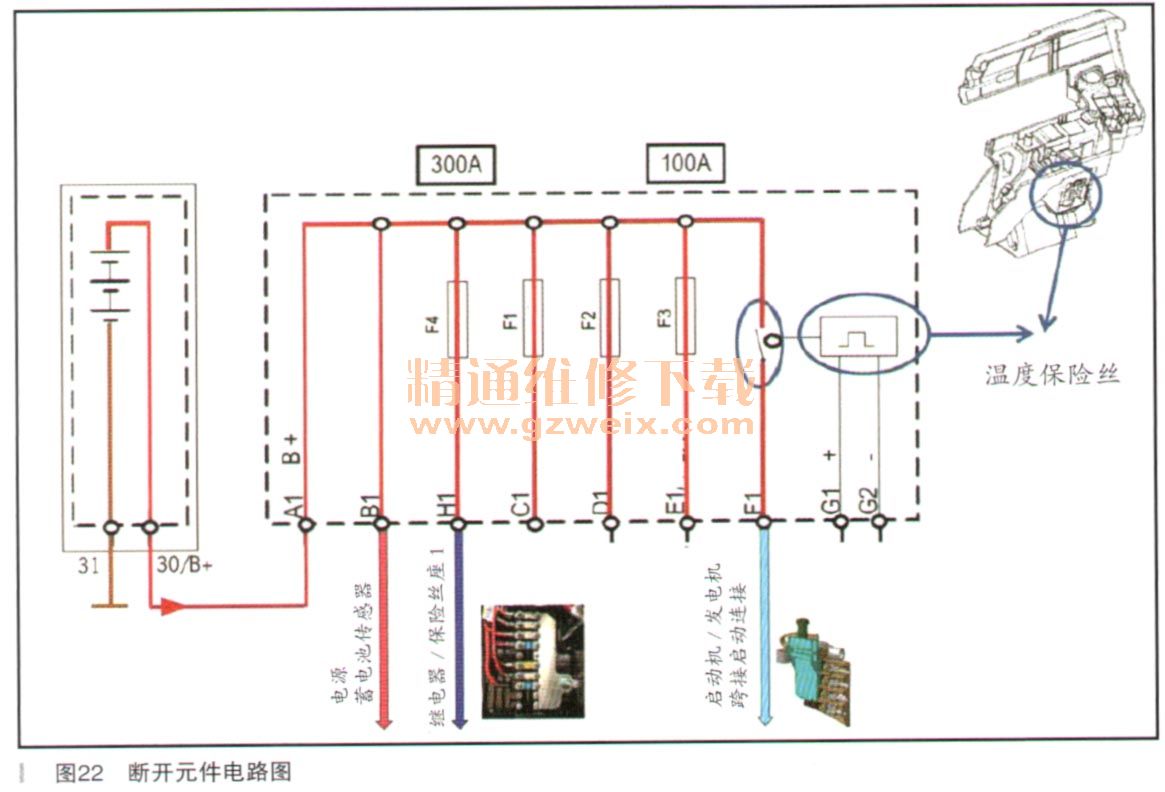

    带有主保险丝和温度保险丝的蓄电池断开元件如图22所示。

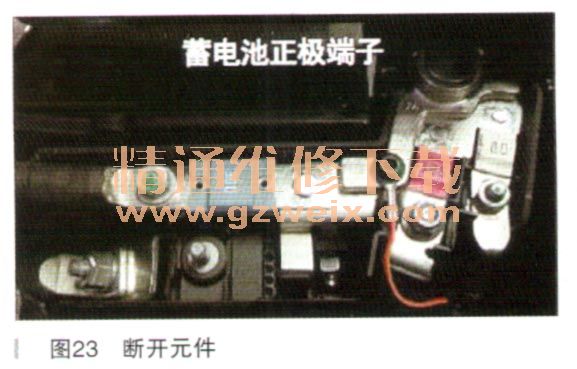

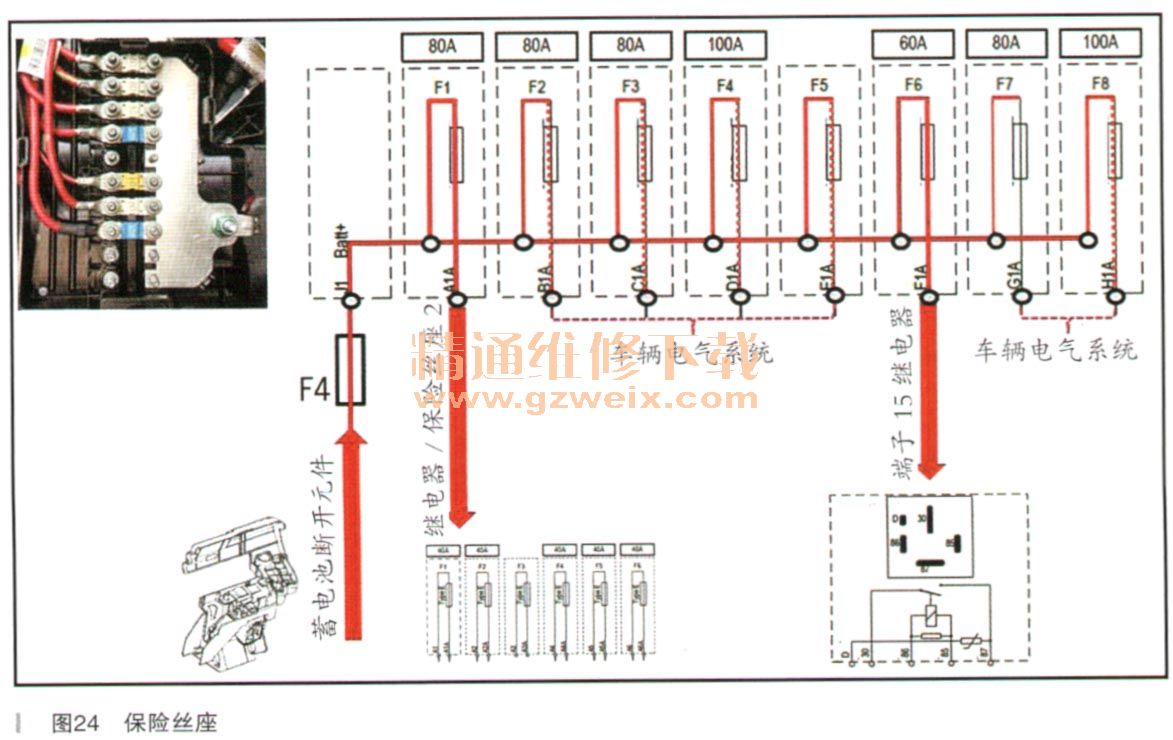

    保险丝座1由箫电池断开元件(如图23所示)通过保险丝F4供电。在此可以看到更为详细的电压分配示意:车辆电气系统输出/继电器输出/保险丝座2(如图24所示)/端子15继电器,保险丝座1和电源分配器

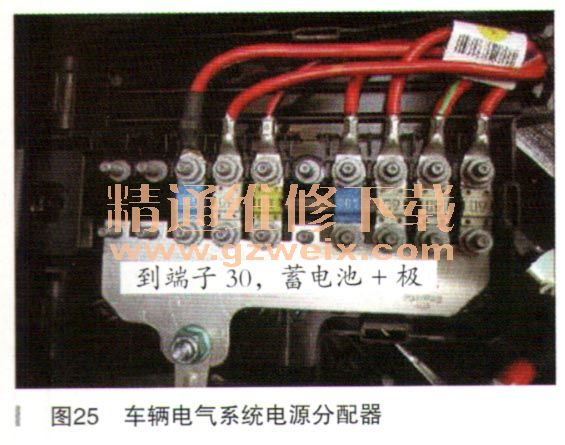

    保险丝座1由箫电池断开元件(如图23所示)通过保险丝F4供电。在此可以看到更为详细的电压分配示意:车辆电气系统输出/继电器输出/保险丝座2(如图24所示)/端子15继电器,保险丝座1和电源分配器(主保险丝盒)如图25所示,位于行李箱内沿行驶方向的蓄电池左前侧。

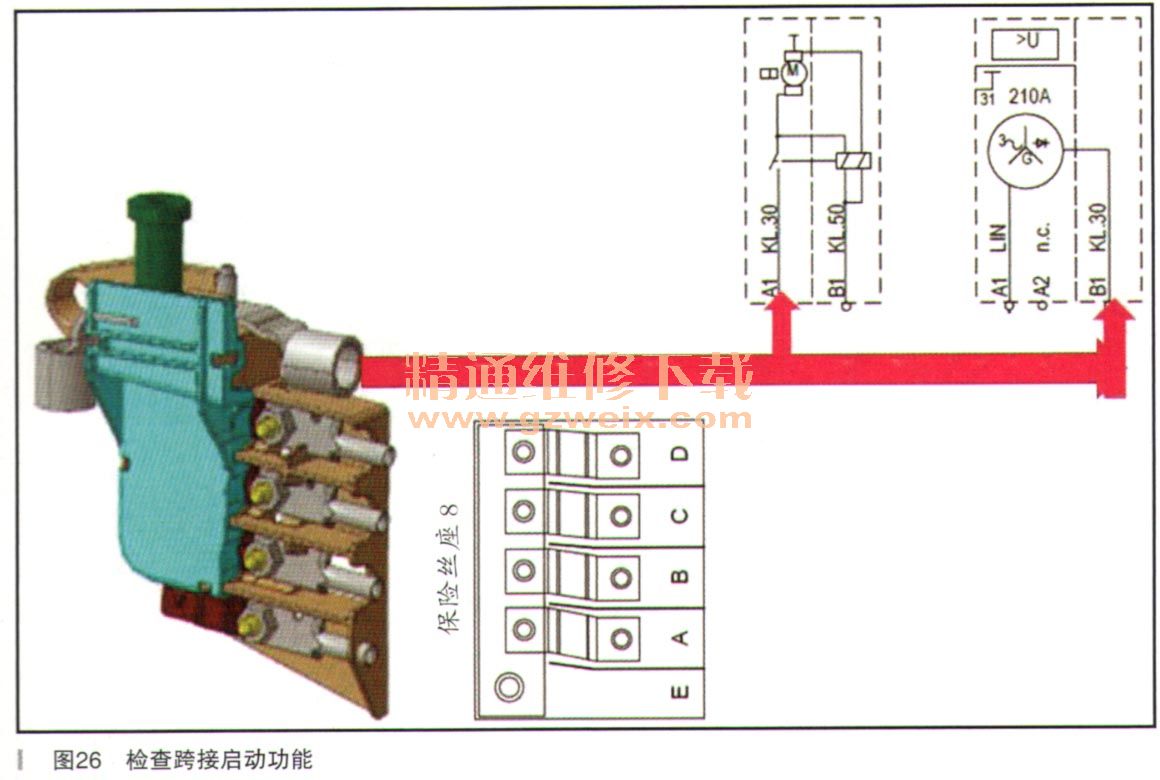

    通过蓄电池断开元件中的碰撞切断组件向跨接启动连接供应电压,并且跨接启动连接如基本流程图26所示将电压分配给发动机舱内的电负荷。

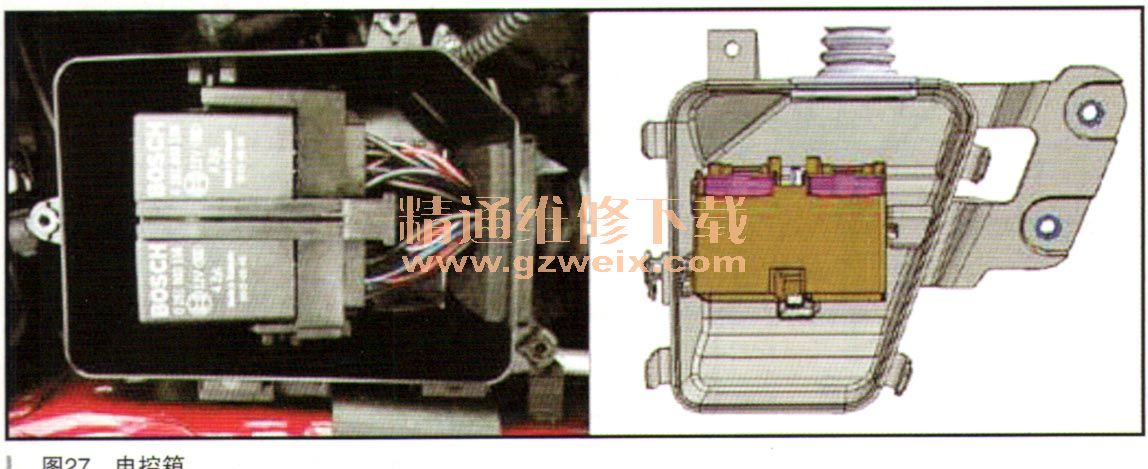

    2017款Panamera的发动机舱中最多有2个继电器/保险丝座(电控箱)。在使用汽油发动机的车辆上,电控箱安装在行驶方向的右边。正极跨接启动点(箭头所示)也位于此电控箱(如图27所示)中。在柴油发动机上,预热单元和SCR也有另一个电控箱位于发动机舱的左侧。这一电控箱仅包含相同的预热继电器。
