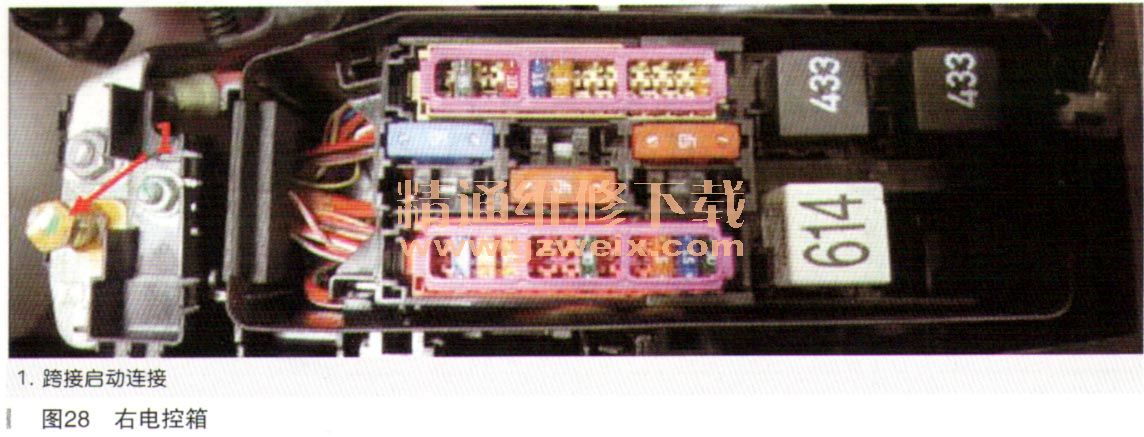

具有跨接启动点的右电控箱如图28所示。

    两个前排座椅下方、驾驶室／仪表区域和A柱区域都有更多的保险丝座。

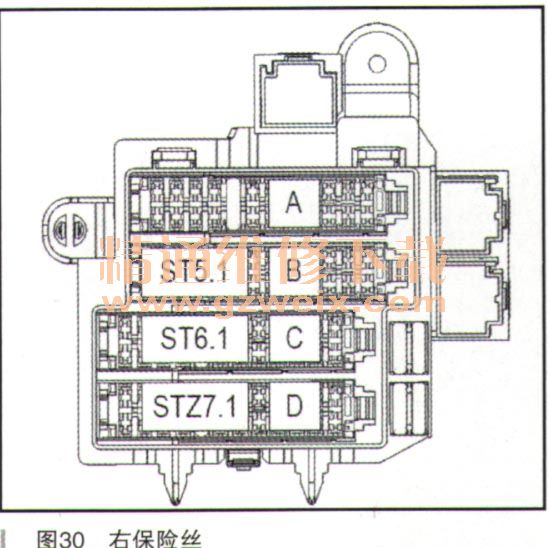

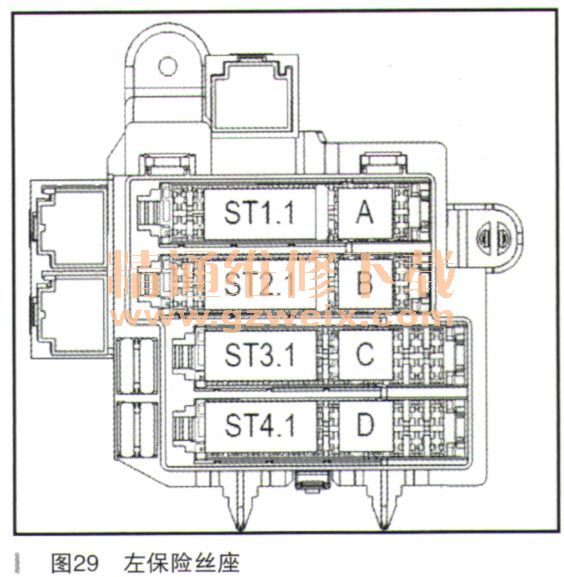

    前排座椅下方的继电器／保险丝

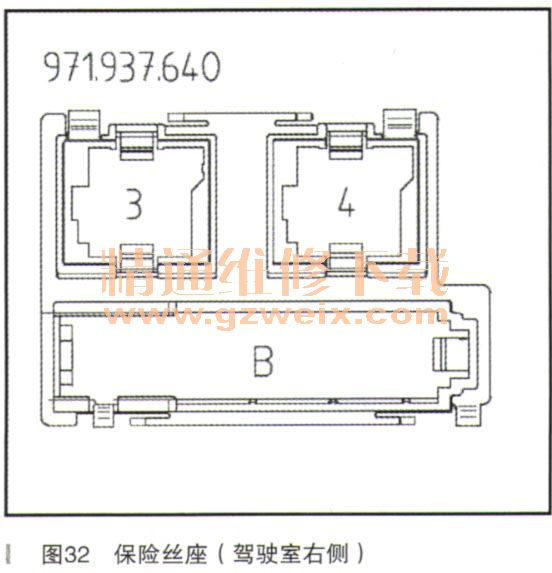

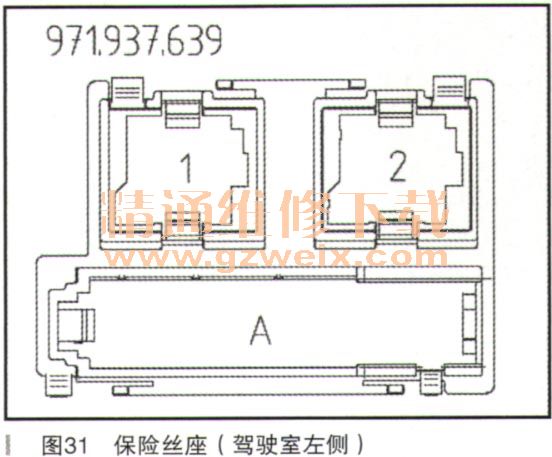

    座如图29、图30所示      驾驶室／仪表板中左边和右边的继电器／保险丝座如图31、图32所示。

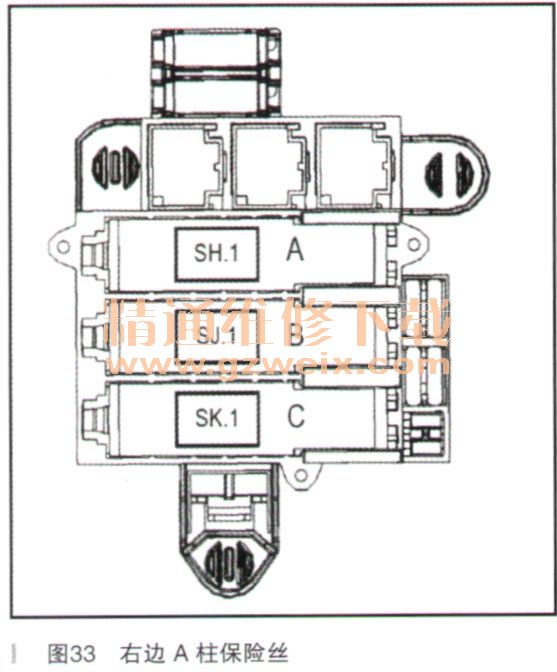

    右边A柱底部的继电器／保险丝座如图33所示。

    8．电源插座

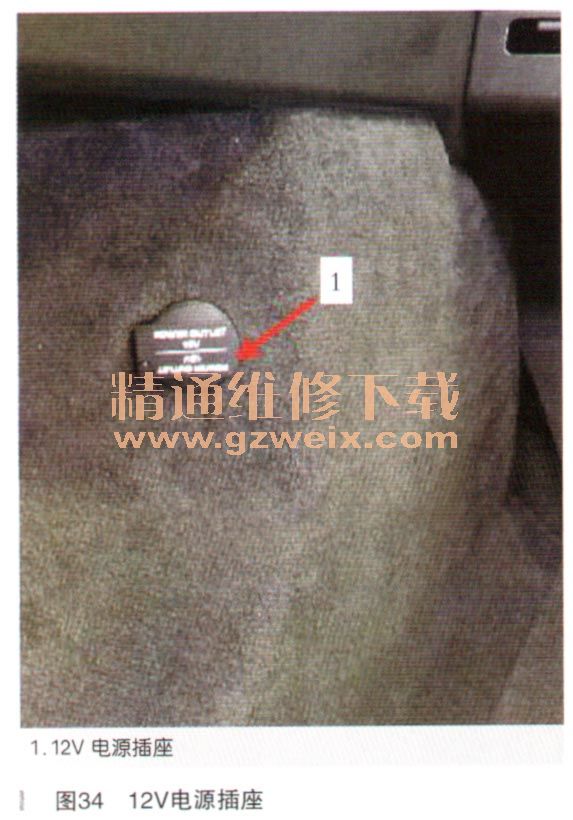

    12V电源插座根据车辆配置可能位于以下位置（如图34所示）：

    ·前部中控台中
    ·后部中控台中
    230/110V电源插座选装。
    在后中控台中，具有一个230V电源插座，该插座可以用于连接配有标准欧洲插头的电气设备。插入插头时，电源插座上的指示灯亮起绿色灯光。如果电流过多或者温度过高，则电源捅座关闭，指示灯变为红色。温度降下来后，电源插座会重新开启。
