断开电气连接器(10)并拆下镶板(2)。
将温度传感器(11)从镶板(2)上拆下。
拆下驾驶员侧的左侧出风口。

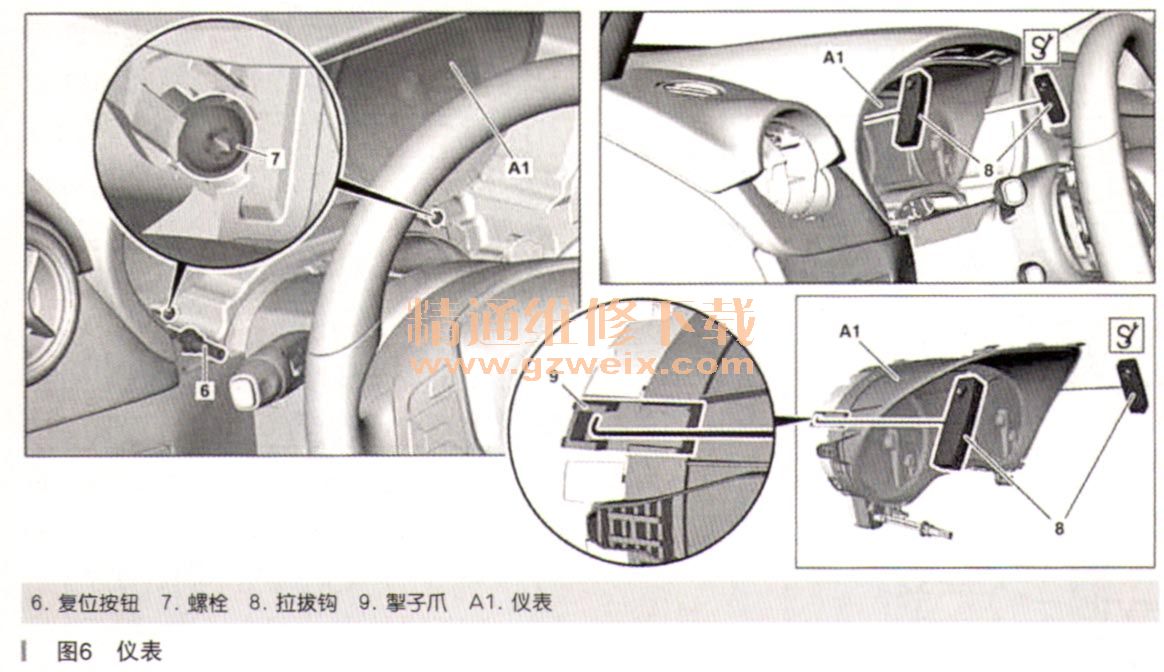

将复位按钮(6)从仪表盘(A1 )中拉出,如图6所示。松开螺栓(7),直至仪表盘(A1)松动,螺栓(7)留在仪表盘(A1)上。

将拉拔钩(8)插入左侧和右侧仪表板和仪表盘之间(A1 )。
向内移动仪表(A1)上的掣子爪(9)然后用掣子爪(9)拉动仪表(A1)。仅将仪表(A1)拉出至能够接触到电气连接器(4)的程度。
将电气连接器(4)从仪表(
At)上分开并拆下仪表(A1 )。
7.将梅赛德斯三叉星徽从散热器格栅上一拆下。逆时针转动梅赛德斯三叉星徽(13)约15°,并从散热器格栅士一拆下,如图7所示。

8.分开前保险杠顶部,如图8所示,分开螺栓(19)即可。

以下的步骤为安装过程:
9.安装照明式梅赛德斯三叉星徽(9)的线束和控制单元。

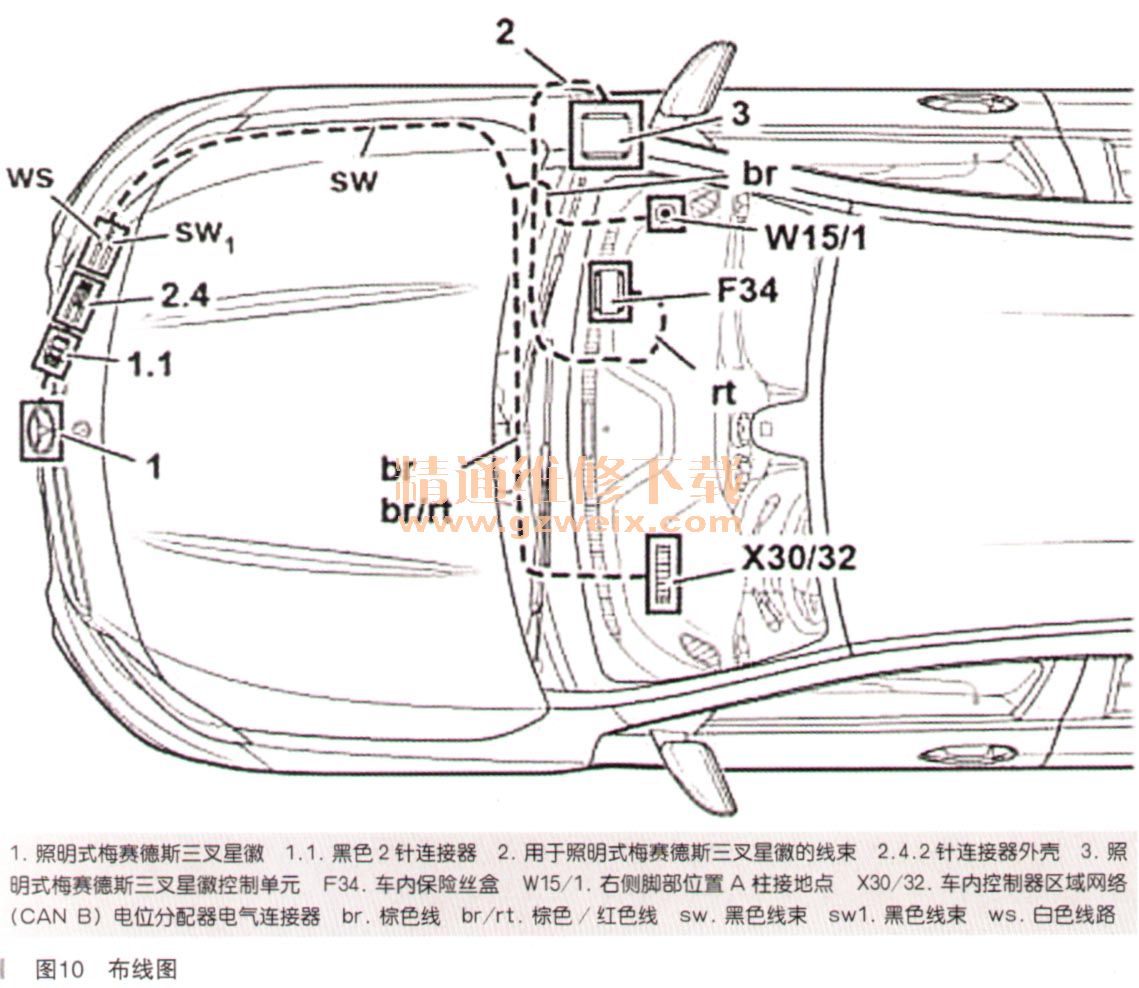

接线图和布线图如图9、图10所示。

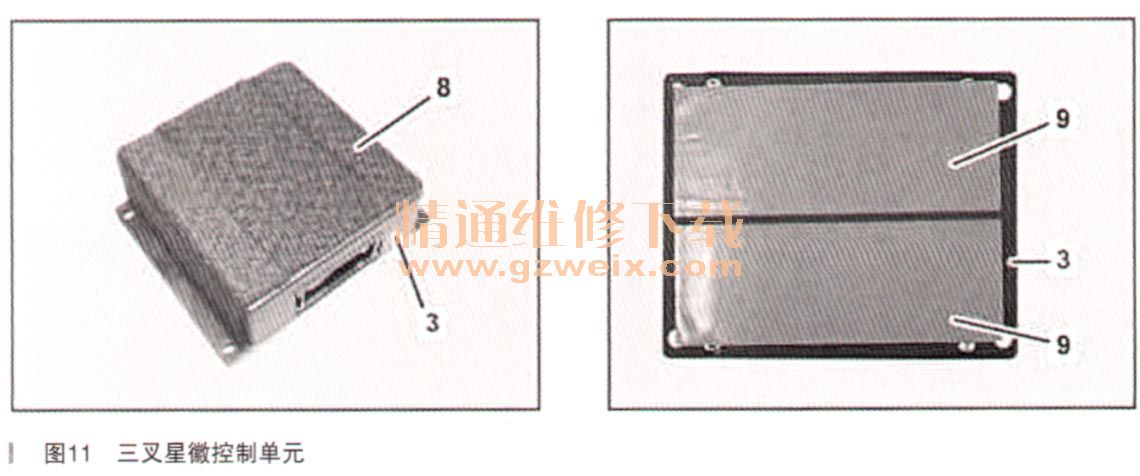

如图11所示,将毛毡粘合带(8)黏合到照明式梅赛德斯三叉星徽控制单元(3)上。黏合表面必须无油脂和灰尘,否则会出现附着力问题。

如图11所示,将尼龙搭扣(9)豁合到照明式梅赛德斯三叉星徽控制单元(3)上。黏合表面不得沾有灰尘和油脂。否则会出现附着力。
将载体薄片从尼龙搭扣(9)上拆下。

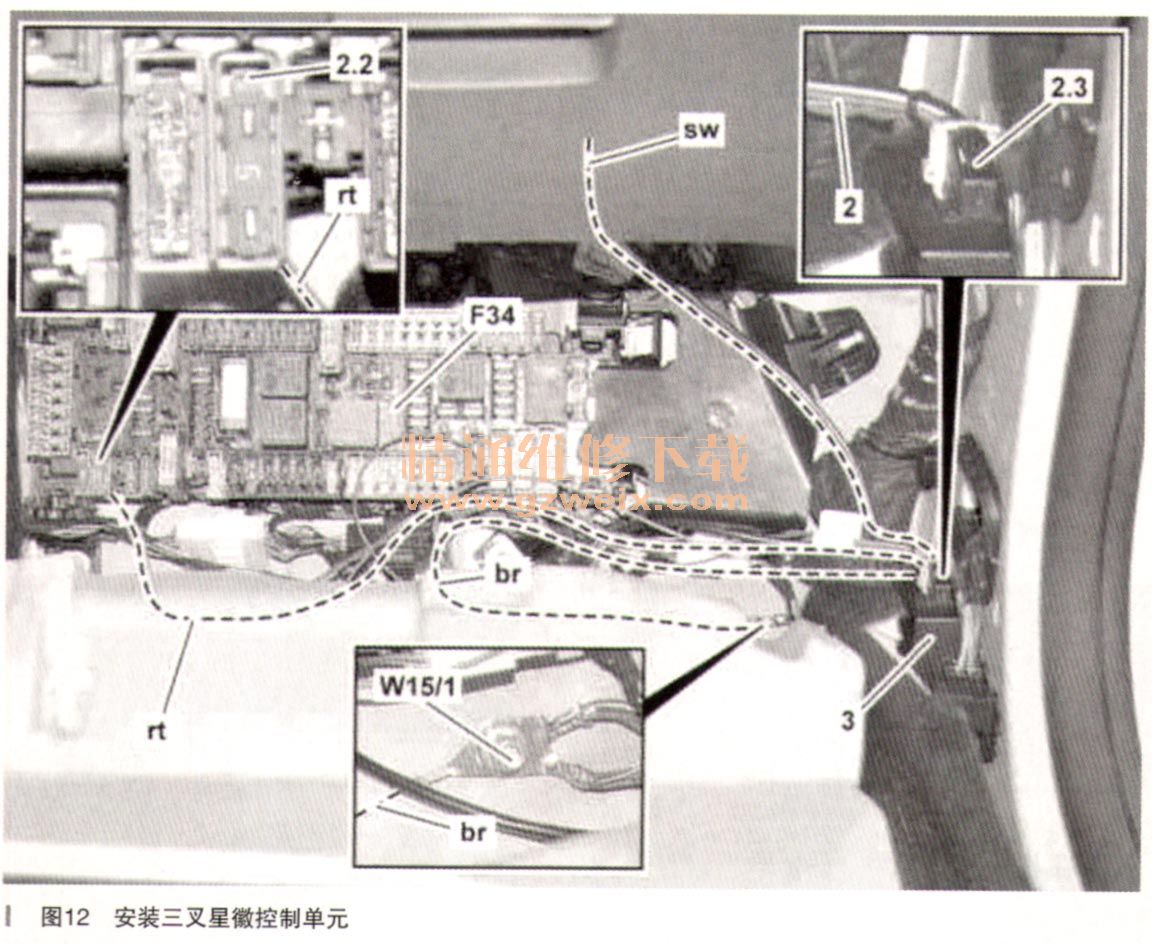

将照明式梅赛德斯三叉星徽(2)线束上的黑色18针连接器(2.3)与照明式梅赛德斯三叉星徽控制单元(3)连接并锁止,如图12所示。
