大众新波罗轿车喇叭不响故障检修
来源:本站整理  作者:佚名  2018-12-20 11:11:13

    一辆行驶里程约1.7万km、配置手动变速器的2013年大众新波罗轿车。该车按下喇叭按钮,车外的信号喇叭不响。
    故障诊断:经检测,有故障码:03591011信号喇叭启动断路(静态),如图1所示。该车喇叭安装到其他车辆上能正常使用(已排除喇叭自身故障)。

    喇叭系统的原理分析如图2所示。

    分析故障出在信号喇叭、信号喇叭电气系统。
    可能的故障原因:(1)信号喇叭故障;(2)喇叭按钊接触不良(主气囊部位);(3)输入信号线路故障;(4)信号喇叭工作线路故障;(5)BCM控制单元内部故障。
      (1)根据客户对故障的描述,验证所描述的故障一直存在,即按动喇叭按钮,信号喇叭不响。确定故障存在的真实性。在按动喇叭的过程中,能够听到BCM控制单元内部的喇叭继电器清晰地发出吸合及分离的声音。初步诊断信号输入正常,接着读取BCM控制单元有关信号喇叭的数据。如图3中31.3、33.4所示。

    诊断结论:喇叭控制系统中输入信号正常,输出信号不正常。
      (2)根据第一步确定输入信号工作正常,接着检查喇叭供电保险丝及线路。保险丝及保险丝针脚接触良好,并且测量保险丝至BCM控制单元针脚T73a173处电压为12.01V,如图4所示。由此判断信号喇叭的供电线路正常。

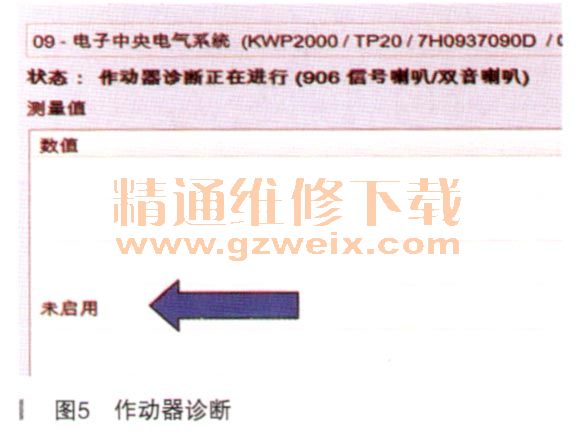

      (3)根据以上两步检查过程,进入BCM控制单元,进行作动器诊断,以此测量BCM能否正常输出。作动器诊断过程中,同样能够听到有继电器吸合声音,但是听不到信号喇叭工作,如图5所示。由此确定故障点为喇叭输出端。
