国产轿车自动变速器维修技术讲座(189)
来源:本站整理  作者:佚名  2019-04-26 08:46:23



      (5)将点火开关置于“ON(打开)”位置。
      (6)确认下列测试点之间的测试灯点亮:控制模块线束上的B+电路端子11 X1和搭铁之间。
    如果测试灯未点亮。
    ①确认保险丝上有电压。
    如果保险丝上没有电压,则修理电路中的开路/电阻过大故障。
    如果保险丝上有电压。
    ②将点火开关置于“OFF(关闭)”位置。
    ③测试B+电路端对端的电阻是否小于2Ω。
    如果为2Ω或更大,则修理电路中的开路/电阻过大故障。
    如果小于2Ω。
    ④将点火开关置于“OFF(关闭)”位置。断开电路中的所有部件。
    注意:B+电路可向其他部件提供电压。务必测试共用B+电路的所有电路和部件是否存在对搭铁短路。
    ⑤测试测试点之间的电阻是否为无穷大:控制模块上的B+电路端子11 X1和搭铁之间。
    如果电阻不为无穷大,则修理电路中对搭铁短路故障。
    如果电阻为无穷大。
    ⑥更换保险丝,将点火开关置于“ON(打开)”位置。
    ⑦连接电路上的每个部件后,确认保险丝完好。
    如果保险丝熔断,则更换在连接时使保险丝熔断的部件。
    如果保险丝未熔断,则一切正常。
    注意:点火1电路可向其他部件提供电压。务必测试共用点火1电路的所有电路和部件是否存在对搭铁短路。
    如果测试灯点亮。
      (7)确认下列测试点之间的测试灯点亮:控制模块线束上的点火1电路端子1 X1和搭铁之间。
    如果测试灯未点亮。
    ①确认保险丝上有电压。
    如果保险丝上没有电压,则修理电路中的开路/电阻过大故障。
    如果保险丝上有电压。
    ②将点火开关置于“OFF(关闭)”位置。
    ③测试点火1电路端对端的电阻是否小于2Ω。
    如果为2Ω或更大,则修理电路中的开路/电阻过大故障。
    如果小于2Ω。
    ④将点火开关置于“OFF(关闭)”位置。断开电路中的所有部件。
    注意:点火1电路可向其他部件提供电压。务必测试共用点火1电路的所有电路和部件是否存在对搭铁短路。
    ⑤测试测试点之间的电阻是否为无穷大:控制模块上的点火1电路端子1 X1和搭铁之间。
    如果电阻不为无穷大,则修理电路中对搭铁短路故障。
    如果电阻为无穷大。
    ⑥更换保险丝,将点火开关置于“ON(打开)”位置。
    ⑦连接电路上的每个部件后,确认保险丝完好。
    如果保险丝熔断,则更换在连接时使保险丝熔断的部件。
    如果保险丝完好,则更换KR108变速器液压油泵继电器。
    如果测试灯点亮。
      (8)一切正常。
    维修指南。完成修理后,执行诊断修理检验。
      16.DTC P0960、P0962或P0963
    诊断说明。在使用该诊断程序前,执行诊断系统检查一车辆。有关诊断方法的概述,请查阅诊断策略。诊断程序说明提供每种诊断类别的概述。
    DTC说明。DTC P0960:变速器控制电磁阀1控制电路开路。DTCP0962:变速器控制电磁阀1控制电路电压过低。DTC P0963:变速器控制电磁阀1控制电路电压过高。

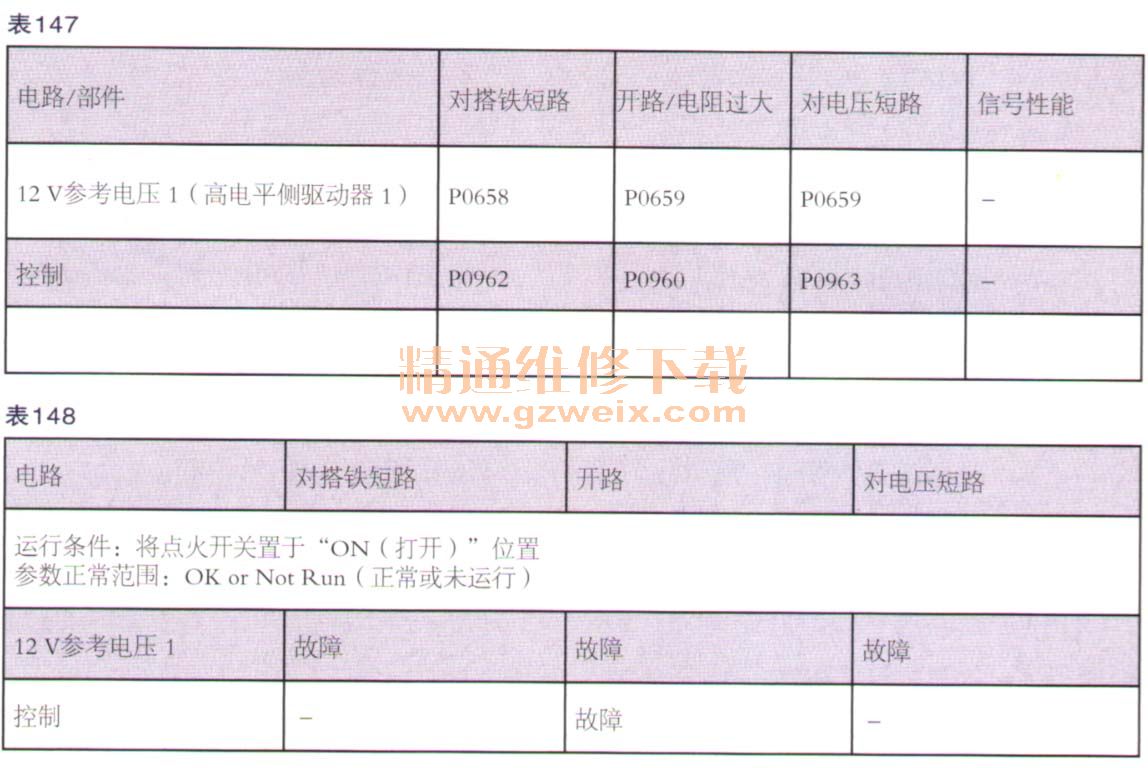

    诊断故障信息如表147所示。

    故障诊断仪典型数据。
    变速器控制电磁阀1控制电路开路测试状态如表148所示。

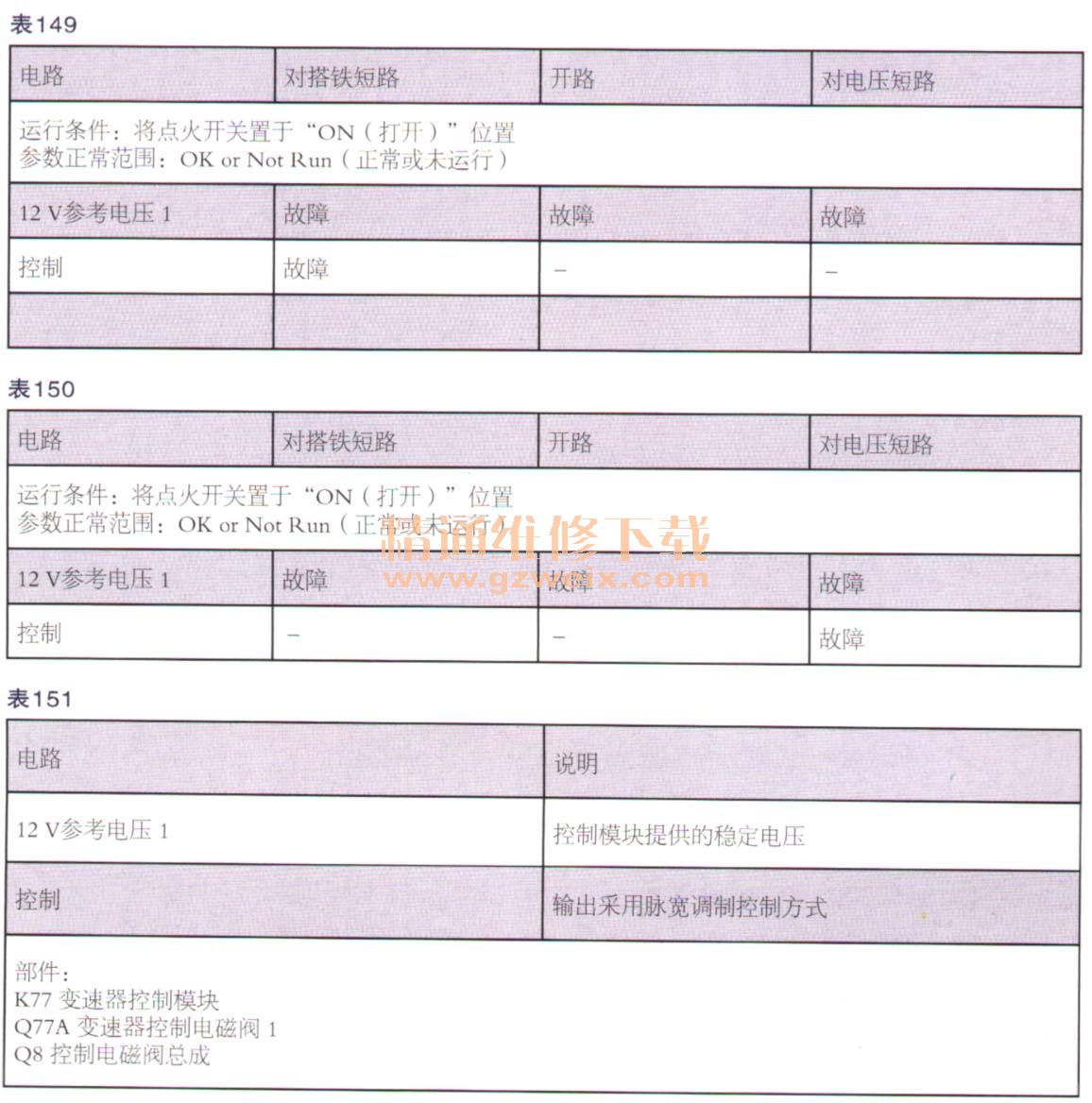

    变速器控制电磁阀1控制电路电压过低测试状态如表149所示。

    变速器控制电磁阀1控制电路电压过高测试状态如表150所示。
    电路/系统说明如表151所示。
