剖析新款奔驰M282四缸汽油发动机技术亮点(一)
来源:汽车维修与保养  作者:佚名  2020-07-16 09:17:37


3.曲轴连杆机构

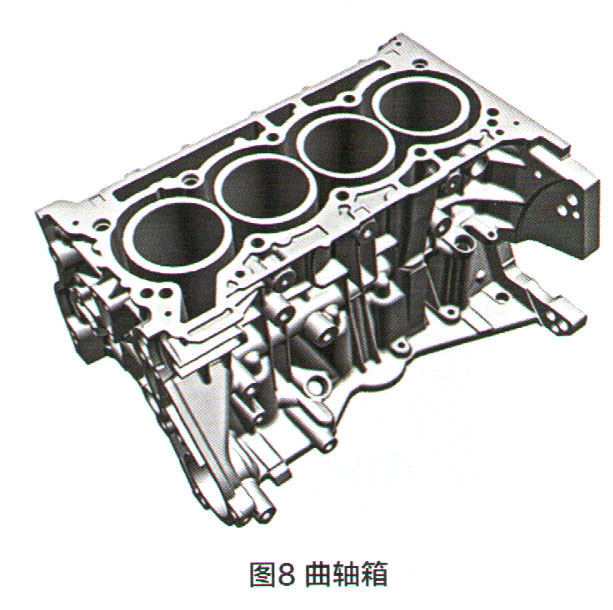

    M282曲轴箱(图8)采用压铸铝工艺制造“缸顶外漏”结构,其连续减小阻立的其他部件是基于双丝电弧喷涂涂层(“TWAS”)工艺的汽缸涂层,除了摩擦,重量较轻也是创新汽缸套技术的优势,因为该原因以及使用低摩擦油的发动机设计对减少CO2起到了更重要的作用。

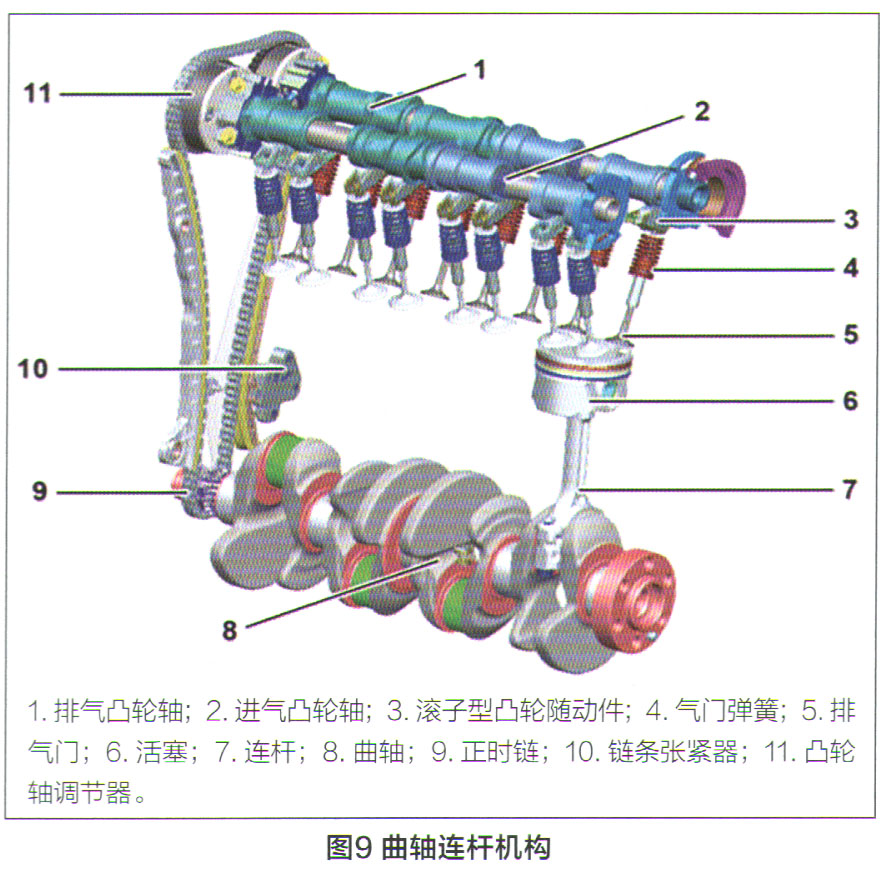

    曲轴和连杆由锻钢制成,缩小至直径42mm的主轴承和40mm的连杆轴承的轴承点和超精细加工有助于改善摩擦(图9)。活塞由铝铸造工艺制成,活塞环的“DLC”涂层会使摩擦系数非常低,活塞裙已调节且活塞提供有减摩涂层。由于输出提高,活塞顶部的热负荷和机械负荷增加,为减少热负荷并降低活塞顶的温度,使用喷油嘴冷却活塞,在保持稳定燃烧的同时降低发动机排放。活塞冷却装置集成在机油回路的热量管理系统中。
4.皮带驱动

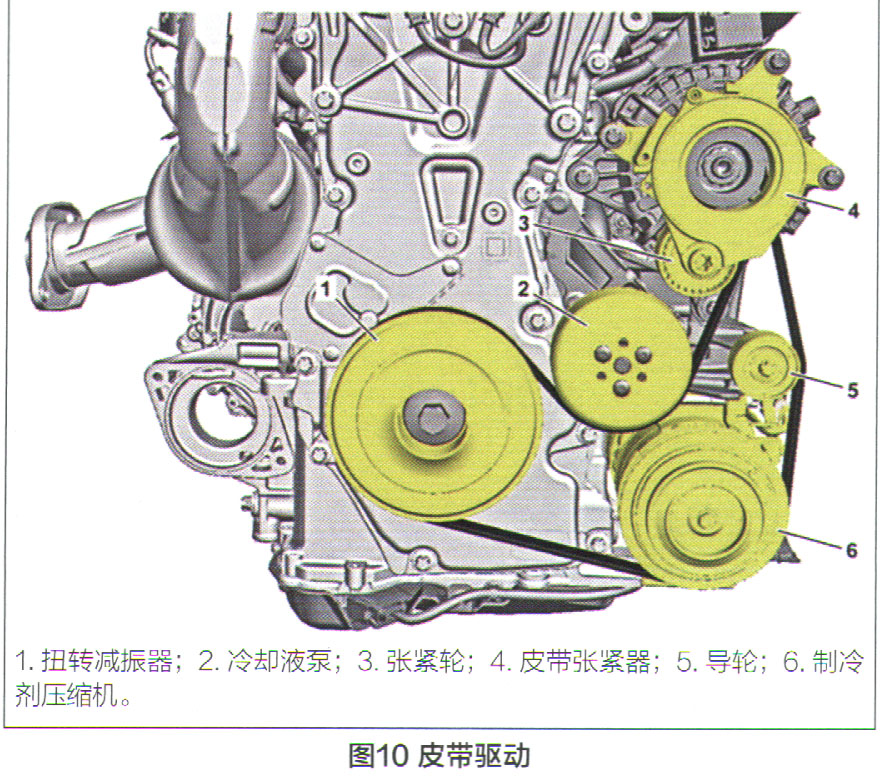

    皮带驱动装置(图10)驱动冷却液泵、制冷剂压缩机和发电机,它由使用扭转减震器的可分离的皮带轮驱动,使用带聚醋拉绳的V型皮带,可使皮带具有低预紧力,从而有助于最小化摩擦力。扭转减振器包括一个扭转减振器和一个弹性性退藕,可减小皮带拉力。利用新的皮带张紧器概念,将皮带轮紧器安装到发动机上,还有助于降低装配空间。
二、燃油供应系统

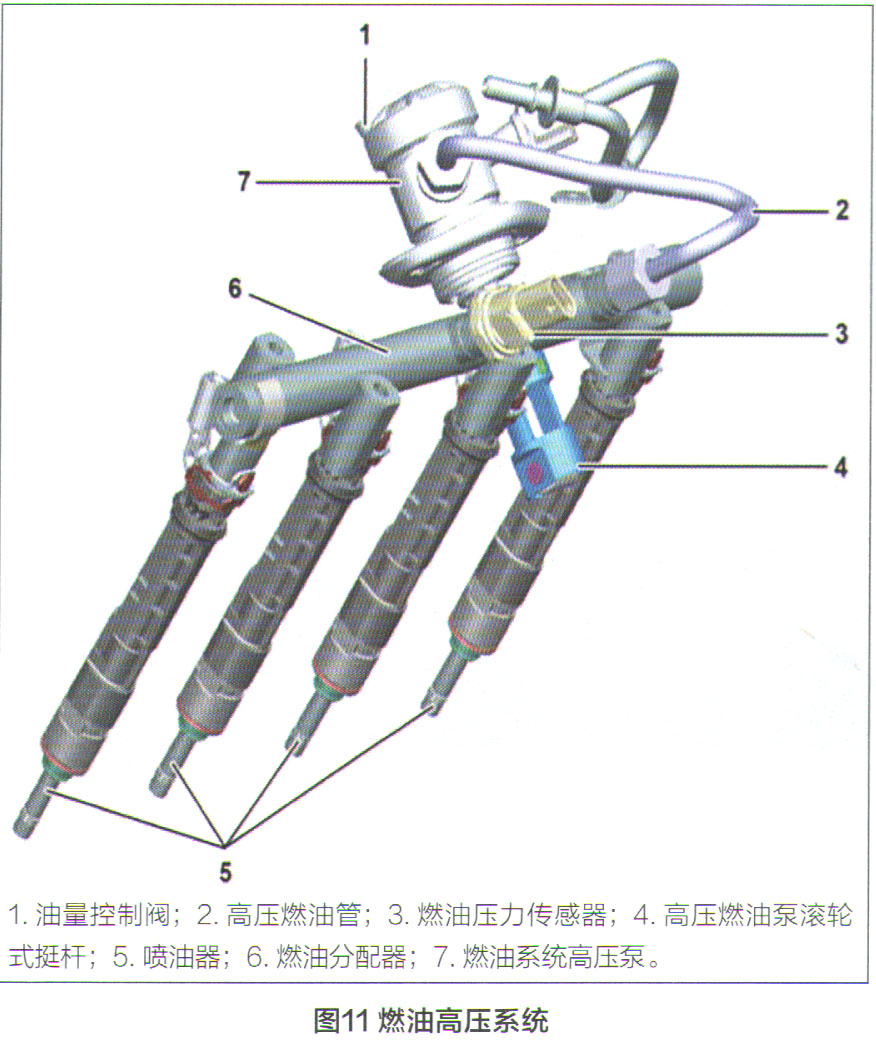

    M282与M270相同,燃油供应系统由低压燃油泵提供燃油,经单活塞高压泵压缩至高达250bar的燃油压力,然后通过喷油嘴喷入缸内(图11)。
    高压泵通过排气凸轮轴上的4个折叠凸轮驱动,泵上集成了一个流量控制阀,由ME控制,用于调节燃油流率,从而适用于泵活塞的各个行程。滚轮式挺杆将行程传送至连接在进气侧的高压泵的活塞上。因此,每个工作循环产生一个高压泵行程,而行程的角度位置被设计为产生链条传动的最低负荷。
    喷油器位于发动机燃烧室的中央,因为高达250bar(1 bar=105Pa)的燃油压力会接触喷油器,因此,必须通过喷油器的控制时间精确确定喷油量。在喷油器内部,电动控制提升电磁阀启用带6个喷射口的多孔阀中的滚针,对准燃油喷嘴,使阀和火花塞都不会直接碰撞。对于喷油器,其根据测量电子信号单独识别浮针的闭合,因此确定促动结束和喷射结束之间的时间偏移。此外,燃油箱通过活性炭过滤器实现通风,在“多灰尘国家”,将滤尘器安装到活性炭过滤器周围的空气管路上。

相关资料:精通汽修在线平台 99元VIP包年超值体验

上一页  [1] [2] [3]
