2．冷却

    功率电子装置连接在前桥和后桥上低温冷却循环管路上。这样能对功率电子装置内部的各部件起到良好的冷却作用。

3．售后服务

    功率电子装置在损坏时只能整体更换。在功率电子装置的测量数值中，可以读出车桥的所有测量值，比如温度、功率、扭矩等。



1．电机温度传感器

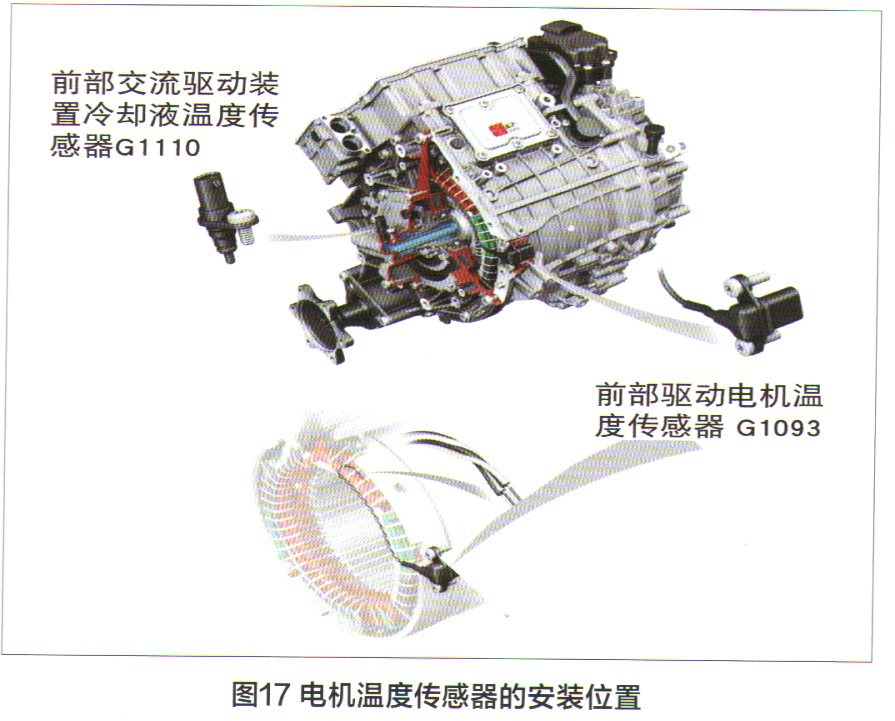

    如图17所示，每个电机上有两个不同的温度传感器。在前桥电机上是前部交流驱动装置冷却液温度传感器G1110和前部驱动电机温度传感器G1093。

    前部交流驱动装置冷却液温度传感器G1110用于监控流入的冷却液的温度。前部驱动电机温度传感器G1093用于测量定子温度，为了测量精确，G1093是集成在定子绕组上的且采用冗余设计。就是说，尽管只需要1个传感器，但是在定子绕组上集成了2个传感器。一旦第一个定子温度传感器损坏了，那么另一个传感器仍可执行温度监控功能。只有当2个传感器都失效时，才应该更换电机。如果这2个传感器之一损坏了，不会有故障记录。只有前部驱动电机温度传感器G1093会显示在测量值中。

    后桥上的结构与此相同。定子内有后部驱动电机温度传感器G1096，冷却液温度由后部交流驱动装置冷却液温度传感器G1111来测量。

2．电机转子位置传感器G159

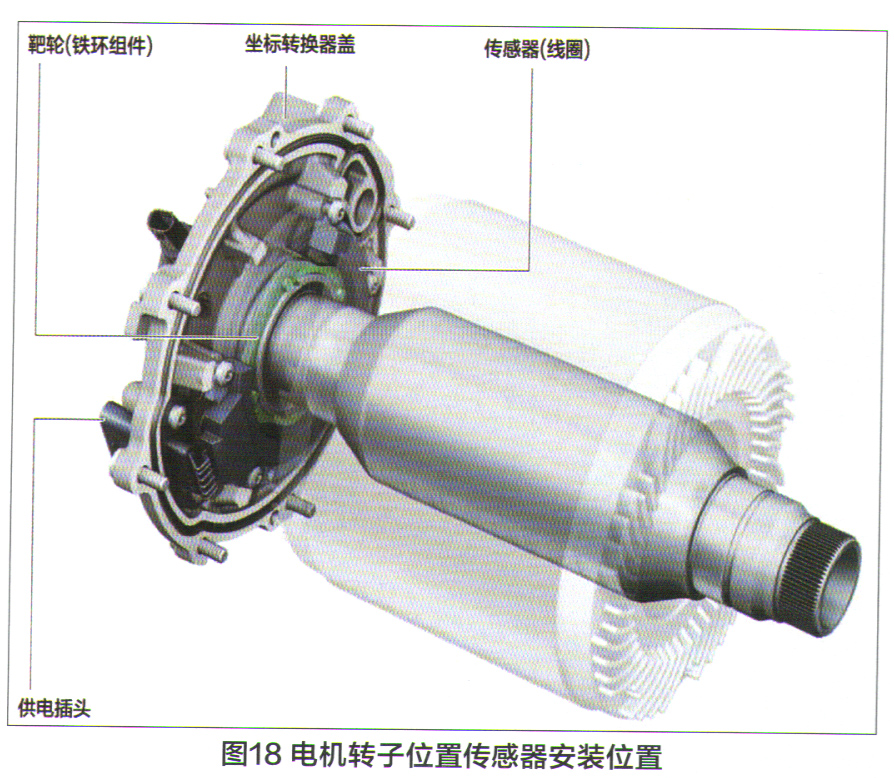

    电机转子位置传感器G159（图18）是根据坐标转换原理来工作的，可以侦测到转子轴最小的位置变化。该传感器由两部分构成：坐标转换器盖上的不动的传感器和安装在转子轴上的靶轮。功率电子装置根据转子位置信号，计算出控制异步电机所需的转速信号，异步电机上不需要监控转子位置。转子每转的传感器信号有4个脉冲，可对电机的工作进行精确操控。转子位置传感器可更换。

1．端面密封检查

    更换总成时要小心（总成在交货时是干态的），如果在到达30 000km这个保养周期前，泄漏储液罐满了或者溢出了那会对电机内部造成损坏（与绝缘检测器或者红色的冷却系统警告灯一起）。对于冷却系统，务必注意排气步骤。

2．牵引车辆注意

    如果红色的冷却系统警报灯没亮起，可以不超过50km/h的车速来牵引车辆，最大牵引距离不超过50km；在未加注冷却液的情况下，只允许以不超过7km/h的车速来移动车辆，最大引动距离不得超过700m。

3．电机搭铁环的检查

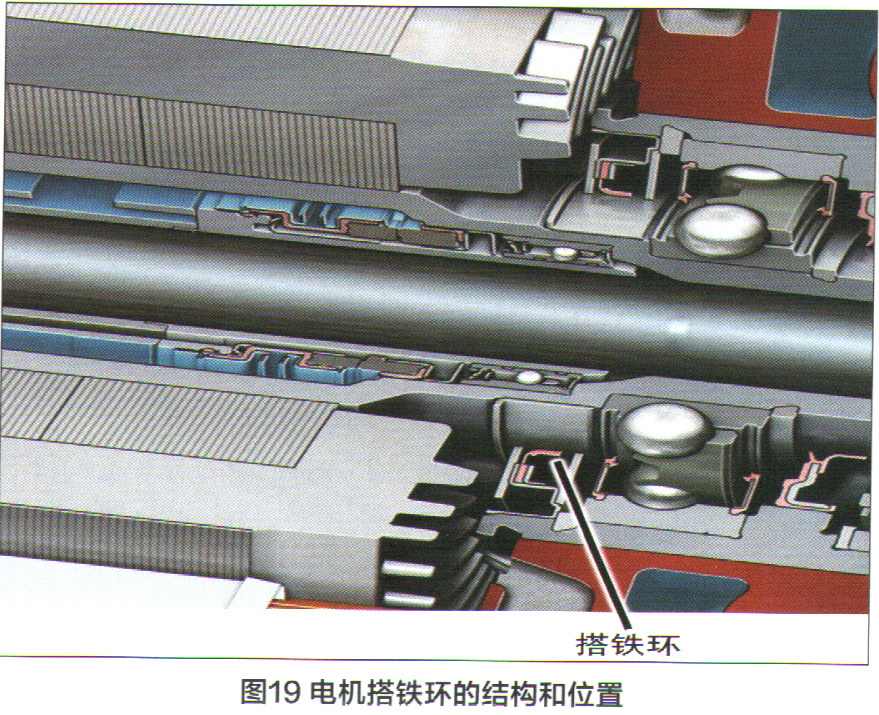

    如图19所示，电机搭铁环是转子轴和壳体之间的接触件，搭铁环的电阻比轴承电阻小，转子轴上产生的电压由流经搭铁环的电流来消除，如果没有搭铁环，这个电流就会流经轴承，长久这样会损坏轴承。搭铁环是压入到电机壳体内的，薄片可自动进行调整，以便补偿磨损。搭铁环的左、右侧都有织物片，用于防止脏污进入或碎屑排出。
