解析奥迪e-tron纯电动汽车的动力总成(上)
来源:汽车维修与保养  作者:佚名  2021-05-15 09:26:59

 一、驱动电机结构

1.驱动电机的相关参数

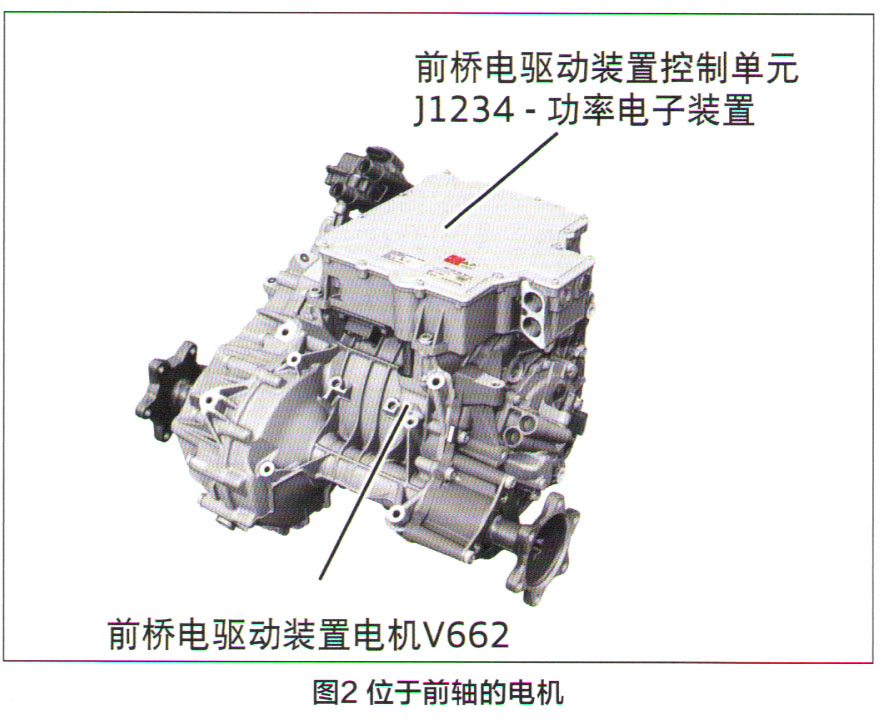

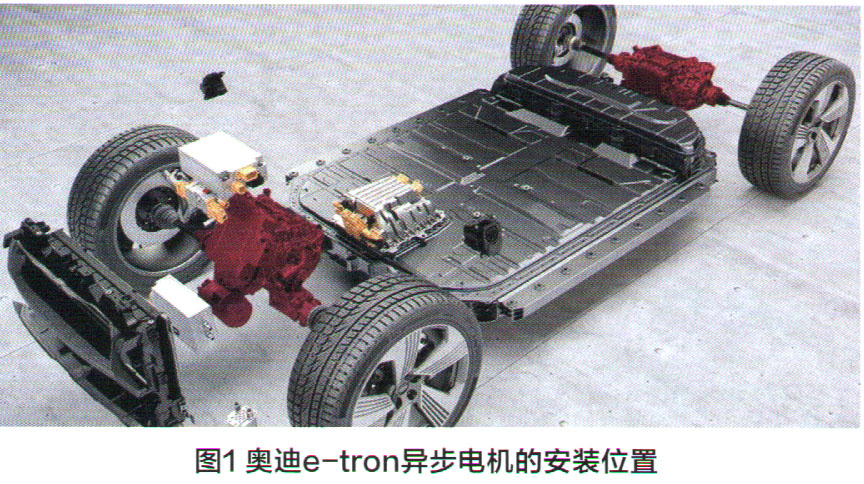

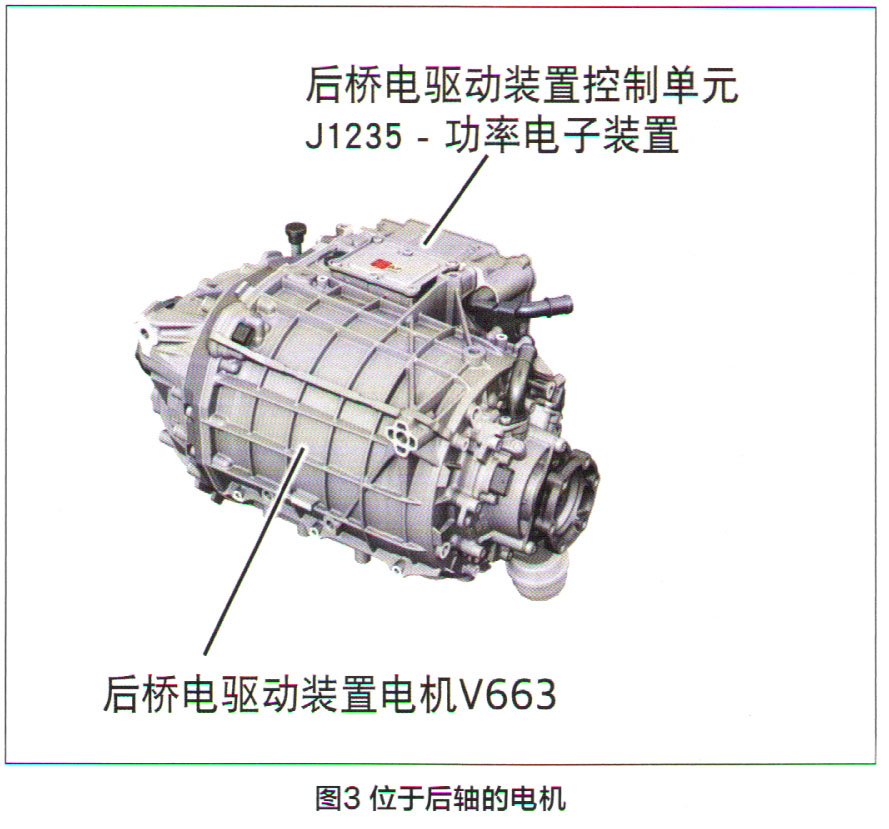

    如图1所示,奥迪e-tron电动车平台和传统内燃机车平台是有所不同的,两台异步电机分别位于前后轴,电池位于车身的中间,布局在车底位置。位于前轴的电机(图2)最大功率是125kW,boost模式下能够达到135kW。位于后轴的电机(图3)最大功率140kW,在boost模式可以爆发165kW。多数时间下,e-tron都只靠后轴的电机驱动,需要时转化为四驱模式。这两台电动机,最大功率合计为265kW,峰值扭矩561 N·m,0-100km/h加速时间为6.6s,要是增压boost模式下,0~100km/h加速时间可以达到5.7s。奥迪e-tron配备了95kW时的锂离子电池,电池单次充电可以行驶400km。

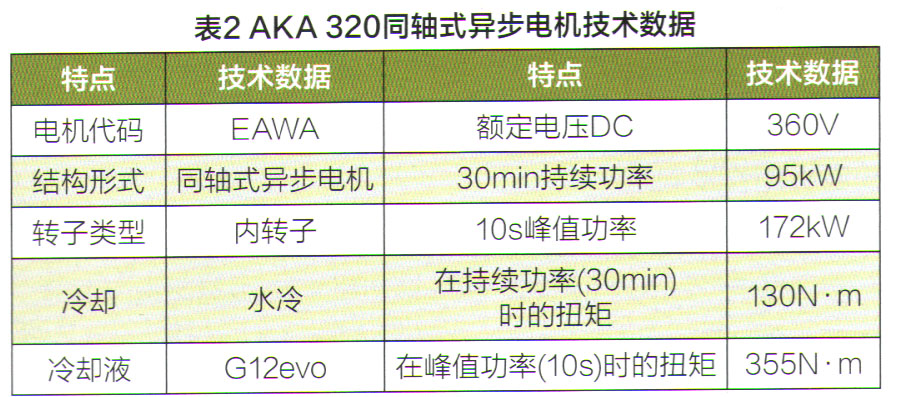

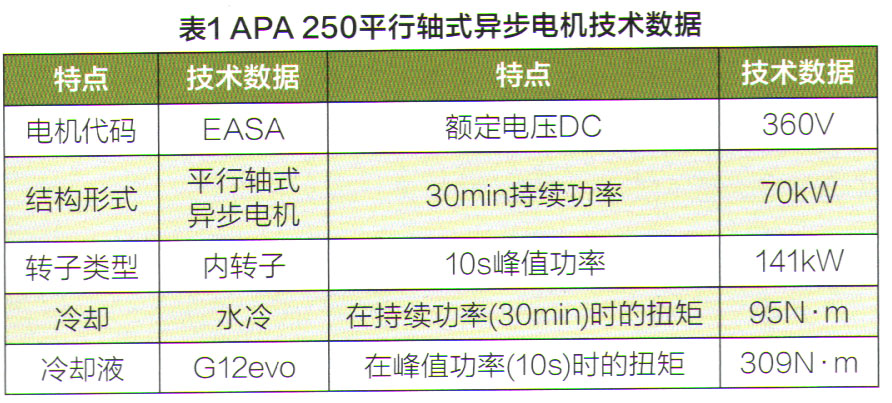

    动力电机内部集成减速齿轮组,减小尺寸。同时电机上部集成电机驱动功率逆变器。进一步简化高压布线,使得纯电总成更紧凑。电驱动桥既保证了高功率密度,又能够很好地适应后轴空间严苛的要求。更高的功率密度需要更好的电机热管理系统。奥迪e-tron引入了高效的前后轴电驱动桥电机电控水冷系统。前桥电驱动装置采用的APA 250平行轴式异步电机相关参数见表1,后桥电驱动装置采用的AKA 320同轴式异步电机相关参数见表2。
