丰田THS-II混合动力核心控制策略介绍(二)
来源:本站整理  作者:佚名  2021-06-27 09:36:51

三、MG1和MG2解析器的工作原理

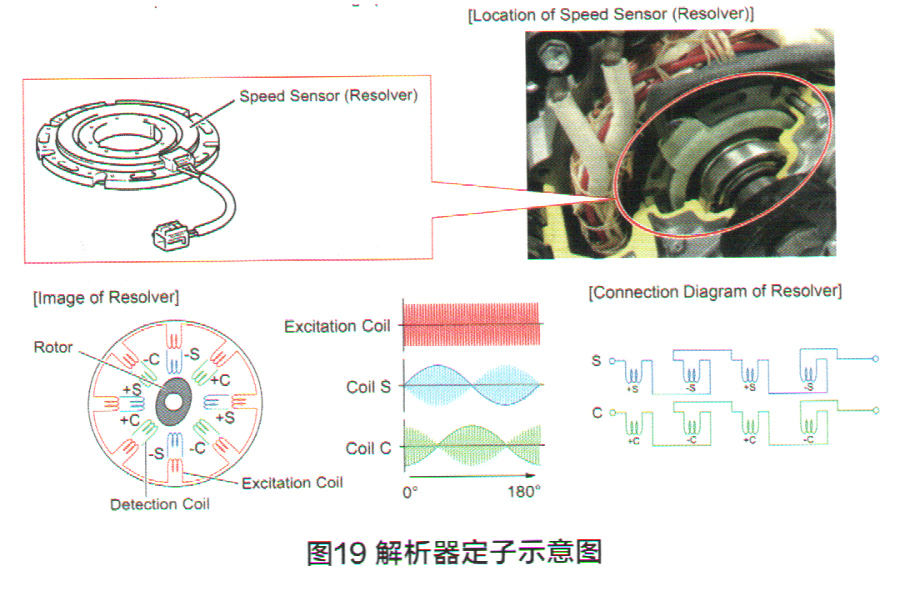

为了使三相交流电动机转动,需要正确检测转子的位置,三相交流(U相、V相、W相)需要连续流动,在MG1和MG2中分别安装有一个速度传感器(即解析器),它们是可靠性极高且结构紧凑的传感器,可以高精度的检测转子磁极的位置。转子(MG1和MG2)磁极的精确位置对于确保有效控制MG1和MG2非常重要。解析器的定子包括3种线圈:励磁线圈、检测线圈s和检测线圈C和一个椭圆形的转子(与MG转子作为一个单元一起旋转)组成。定子与转子间的距离随转子的旋转而变化。检测线圈s的+s和-s相互偏离90度。检测线圈C的+C和-C也以同样的方式相互偏离90度。线圈s和C相互分离45度。如图19所示。

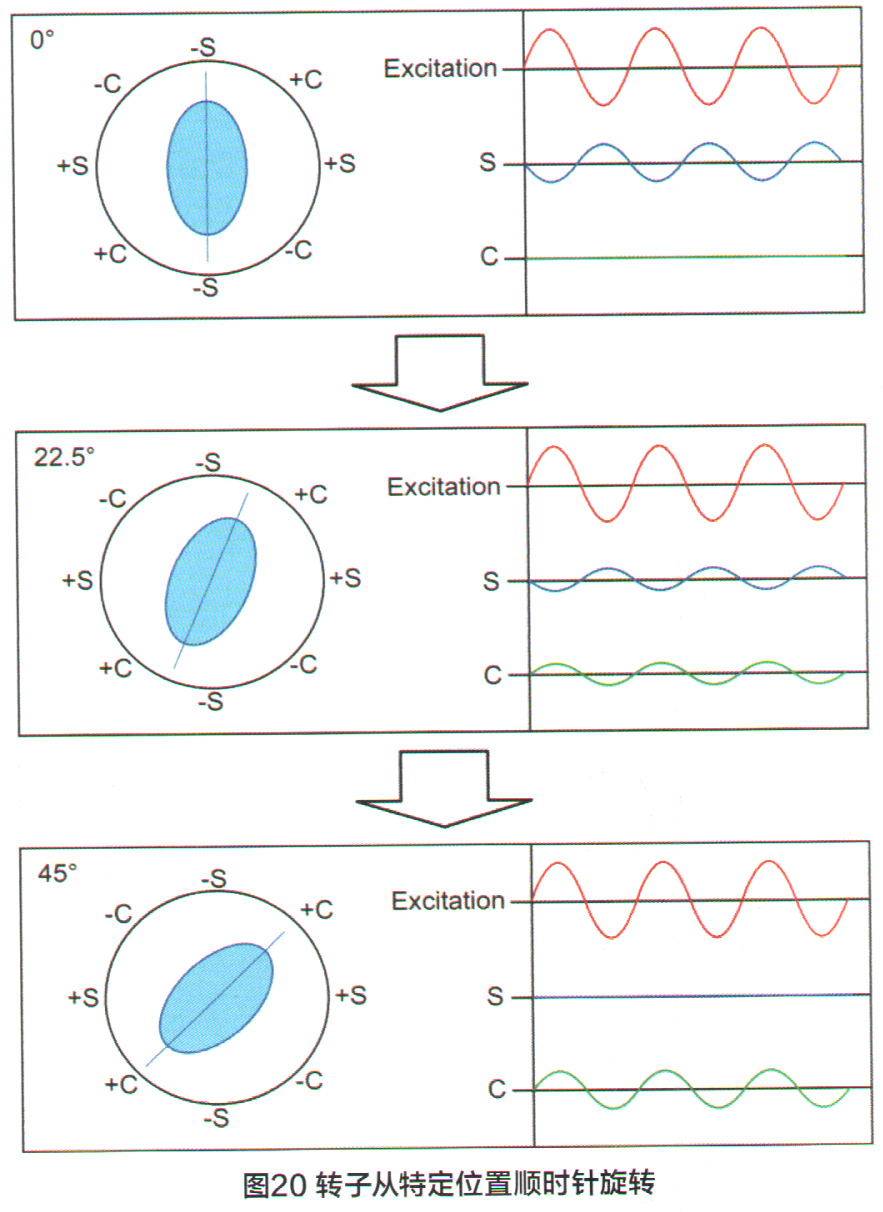

    由于励磁线圈具有恒定频率的交流,向线圈s和c输出恒定频率的磁场,与转子转速无关。励磁线圈的磁场由转子送至线圈s和c。由于转子为椭圆形,因此定子与转子之间的间隙随转子的旋转而变化。由于间隙的变化,检测线圈s和c输出波形的峰值随转子位置的变化而变化。MG ECU持续监视这些峰值,将其连接形成虚拟波形并根据线圈s的虚拟波形和线圈C的虚拟波形的相位差判定转子的旋转方向。此外,MG ECU根据规定时间内转子位置的变化量计算转速。如图20所示,为转子从特定位置顺时针旋转时,励磁线圈、线圈s和线圈C的输出波形。

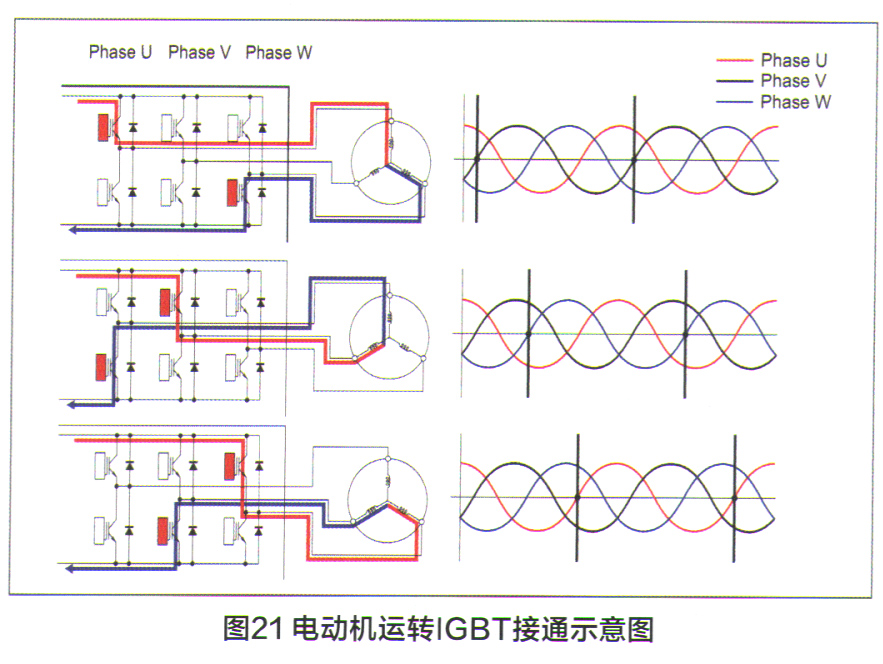

    如图21所示,当电动机运行时,IGBT根据转子的位置(永磁体)接通,产生于转子位置相适应的三相交流,当三相交流电通过定子线圈的三相绕组时,在电动机中产生一个旋转磁场,根据转子的旋转位置和转速控制旋转磁场,使转子内的永磁体收到旋转磁场的吸引,产生扭矩,使转子转动,IGBT的控制正时的基础信号是由MG电机各自的解析器型位置传感器提供。所产生的扭矩对于所有实际用途都与电流大小成比例,而转速则由交流电的频率来控制。

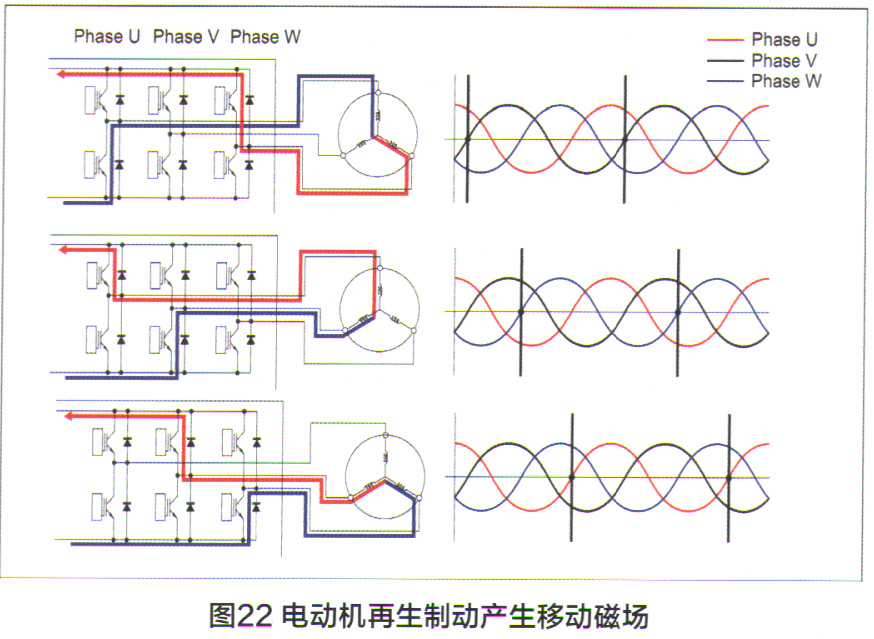

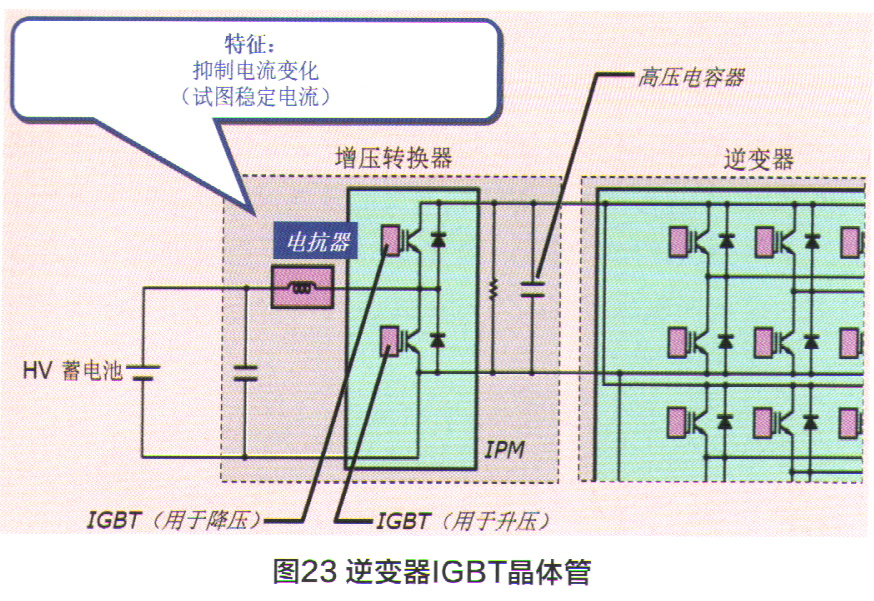

    如图22所示,当电动机再生制动时,轮子转动转子(永磁体),转子(永磁体)的旋转产生一个移动的磁场,并且由于电磁感应在定子线圈U相、V相和W相产生三相交流电压,电流以整流后的直流电形式从二极管流出,用来给HV蓄电池充电。逆变器的交流变直流转换。如图23所示,逆变器的IGB丁晶体管每个都有并联的二极管,单独看每个二极管就是发电机的三相整流桥,两个MG电机发出的电能被整流为直流电到可变电压系统。
