动力管理控制

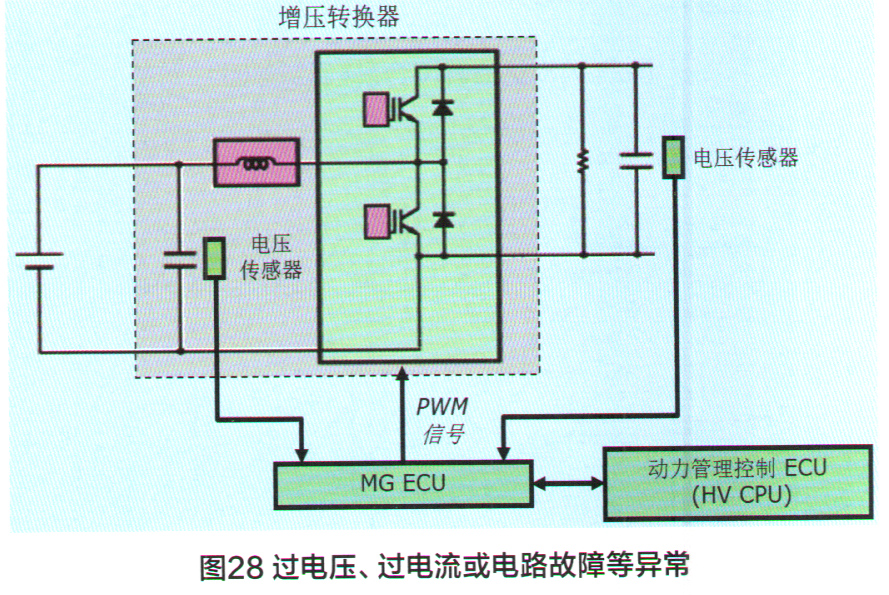

ECU(HV CPU)根据增压转换器的工作信号(PWM)控制增压转换器并检测增压前后的电压,提供反馈以检查是否达到目标增压值。增压转换器发生故障时,动力管理控制
ECU(HV CPU)监视增压转换器的控制状态。当出现过电压、过电流或电路故障等异常时,动力管理控制
ECU(HV CPU)断开异常电路中的增压转换器IGBT以切断增压转换器控制。如下图28所示。

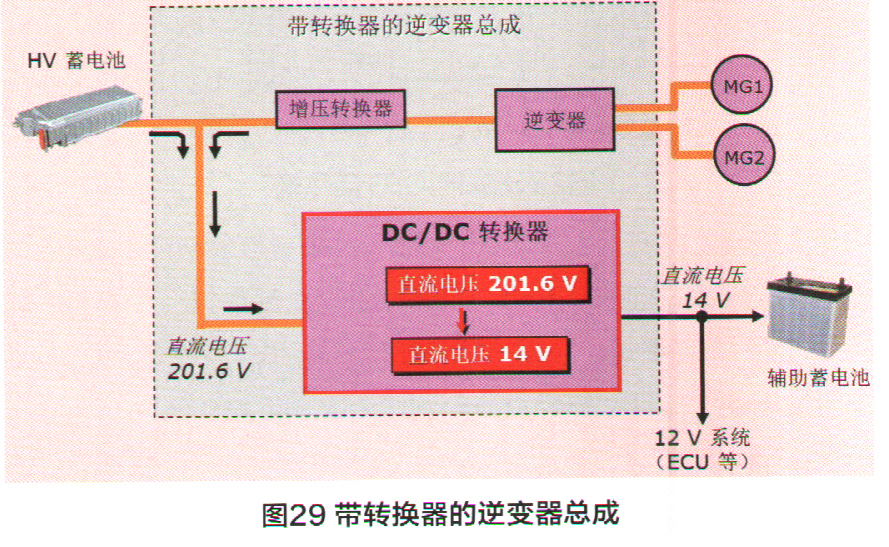

5.DC/DC转换器控制
车辆的电气零部件(如前照灯和音响系统)和各
ECU使用直流电压14V作为其电源。在常规车辆中,交流发电机用于为14V蓄电池充电并为电气零部件供电。然而,在
混合动力车辆中,发动机间歇操作期间发动机定期停止。因此,
混合动力车辆不使用交流发电机。DC/DC转换器在晶体管桥接电路中将高压(201.6 V)暂时转换为交流并通过变压器降至低压。然后,将交流转换为直流,并稳定地输出至直流电压14V系统供电。与常规车辆不同,发动机转速与输出电流和输出电压无关,如图29所示。
