四、S KYACTIV -X发动机的结构

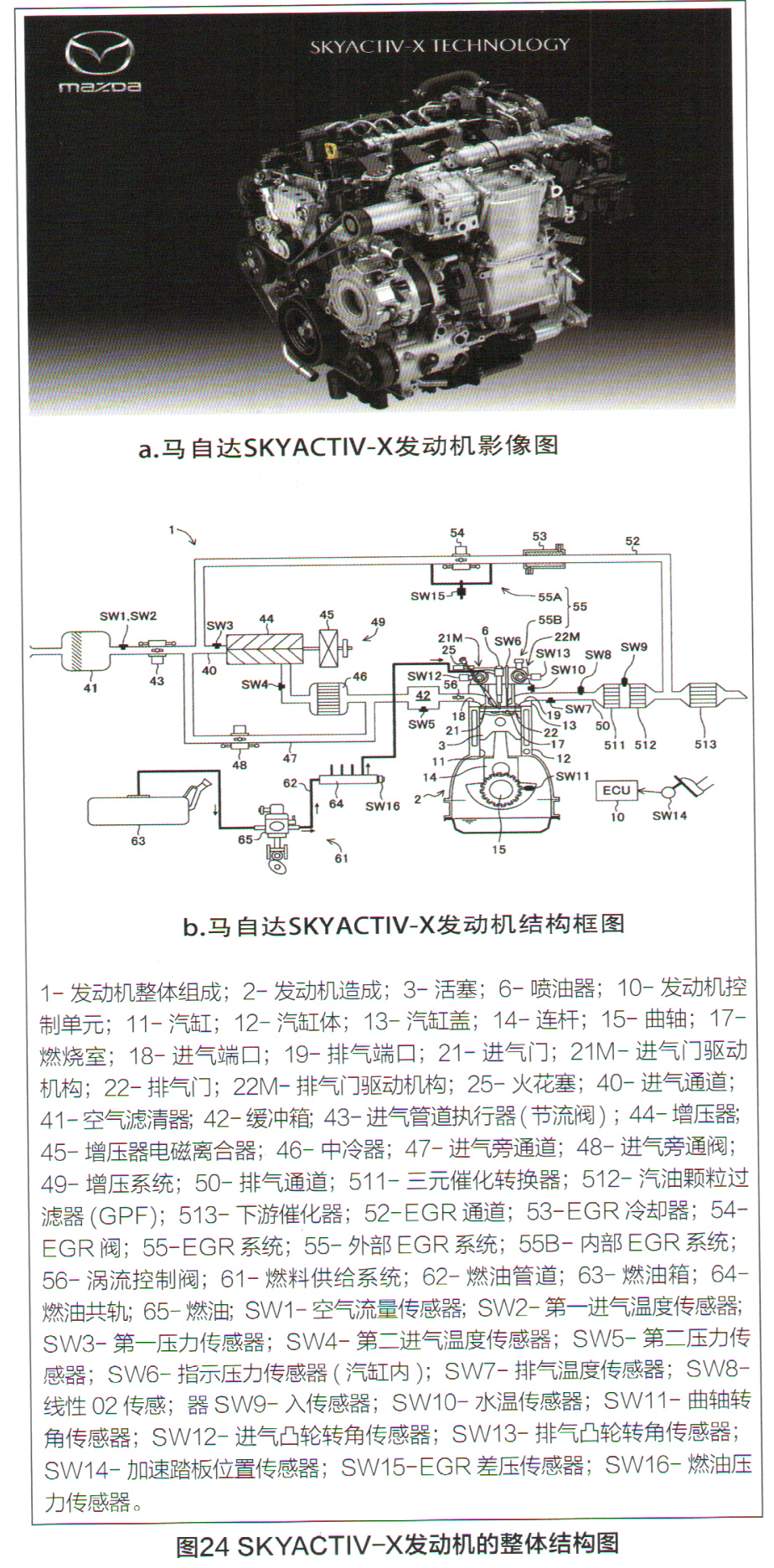

SKYACTIV-X发动机的整体结构如图24所示。
图25所示为进气系统布置示意图。
(1)进气管道执行器(节流阀如图26所示),安装在空气滤清器与缓冲箱之间,节流阀根据发动机转速和进气温度,调节开度,向燃烧室导入新鲜空气的充量。

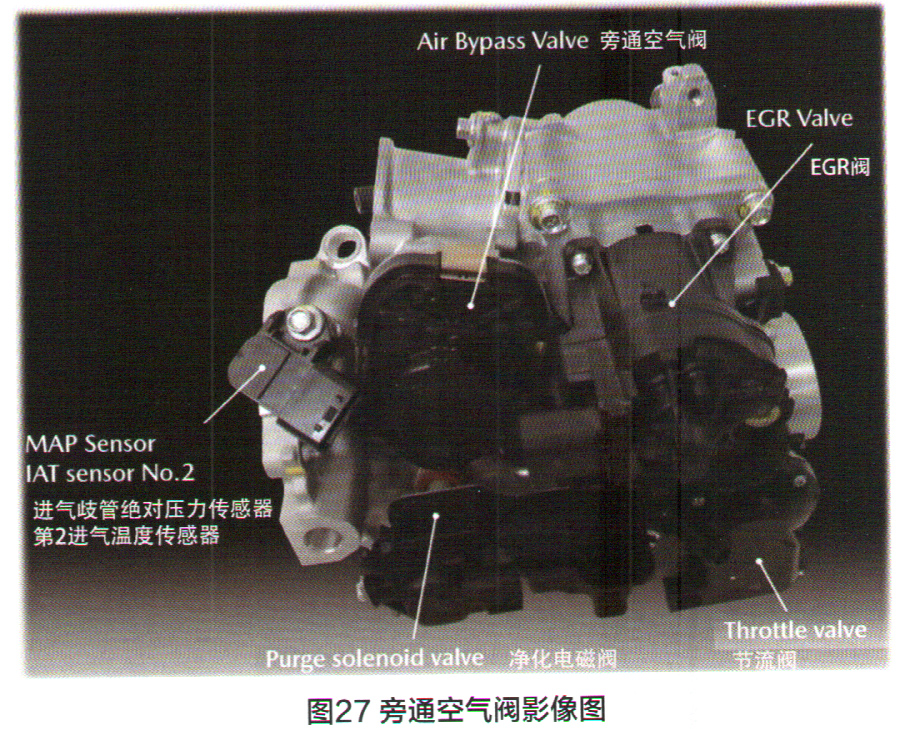

(2)旁通空气阀如图27所示,旁通空气阀切换通往进气歧管的进气的通道,以避开增压器。这样在不需要增压时,减少进气产生的损失。
(3)

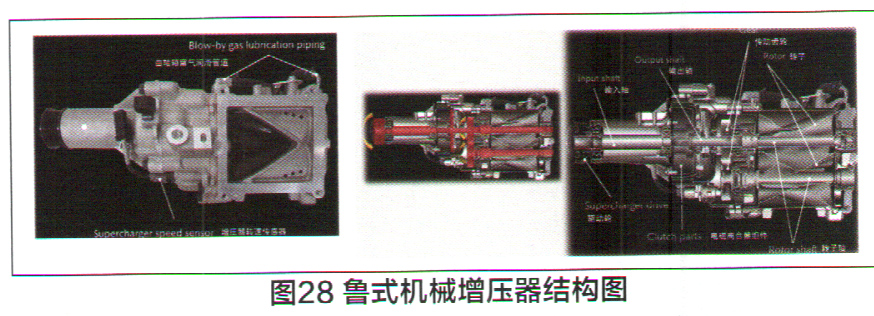

机械增压器S/C(图28),采用鲁式
机械增压器,特点是单位时间进气量为定值,线性程度突出,成本低。增压器的功能是充分满足SPCCI燃烧所需进气充量(新鲜空气+
EGR废气),同时满足以下要求。
②控制空气实现稳定连续增压,瞬态响应良好;
③从废气净化角度而言,使用催化器前的热容较小,避免废气温度下降。
