马自达创驰蓝天X发动机SPCCI技术与M-HYBRID轻混动力系统解析(五)
来源:汽车维修与保养  作者:佚名  2021-11-17 08:59:51

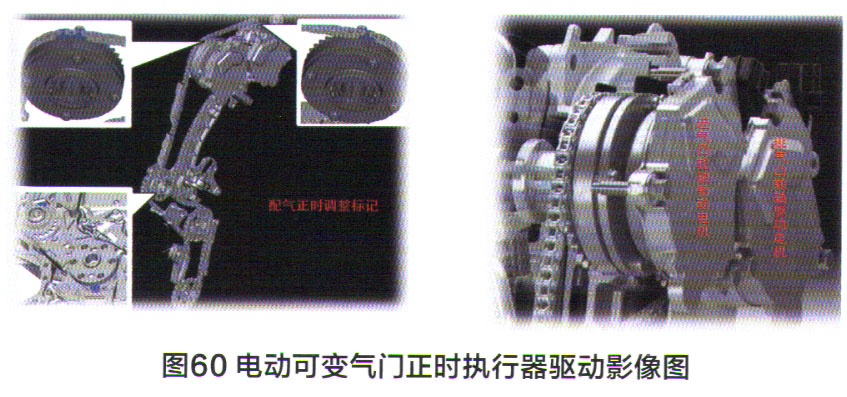

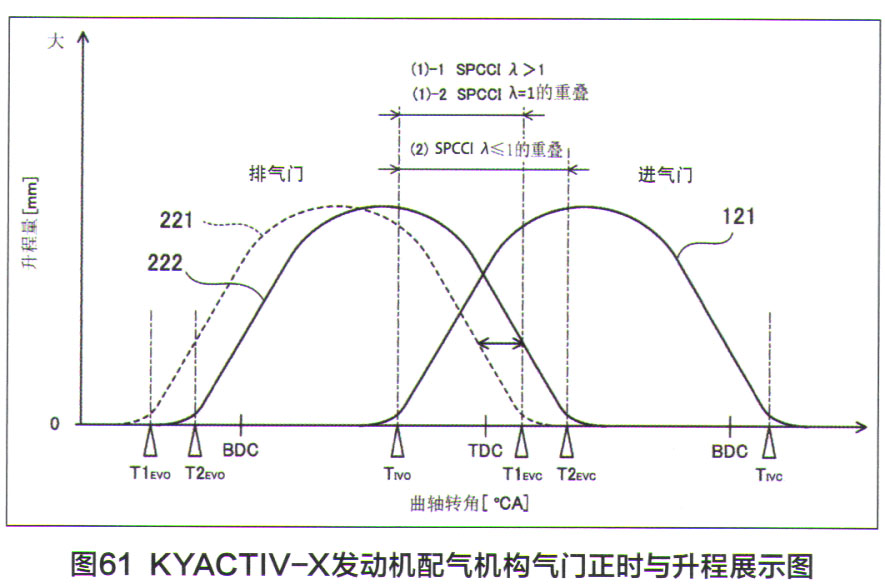

     可变气门正时实现压燃点火和火花点火模式无缝切换。SI燃烧模式下需要较低压缩比。改变进气凸轮正时改变有效压缩比。进气和排气凸轮轴都用电动可变气门正时执行器驱动。如图60所示。图61是SKYACTIV-X发动机配气机构气门正时与升程展示图,进气门21的开阀时期TIVO及闭阀时期TIVC和排气门22的开阀时期T1 EVO及闭阀时期T1 EVC,图中实线表示进气门21的气门升程曲线121,虚线表示排气门22的气门升程曲线221。用曲轴转角设定气门重叠期。在关于进气门21的开阀时期TIVO和排气门22的闭阀时期T1EVC的所述的例中,随着负荷提高,正重叠期将变长。并且,根据着火方式改变,由压缩点火(CI)向火花点火(SI)切换,进气门闭阀TIVC期将延迟,调整有效压缩比,控制发动机爆燃。


五、S KYACT I V X发动机控制系统与控制策略
1.控制系统组成

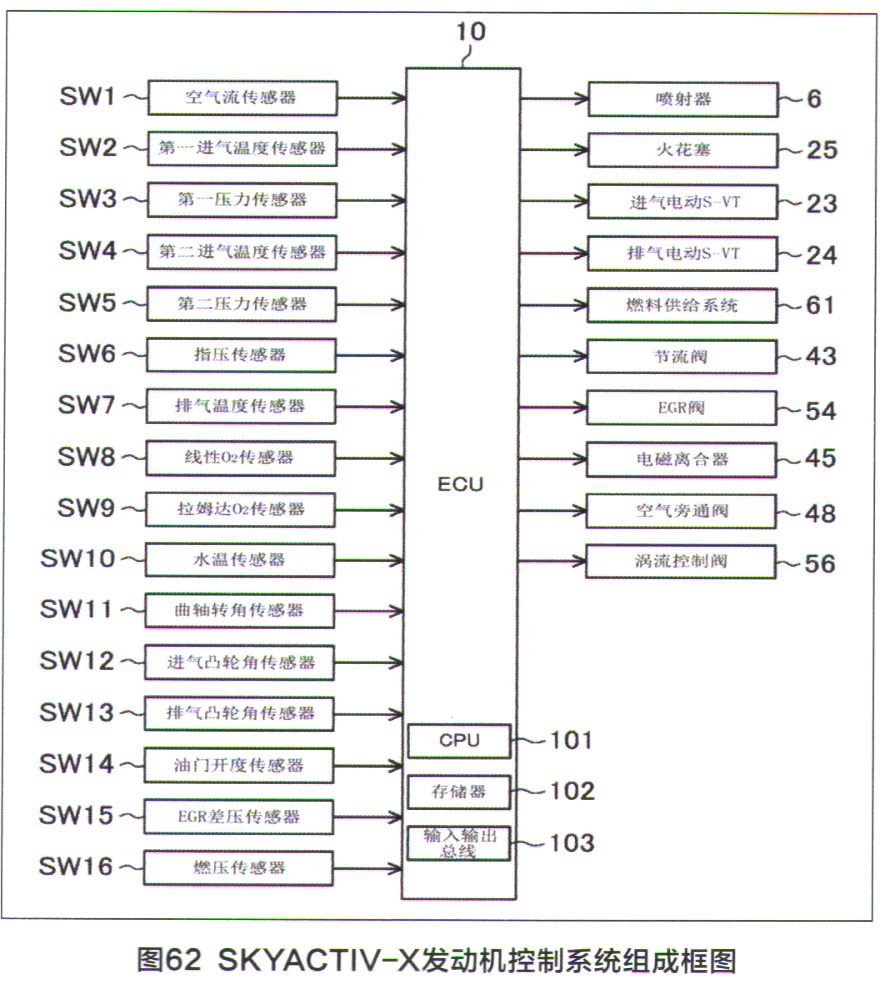

    SKYACTIV-X发动机控制系统组成框图如图62所示。发动机ECU(Engine Control Unit:发动机控制单元)10。ECU 10是以微型计算机为基础的控制器,具备:执行程序的中央运算处理装置(Central Processing Unit: CPU)101、RAM(Random Access Memory)、ROM(Read Only Memory)构成并存储程序和数据的存储器102、以及进行电信号的输入输出的总线1030

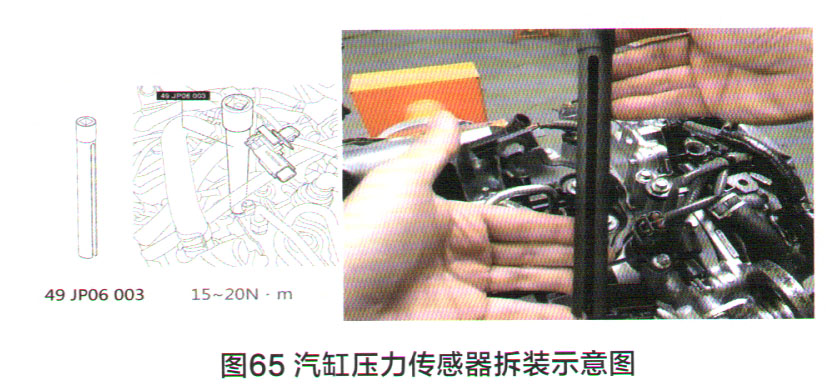

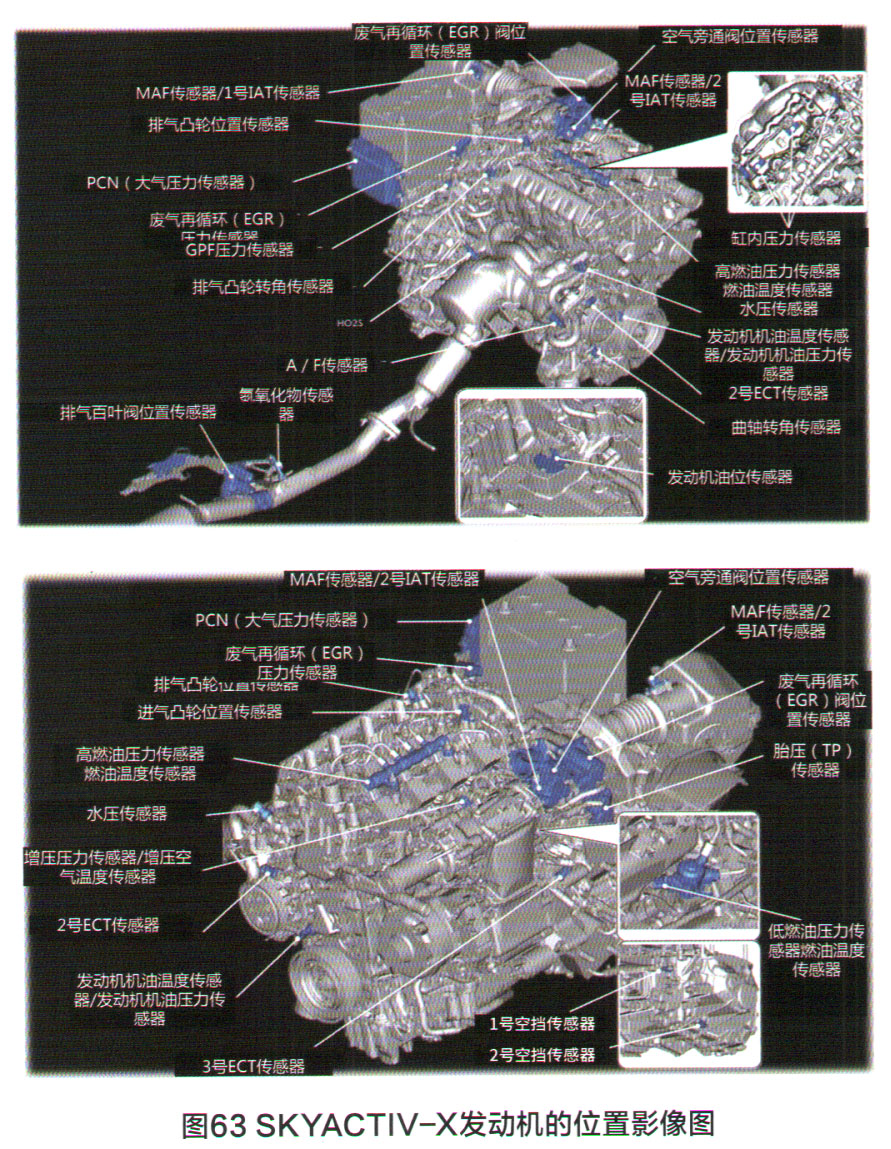

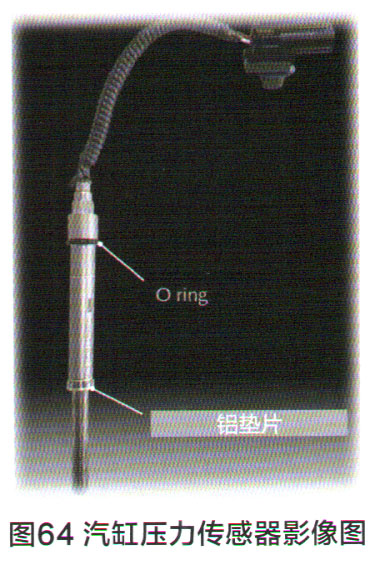

    图63是传感器的位置图。其中有一个对SPCCI非常重要的压电式汽缸压力传感器SW6,如图64所示,能对汽缸内的压缩力和燃烧压力进行精确测量。并用它取代爆震传感器及离子传感器。重新安装汽缸压力传感器时需要更换O形圈和垫圈。图65是汽缸压力传感器拆装示意图。



[1] [2] [3]  下一页
