马自达创驰蓝天X发动机SPCCI技术与M-HYBRID轻混动力系统解析(六)
来源:汽车维修与保养  作者:佚名  2021-12-28 08:28:08

 六、马自达轻混合动力系统(M-HYDRID)

    国产新型长安马自达3-昂克赛拉与CX-30、搭载全球首款SKYACTIV-X压燃发动机和24V轻混合动力系统,马自达这套M-HYBRID(MicroHybrid)系统在能每种场景中都收集减速能量,并利用这些能量,如图73所示。

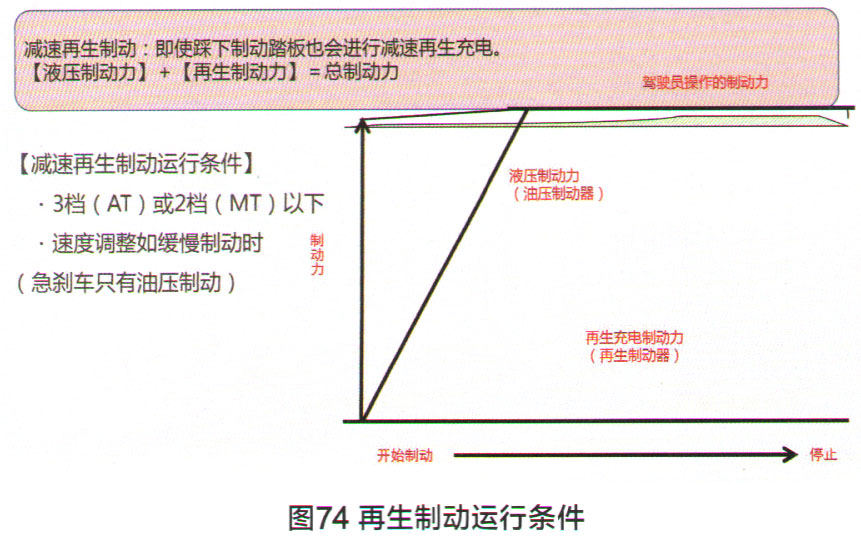

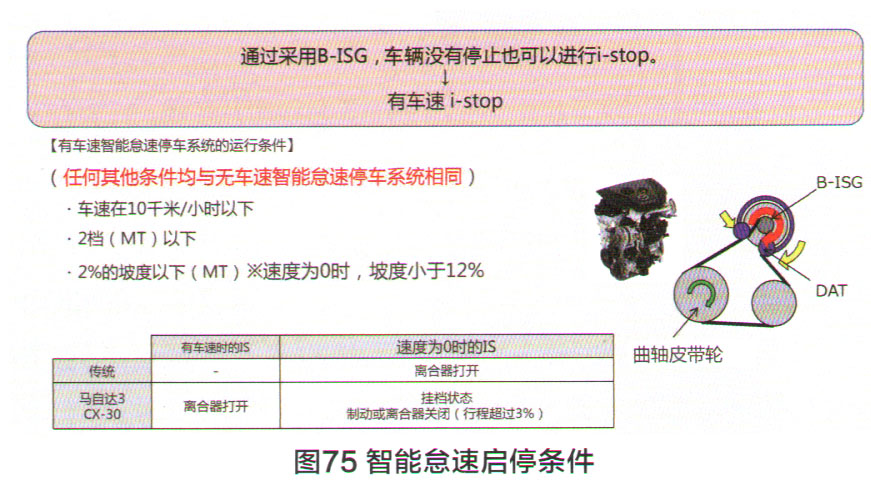

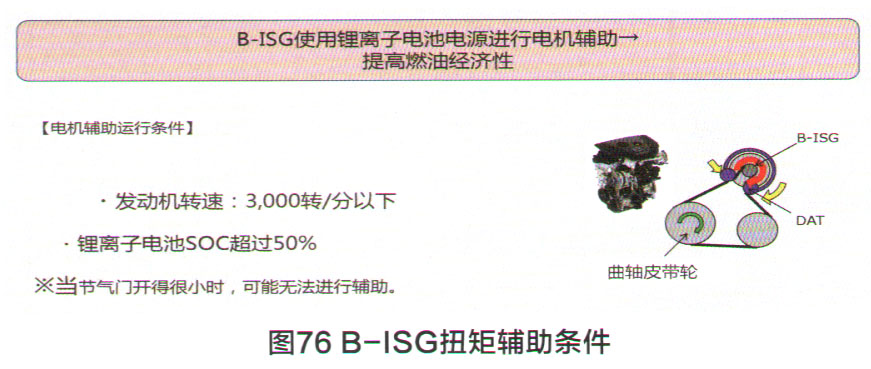

    M-HYBRID系统引入减速再生制动,踩下制动踏板时收集制动能量,如图74所示;引入B-ISG,从智能怠速停止系统重新启动发动机时,B-ISG被用作启动机启动发动机且更安静,更稳定,如图75所示,(B-SIG、Belt-driven Integrated StartedGenerator,皮带驱动启动/发电机)。B-ISG辅助扭矩,提高燃油经济性。(这套24V轻混系统能够额外提供5-6kW(7-8hp)最大功率和61N·m峰值扭矩的动力输出),如图76所示。


1.马自达M-HYBRID轻混动力系统组成

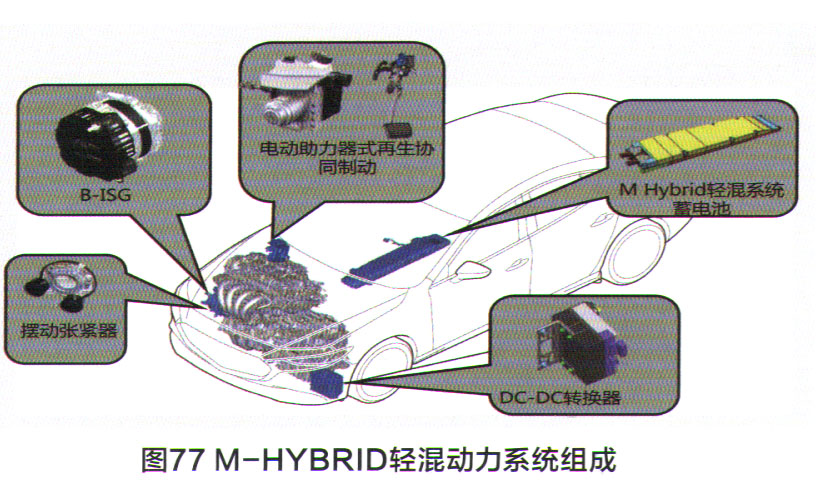

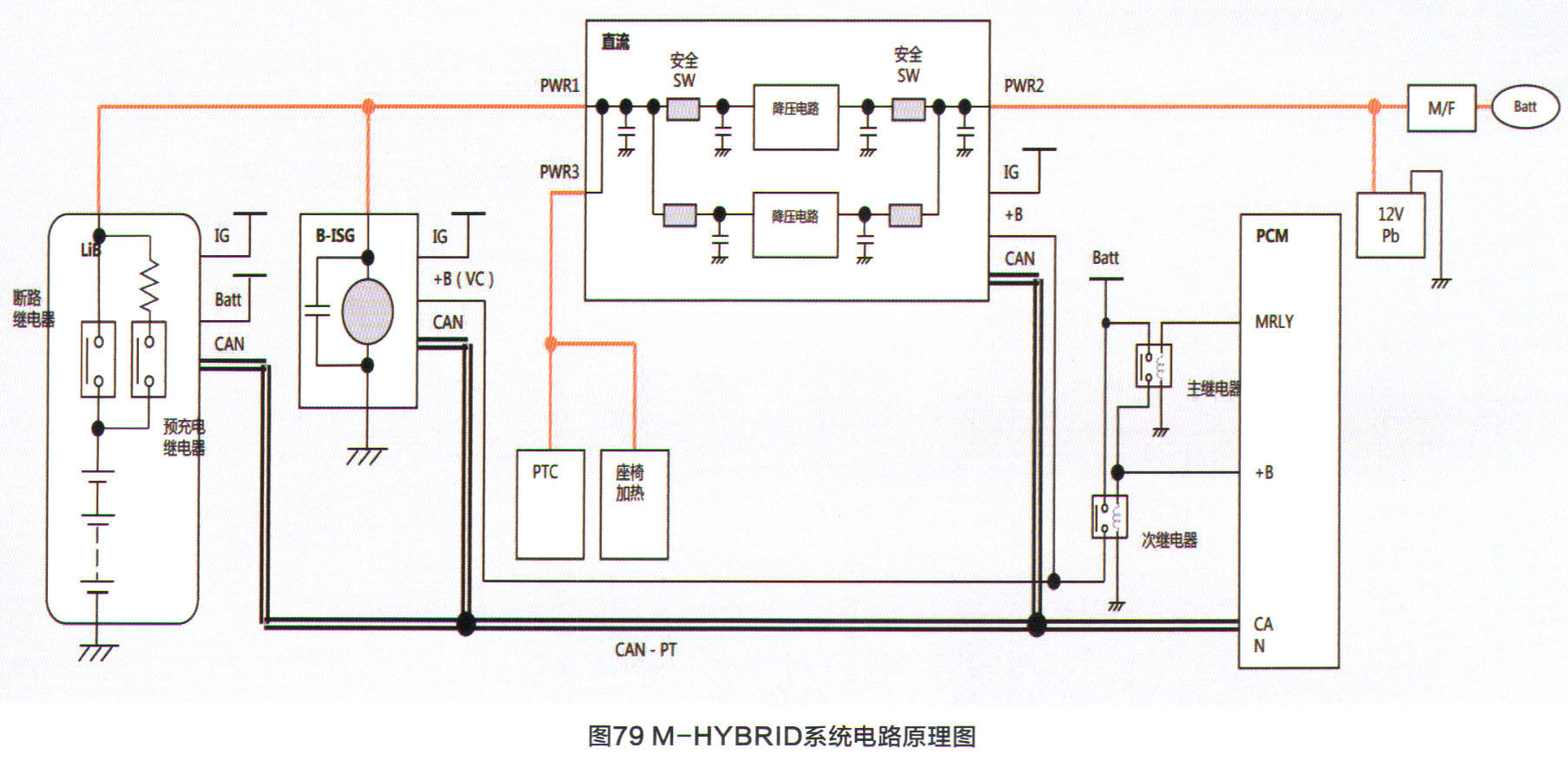

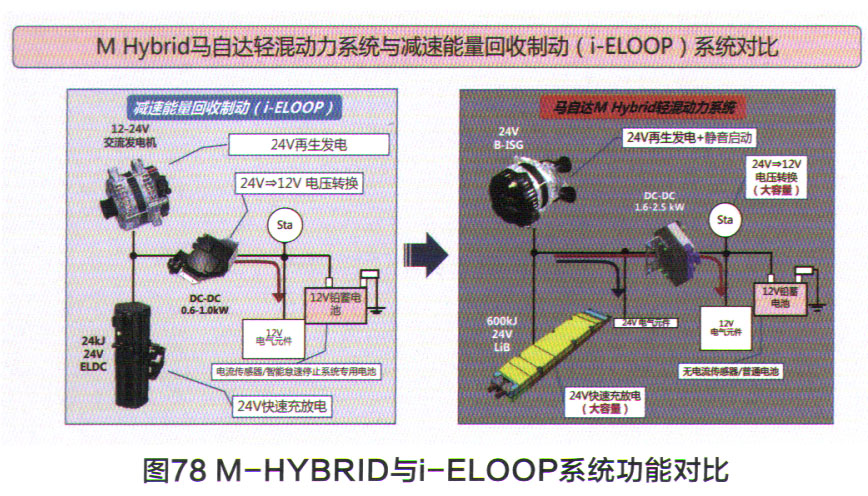

    马自达M-HYBRID轻混动力系统组成以及安装位置如图77所示。图78是马自达M-HYBRI轻混动力系统与减速能量回收制动(i-ELOOP)系统对比,其系统电路原理如图79所示。
