浅析雷克萨斯车系充电系统控制策略
来源:汽车维修与保养  作者:佚名  2022-02-21 09:52:34

4.切换到恒压发电模式
    除了“补充充电模式”和“刷新充电模式”,还有其他使能条件可用于切换至恒压发电模式。
(1)挡风玻璃雨刮器工作时/鼓风机电机在高负载下运行时
    如果由于电气设备的操作导致蓄电池电压发生变化,则交流发电机的电压也会发生变化。如果交流发电机产生的电压发生变化,发动机负载也会发生变化。发动机负载的这种变化可能导致驾驶员在驾驶时感到不适。停止充电控制,以避免因发动机负载的变化而产生的不适感。
(2)当传感器故障时

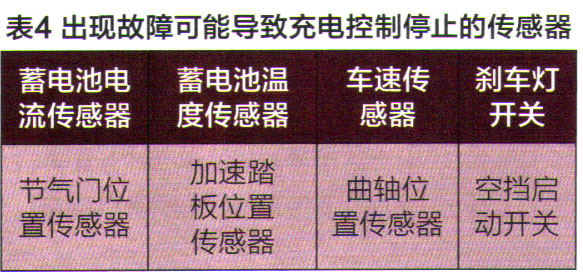

    如果表4所示的任何传感器出现故障,
充电控制将停止,以防止充电容量下降。
(3)当收到充电控制停止请求信号时
    如果发生过充电或过放电,则会停止充电控制,以保护蓄电池并防止充电容量下降。
5.GTS显示充电控制系统数据列表释义
    GTS显示充电控制系统数据列表释义,如表5所示。

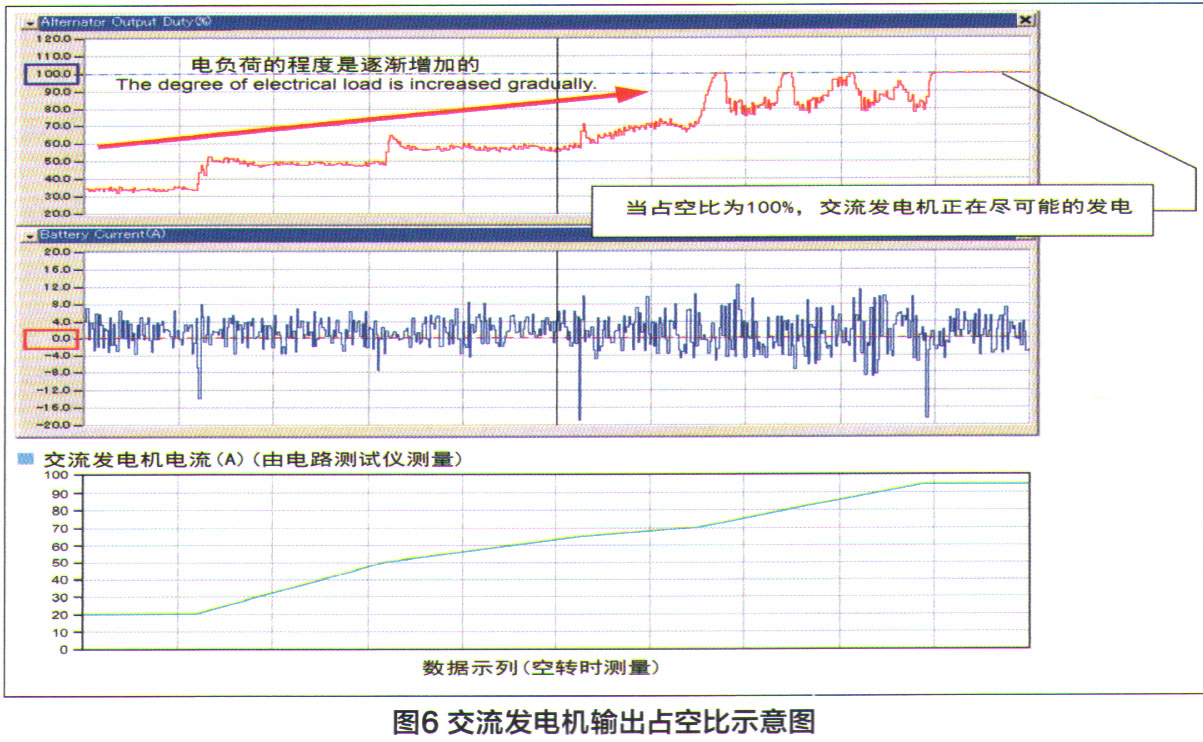

    如图6所示,可以检查数据列表“交流发电机输出占空比”,以了解交流发电机是否在空转或每个工作条件下发挥其潜在性能。
6.GTS主动测试控制交流发电机电压

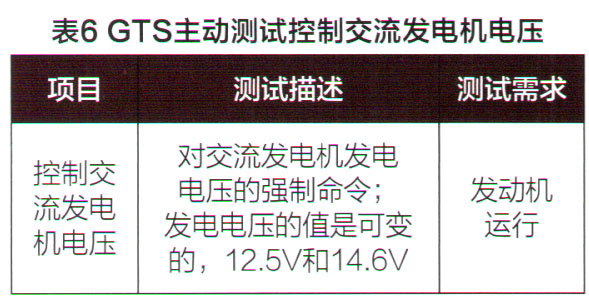

    GTS主动测试控制交流发电机电压,如表6所示。

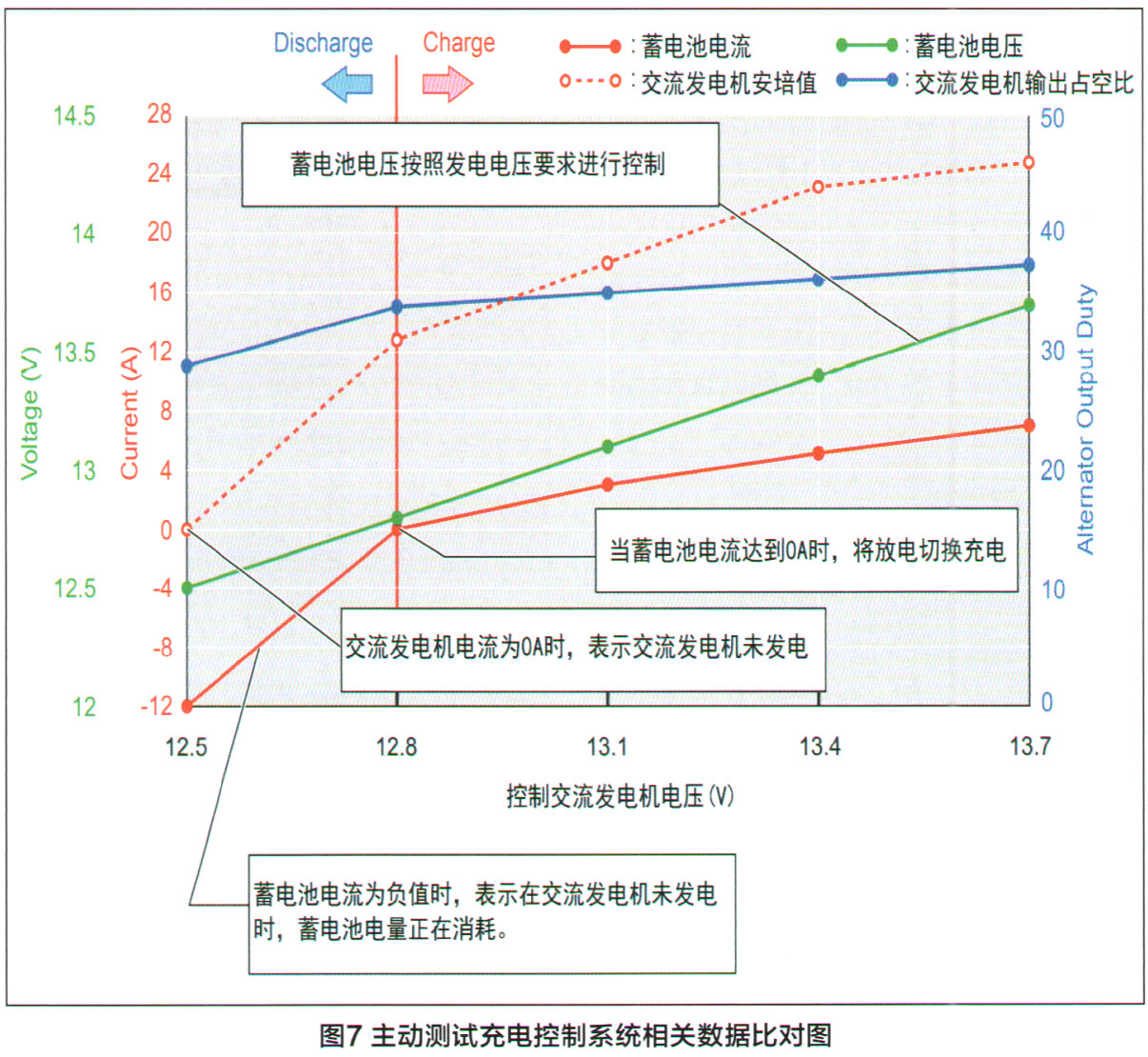

    如图7所示,以下是进行主动测试发电机输出电压时所监视的数据列表。但是,交流发电机的电流值不是来自数据列表,而是通过电路测试仪测量所获得的数据。
    横坐标“控制交流发电机电压”是在主动测试中操纵的电压值,通过此主动测试,可以检查交流发电机是否按照发动机ECU的发电指令的要求发电(功能检查)。
7.GTS的具体使用
    将GTS用于蓄电池(检查充电输入和放电平衡),蓄电池的充电量与蓄电池的放电量之间的关系称为“充电输入与放电平衡”,如果充电输入与放电平衡之间的平衡丢失,则可能导致蓄电池过度放电并造成蓄电池故障。
    当客户声称蓄电池过度放电情况时,表示“蓄电池已耗尽”或“发动机无法启动”再或当检测到故障诊断码P1602“蓄电池劣化”时,有必要检查客户使用车辆时的情况,并检查寄生电流等。此外,还必须确定充电输入和放电平衡是否正常。执行如下所示的两种检查。
