浅析雷克萨斯车系充电系统控制策略
来源:汽车维修与保养  作者:佚名  2022-02-21 09:52:34

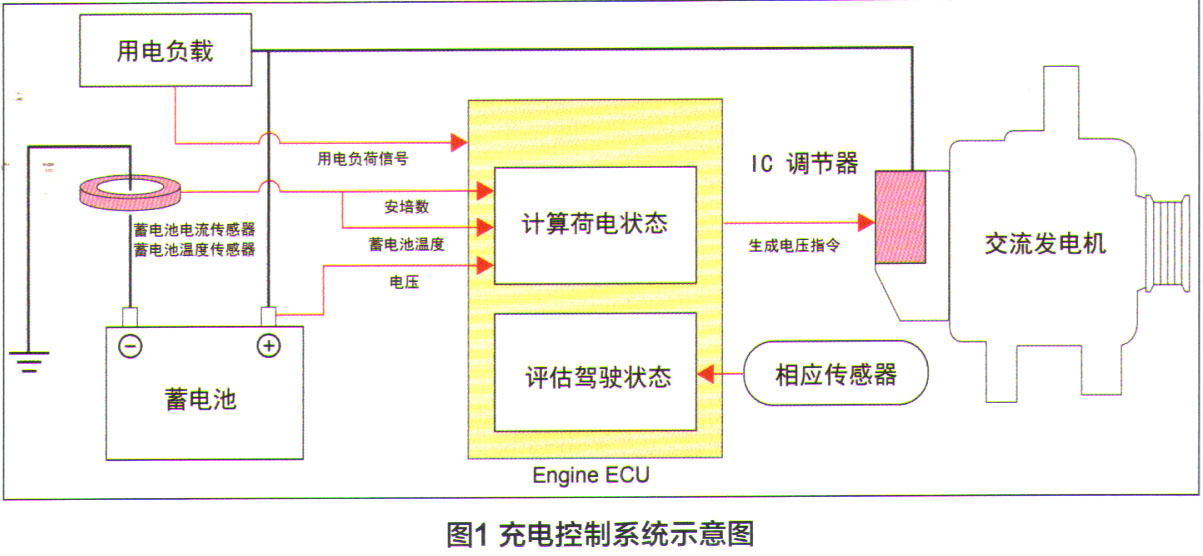

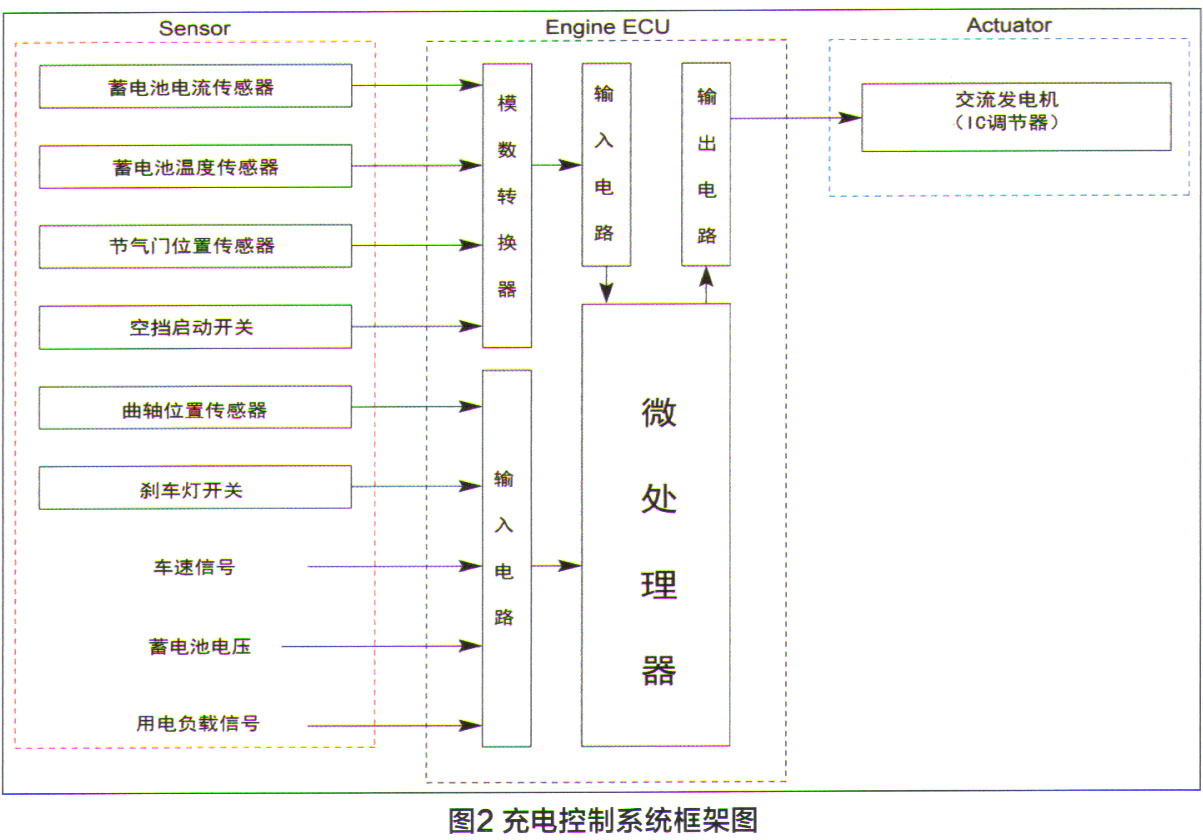

     在传统的充电系统中,车载辅助蓄电池以恒定电压充电,与驾驶条件无关。然而,交流发电机的发电会导致发动机负载的增加,从而导致燃油喷射量的增加,进而影响燃油消耗。在辅助蓄电池上配有电流传感器的充电控制系统中,通过在加速过程中减少交流发电机的发电量,并在减速过程中增加交流发电机的发电量,这样可以降低发动机的负载,从而降低发动机的燃油消耗。发动机ECU使用电流传感器检测到的蓄电池输入/输出电流计算充电状态(SOC)。当怠速或以恒定速度行驶时,控制发电电压,使充电状态更接近目标值。如图1和图2所示。


一、集成电路调节器
    交流发电机的发电量随着转速的增加而增加。因此,交流发电机产生的电量随着发动机转速或发动机负载随行驶条件的变化而变化。IC调节器不仅在正常状态下,二而且在电压输出将超过规定范围的情况下,将电压输出控制在规定范围内,如高速或低负载行驶。

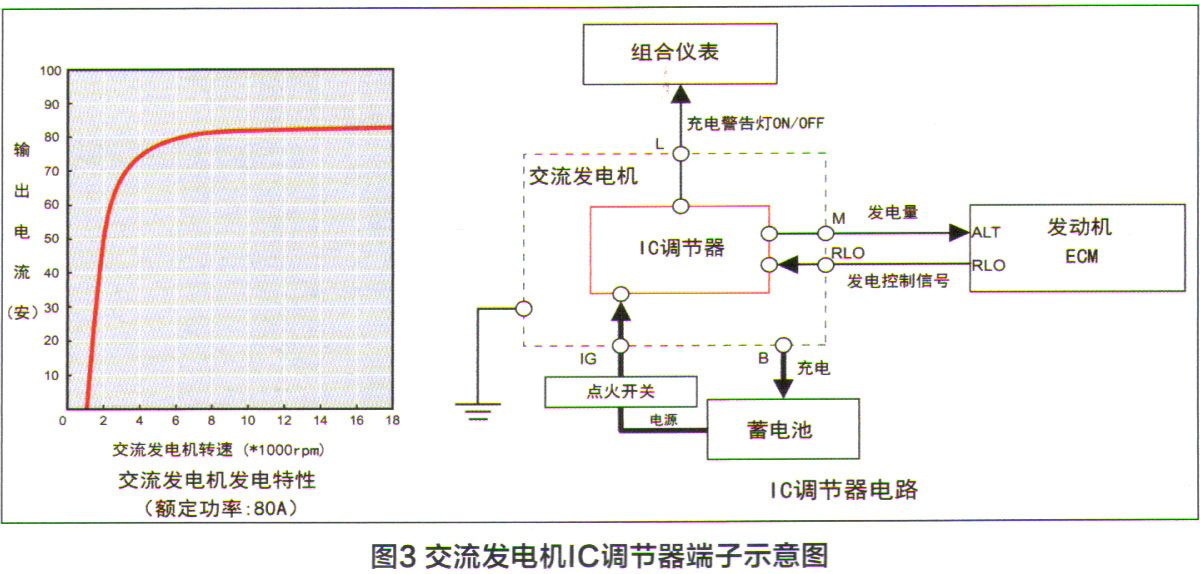

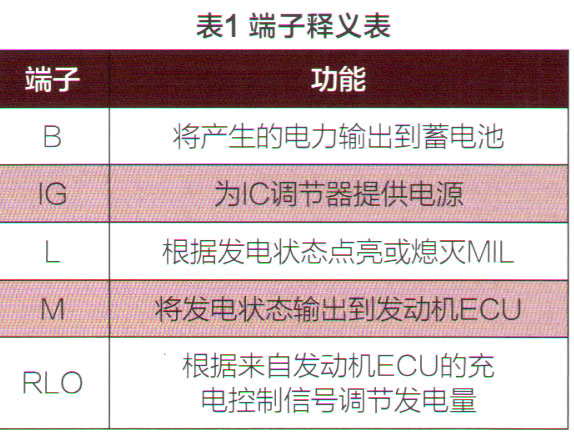

    作为对来自发动机ECU的发电控制信号的响应,IC调节器还控制发电量,使其保持适合的驾驶条件。如图3所示。端子释义如表1所示。

二、蓄电池电流传感器

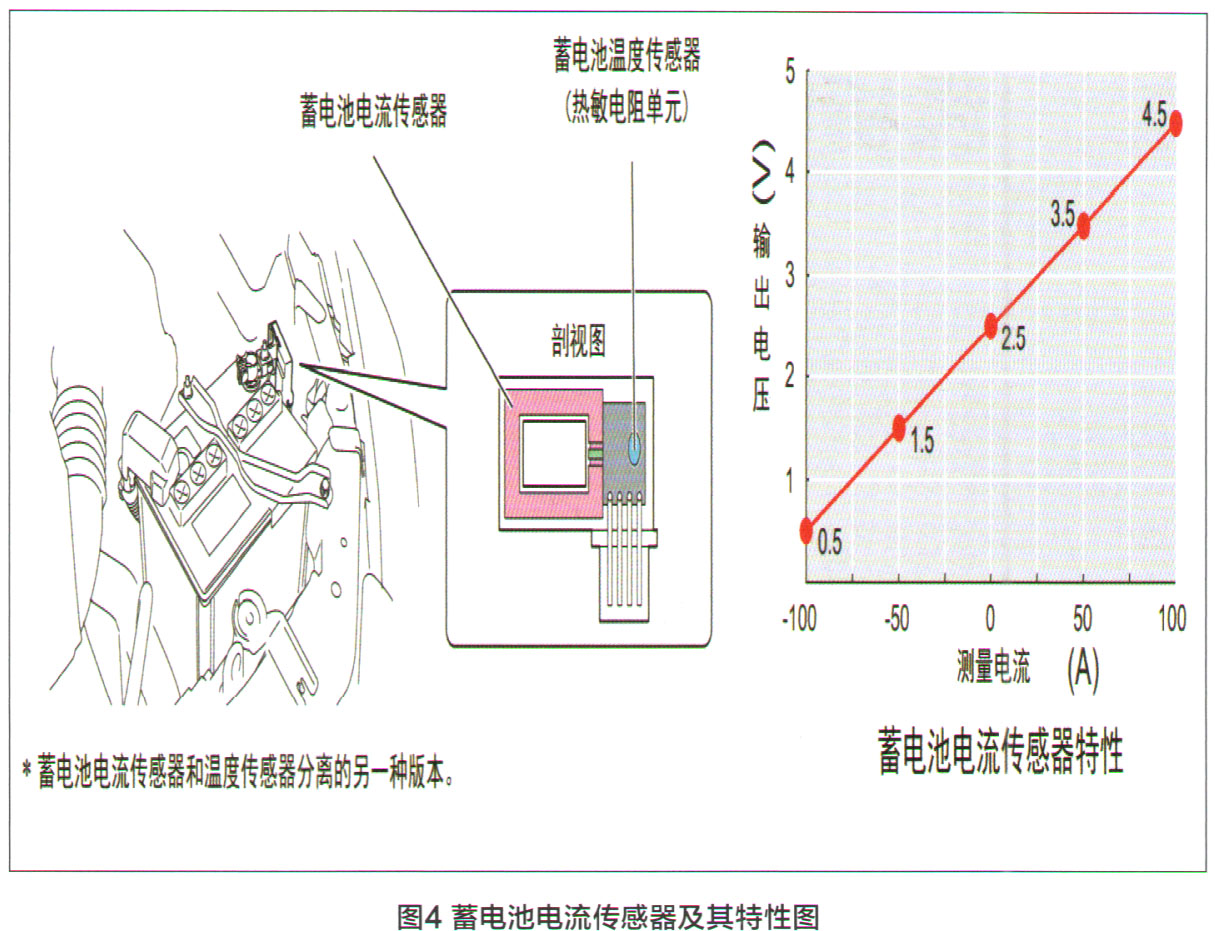

    用于检测蓄电池充电或放电的电流量。它采用霍尔IC进行检测。如果在向蓄电池充电或从蓄电池放电期间,磁芯单元中产生的磁通密度发生变化,蓄电池电流传感器将该变化转换为电压,并将其作为信号输出。发动机ECU通过该信号计算充电状态。图4为蓄电池电流传感器及特性。

[1] [2] [3] [4]  下一页
