2.4方案说明

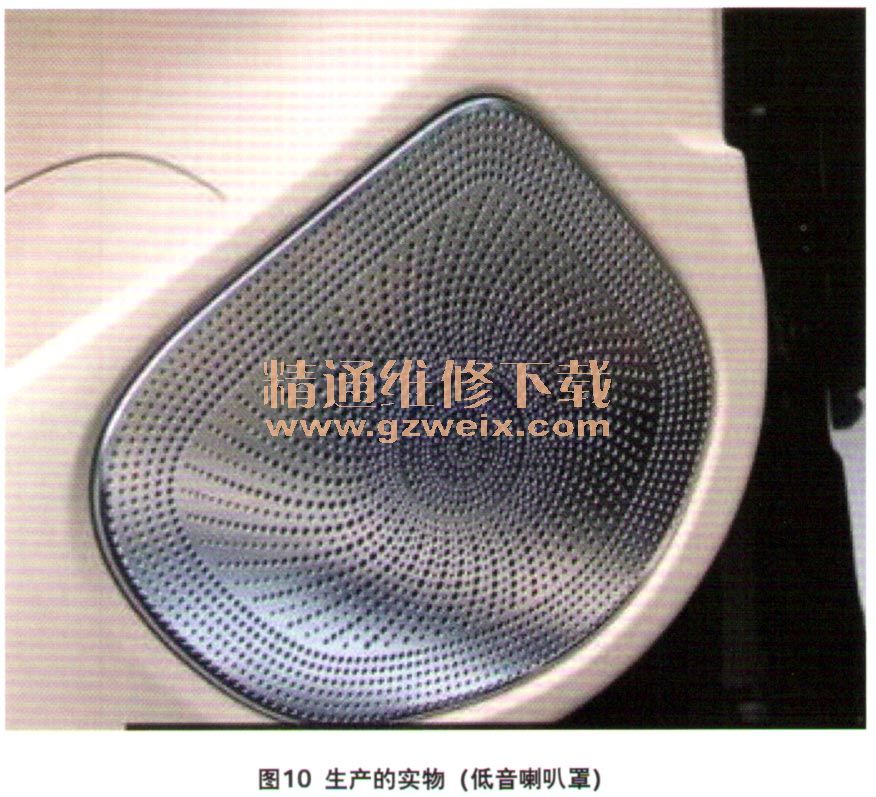

    如图7、8所示为最终网孔排布方案，如图9、10所示为实物改善生产后的样子。该效果通过客户的一致好评，不论从外观、触感还是品质感上都有了质的飞跃，在G20杭州峰会和两会政府用车中也是大放光彩。

    3 结束语
    对于蚀刻工艺，由于传统蚀刻工艺需要菲林的制作，后续蚀刻工艺需要抛光、清洗和蚀刻等，相关生产设备投资大，柔性化不足，且精度只能保证在0.08～0.10 mm之间，0.80 mm厚铝合金板材最小蚀刻孔径必须保证在1.00 mm以上（网孔直径D≥料厚T×1.3 ），才能保证网孔蚀透。
    而钻孔工艺精度可以保证在0.05 mm，对于孔间距和大小的要求也比钻孔严格。因此后续金属喇叭罩的网孔成型，特别适合本案中（单孔是圆孔）网孔排布经常变换的情况，可优先考虑钻孔成型，同时与蚀刻方案相比，成本也大大降低。如表1所示为蚀刻工艺的板材厚度、孔径与孔边距之间的设计准则，保证蚀刻工艺能够蚀穿孔位，外观符合通透率的要求。

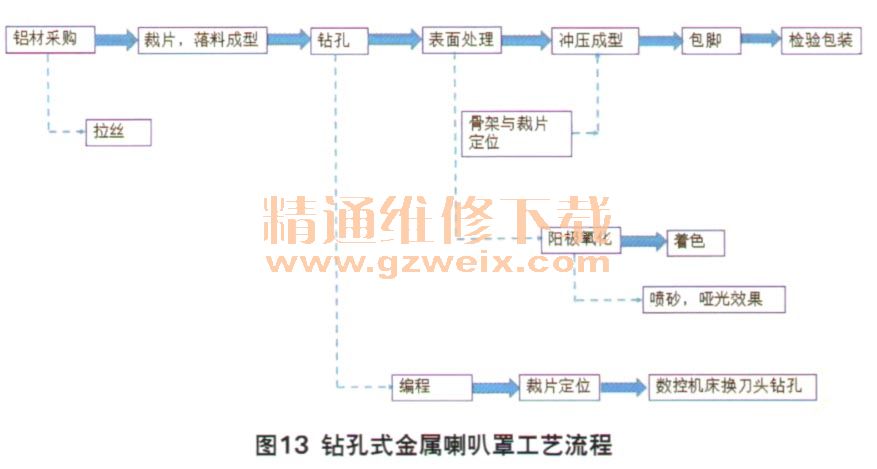

    孔边缘与折弯线离开2个料厚以上，防止变形（图11）。金属网罩成型后折边R角大小（下图红线所示）KD外R≥T（料厚）（图12）。钻孔式金属喇叭罩工艺流程，可在钻孔型喇叭罩成型时参照执行（图13）。





    铝合金材质延伸性能比不锈钢好，成形稳定，变形小，表面处理着色范围广（局限在白色以内）。另外铝合金因为材质性能，必须要进行表面氧化处理形成保护膜（化学氧化或阳极氧化），以保证耐磨及耐腐蚀性能，同时还要求满足腐蚀内容的盐雾试验大纲要求。在开发过程中，我们还发现如下一些典型问题和建议解决方案。
    由于喇叭罩表面面积较大且为扭曲弧面，成型反弹大，成型后表面曲面与数据造型会有偏差，预估弧面变形偏差约±1.00 mm。同时，由于喇叭网面中间部分与安装支架无法做任何卡接结构，装配后喇叭网孔面与安装支架表面不能保证完整贴合，且喇叭发声时金属网罩会振动。因此需要在支撑骨架和金属喇叭罩之间增加一层PET防尘布，厚度根据骨架和金属喇叭罩的加工平面度误差来决定。
    喇叭表面布满网孔，但中间对应安装支架大圆孔位置无塑料骨架支撑，强度很弱，外力作用下极易变形凹陷。建议安装支架中孔位置增加筋位来加强强度，不建议增加原材料厚度，这个可以通过注塑模具来进行调整，增加六角RIB进行骨架的加强。
    通过此项目的研发我们还发现，由于此零件外观平面大且周围留白，蚀刻及冲压成型加工过程很难保证表面无印迹、压痕和划伤等，且喇叭网孔表面又不能做抛光打磨处理，若表面要求为“素材光面与阳极”，不良率将很高。通过高音喇叭的经验，蚀刻报废率预计为10%，冲压成型预计60％以上（喷砂处理后不良率可降至25％左右）。所以一般建议冲压成型后表面做喷砂，再做阳极氧化处理。
