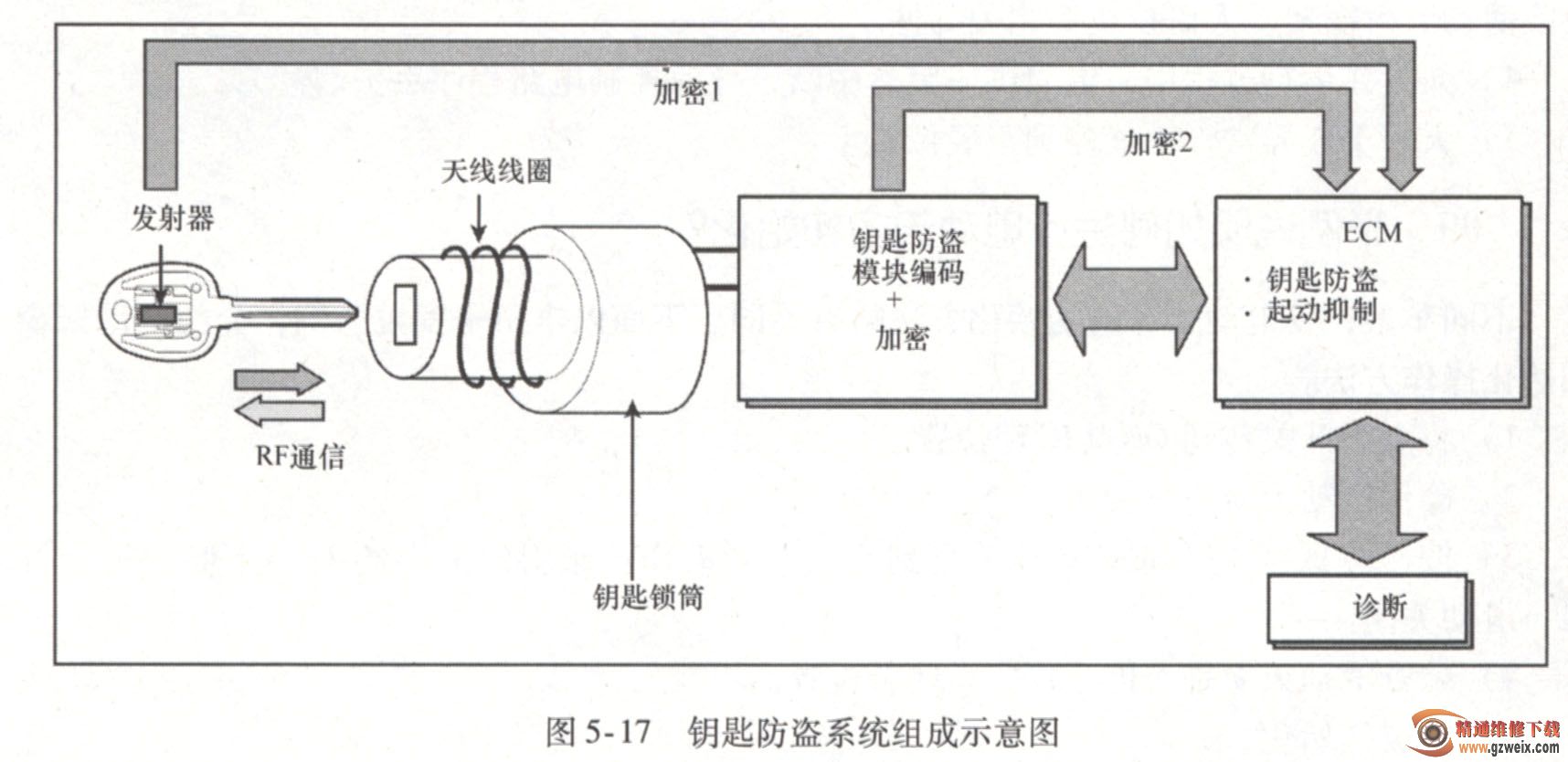

钥匙防盗系统包括位于点火开关钥匙头部的发射器、钥匙插入开关内的天线线圈、编码的钥匙防盗模块（电子防盗ECU）、指示灯和发动机ECU，其组成如图5-17所示。

    (1)发射器发射器有一个高级加密法则。注册钥匙时，在发射器内部进行编程，即设定车辆特定信息代码。车辆特定信息代码记录在发射器的永久存储器中。

    (2)天线线圈 天线线圈具有以下功能：

    1)天线线圈 提供电源至发射器。

    2)天线线圈 接收来自发射器的信号。

3)天线线圈 传送发射器信号至钥匙防盗模块。

    (3)钥匙防盗模块钥匙防盗模块与点火开关钥匙内置发射器之间进行RF（无线射频）通信，把来自发射器的由天线线圈捕捉的RF信号转换为串行通信信号。从ECU接收的串行通信信号转换为RF信号，并通过天线线圈传输至发射器。

    (4)发动机ECU  ECU利用指定的加密法则进行点火开关钥匙的认证。在发射器进行编程时，ECU同时也进行相同的编码。只有当结果相等时，发动机可以起动。所有对车辆有效的发射器数据储存在ECU中。
